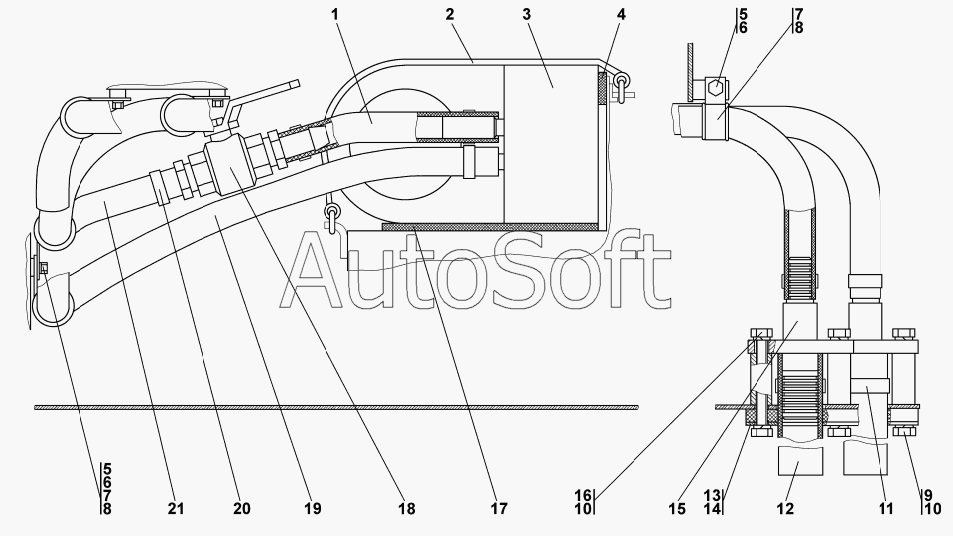

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка отопителя кабины
1
1
2
3
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Рукав | |
| 1 | 4***0 | Рукав | |
| 2 | 2***0 | Ремень 2105-1311090 | |
| 3 | 2***0 | Отопитель зависимый | |
| 4 | 4***4 | Прокладка | |
| 5 | Б***6 | Болт М8-6gх16 | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | 7***7 | Прокладка | |
| 7 | 7***0 | Прокладка | |
| 8 | 7***8 | Хомутик | |
| 9 | 2***0 | Болт М10-6gх25 | |
| 9 | 2***0 | Болт М10-6gх25 | |
| 10 | Ш***Т | Шайба 10 ОТ | |
| 11 | D***2 | Шланговый хомут | |
| 12 | 4***7 | Рукав | |
| 12 | 4***0 | Рукав | |
| 13 | 2***5 | Пластина | |
| 14 | 4***9 | Амортизатор | |
| 15 | 1***) | Трубопровод | |
| 15 | 1***) | Трубопровод | |
| 16 | Б***0 | Болт М10-6gх20 | |
| 17 | 4***4 | Прокладка | |
| 18 | 1***) | Кран | |
| 19 | 4***9 | Рукав | |
| 19 | 4***0 | Рукав | |
| 20 | D***2 | Шланговый хомут | |
| 21 | 4***1 | Рукав | |
| 21 | 4***0 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
