Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Облицовка
31
22
22
22
23
24
25
26
26
27
27
28
28
29
30
31
21
32
33
34
35
35
36
36
37
38
38
39
39
40
40
10
1
2
2
2
2
3
3
3
3
3
4
5
5
6
6
7
7
8
8
8
9
9
9
1
11
12
13
13
14
14
15
15
16
16
18
17
19
20

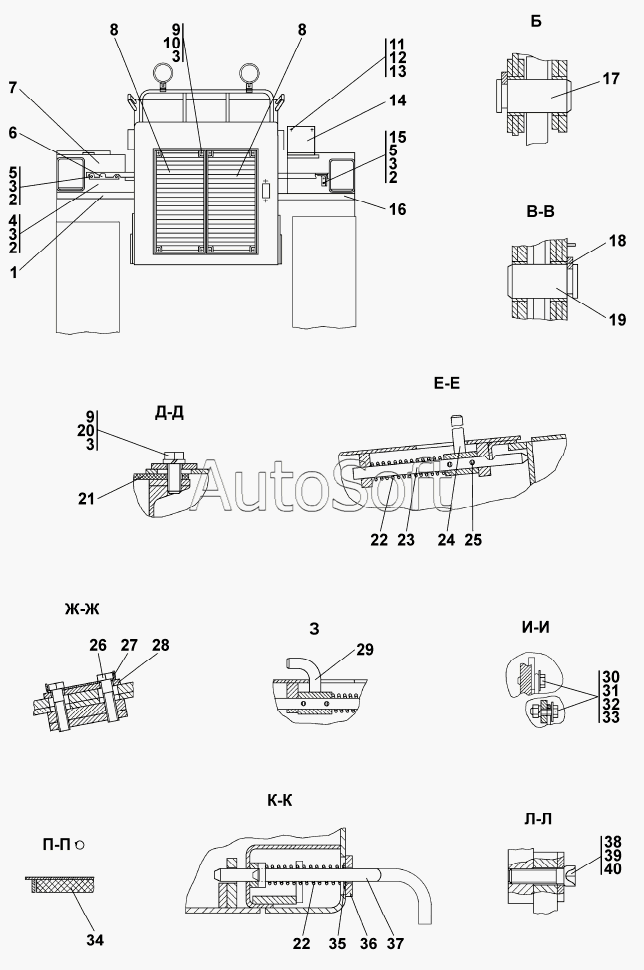

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Крыло | |
| 1 | 2***) | Крыло | |
| 2 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 2 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 3 | Ш***Т | Шайба 12.ОТ | |
| 4 | Б***0 | Болт М12х1,25-6gх20 | |
| 5 | Б***5 | Болт М12х1,25-6gх25 | |
| 6 | 0***4 | Уголок | |
| 6 | 0***0 | Уголок | |
| 7 | 2***) | Кожух | |
| 7 | 2***) | Кожух | |
| 8 | 1***) | Решетка | |
| 8 | 1***) | Решетка | |
| 9 | 3***1 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | Б***5 | Болт М12х1,25-6gх65 | |
| 11 | Б***6 | Болт М8-6gх16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 13 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 15 | 2***3 | Уголок | |
| 15 | 2***0 | Уголок | |
| 16 | 2***) | Крыло | |
| 16 | 2***) | Крыло | |
| 17 | 2***2 | Палец | |
| 18 | 2***7 | Накладка | |
| 19 | 2***1 | Палец | |
| 20 | Б***0 | Болт M12х1,25-6gх30 | |
| 21 | 2***7 | Прокладка | |
| 22 | 7***3 | Пружина | |
| 22 | 7***0 | Пружина | |
| 23 | 2***5 | Стержень | |
| 24 | 2***) | Ручка | |
| 25 | Ш***5 | Шплинт 4х25 | |
| 26 | 2***5 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 26 | 2***0 | Болт М24х2-6gх75 | |
| 27 | 7***3 | Пластина стопорная | |
| 27 | 7***0 | Пластина стопорная | |
| 28 | 2***1 | Планка | |
| 28 | 2***0 | Планка | |
| 29 | 2***) | Ручка | |
| 30 | Б***0 | Болт М6-6gх20 | |
| 31 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 6958-78 | |
| 31 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 | |
| 32 | Ш***Т | Шайба 6Т | |
| 33 | Г***6 | Гайка | |
| 34 | 2***) | Теплошумовая защита | |
| 35 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 35 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 36 | 2***0 | Планка | |
| 36 | 2***0 | Планка | |
| 37 | 2***) | Ручка | |
| 38 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 38 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 39 | 2***4 | Планка | |
| 39 | 2***0 | Планка | |
| 40 | 7***5 | Пластина стопорная | |
| 40 | 7***0 | Пластина стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
