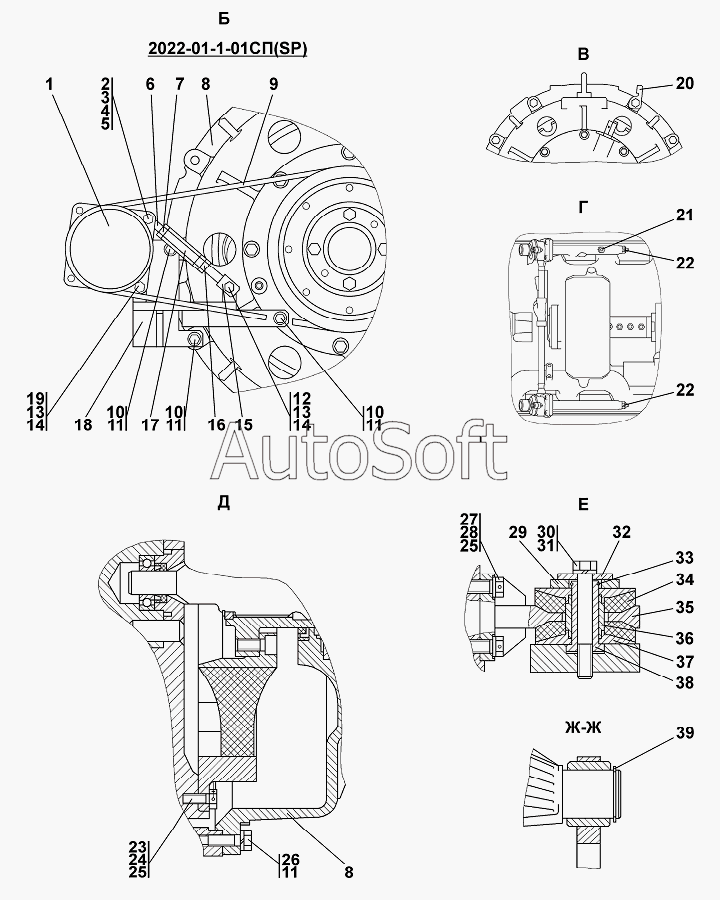

2022-01-1-01СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-01-1-01СП(SP) | 2***) | Установка двигателя ЯМЗ-238 | |
| 1 | 2***) | Компрессор кондиционера | |
| 2 | 2***1 | Ось | |
| 2 | 2***0 | Ось | |
| 3 | 2***1 | Втулка | |
| 3 | 2***0 | Втулка | |
| 4 | Г***8 | Гайка | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 2***2 | Рычаг | |
| 6 | 2***0 | Рычаг | |
| 7 | Г***5 | Гайка М12х1,25 | |
| 8 | 2***P | Муфта упругая | |
| 8 | 2***) | Муфта упругая | |
| 8 | 2***) | Муфта упругая | |
| 8 | 2***) | Муфта упругая | |
| 9 | А***I | Ремень А-1320.III | |
| 9 | А***0 | Ремень А-1320.IIIТ.IV-1-130 | |
| 10 | 2***6 | Болт М12-6gx55 | |
| 10 | 2***0 | Болт М12-6gx55 | |
| 11 | Ш***Т | Шайба12ОТ | |
| 12 | Б***0 | Болт М10-6gх30 | |
| 13 | Г***0 | Гайка М10 | |
| 14 | Ш***0 | Шайба 10 | |
| 15 | 2***1 | Вилка | |
| 15 | 2***0 | Вилка | |
| 16 | 3***0 | Гайка М12х1,25-LН-6Н ГОСТ 5915-70 | |
| 16 | 3***0 | Гайка М12х1,25-L ГОСТ 5915-70 | |
| 17 | 2***3 | Стяжка | |
| 17 | 2***0 | Стяжка | |
| 18 | 1***) | Кронштейн | |
| 19 | 2***0 | Болт М10-6gх40 | |
| 19 | 2***0 | Болт М10-6gх40 | |
| 20 | 4***1 | Угольник | |
| 20 | 4***0 | Угольник | |
| 21 | 4***4 | Датчик ТМ100-В | |
| 21 | 4***5 | Датчик ТМ100-ВТ | |
| 21 | 4***9 | Датчик указателя температуры ТМ100-ВЭ | |
| 22 | 4***5 | Датчик сигнализатора температуры ТМ111-01 | |
| 23 | 3***6 | Шайба | |
| 23 | 3***0 | Шайба | |
| 24 | 2***0 | Болт 3М10-6gх30 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт 3М10-6gх30 ГОСТ 7796-70 | |
| 25 | П***С | Проволока 1,6-0-С | |
| 26 | 2***0 | Болт М12х1,25-6gх40 ГОСТ 7798-70 | |
| 26 | 2***0 | Болт М12х40 ГОСТ 7798-70 | |
| 27 | 3***0 | Шайба | |
| 27 | 3***0 | Шайба | |
| 28 | 2***6 | Болт 3М14-6gх40 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт 3М14-6gх40 ГОСТ 7796-70 | |
| 29 | 0***6 | Проставка | |
| 29 | 0***0 | Проставка | |
| 30 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 30 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 31 | Ш***Т | Шайба 16 ОТ | |
| 32 | 0***К | Шайба специальная | |
| 32 | 0***0 | Шайба специальная | |
| 33 | 0***8 | Кольцо | |
| 33 | 0***0 | Кольцо | |
| 34 | 4***9 | Амортизатор | |
| 35 | 2***) | Опора задняя | |
| 35 | 2***) | Опора задняя | |
| 36 | 0***9 | Втулка | |
| 36 | 0***0 | Втулка | |
| 37 | 0***8 | Прижим | |
| 37 | 0***0 | Прижим | |
| 38 | 0***1 | Палец | |
| 38 | 0***0 | Палец | |
| 39 | 5***0 | Кольцо С50 Ц9хр ГОСТ 13940-86 | |
| 39 | 5***0 | Кольцо С50 Кд9хр ГОСТ 13940-86 |
