Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка систем воздухоочистки и выпуска
1
1
2
2
3
3
4
4
4
5
5
5
6
6
7
8
9
10
11
11
12
13
13
14
15
15
16
17
18
18
19
20
21
21
21
22
23
24
24
25
25
26
26
26
27
28
29
30
30

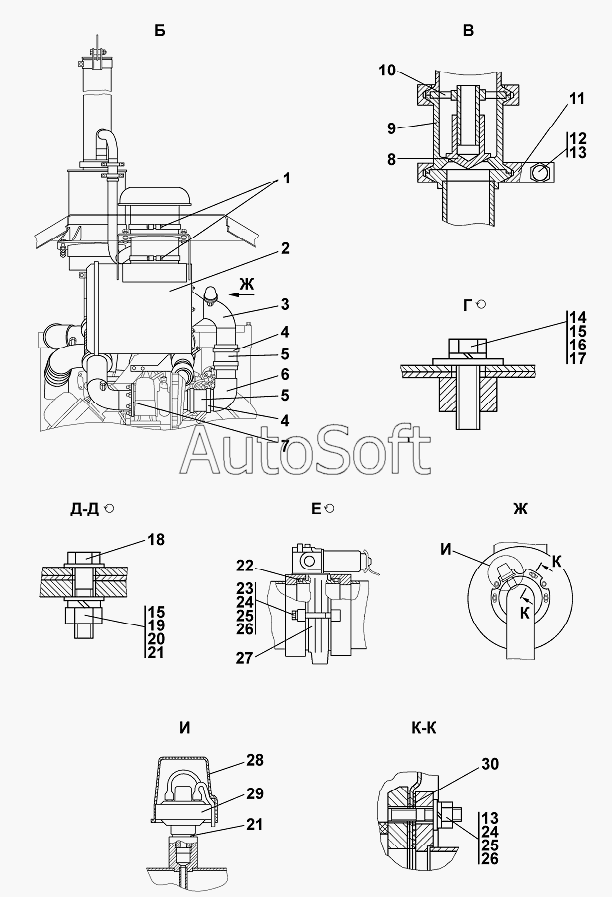

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт | |
| 1 | 2***0 | Болт | |
| 2 | 1***) | Воздухоочиститель | |
| 2 | 1***) | Воздухоочиститель | |
| 3 | 1***) | Воздуховод | |
| 3 | 1***) | Воздуховод | |
| 4 | 4***) | Хомут | |
| 4 | 4***) | Хомут | |
| 5 | 4***5 | Рукав | |
| 5 | 4***0 | Рукав | |
| 6 | 1***) | Воздуховод | |
| 6 | 1***) | Воздуховод | |
| 7 | 8***0 | Прокладка патрубка выпускного | |
| 8 | 0***6 | Клапан | |
| 9 | 0***5 | Корпус | |
| 10 | 0***) | Направляющая | |
| 11 | 4***5 | Хомут | |
| 11 | 4***0 | Хомут | |
| 12 | Б***0 | Болт М8-6gх30 | |
| 13 | Г***8 | Гайка | |
| 14 | Б***0 | Болт М12х1,25-6gх40 | |
| 15 | Ш***Т | Шайба12ОТ | |
| 16 | Ш***2 | Шайба 12 | |
| 17 | Ш***2 | Шайба 12 | |
| 18 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 19 | Г***5 | Гайка М12х1,25 | |
| 20 | Ш***2 | Шайба 12 | |
| 21 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 22 | 1***3 | Кольцо 108-115-46-2-3 | |
| 23 | Б***0 | Болт М8-6gх70 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | Ш***8 | Шайба | |
| 26 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 8***2 | Заслонка аварийного останова с приводом 8401.1030232 | |
| 28 | 4***2 | Колпачок защитный | |
| 29 | 1***0 | Датчик сигнализатора засоренности воздушного фильтра | |
| 30 | 4***3 | Прокладка | |
| 30 | 4***0 | Прокладка |
