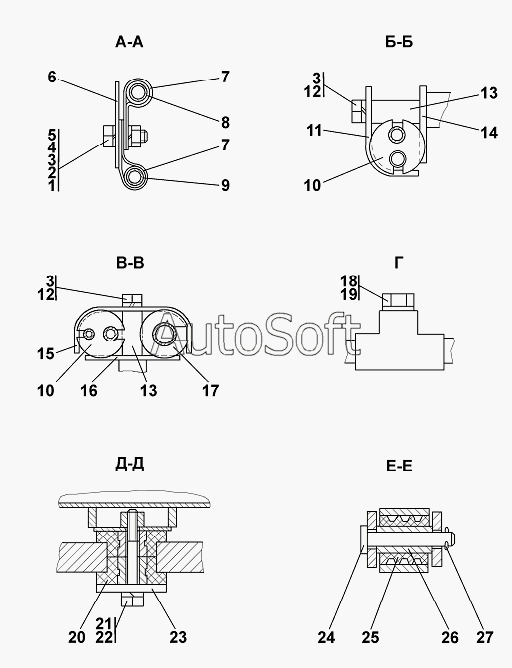

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка топливного бака
20
15
15
16
16
17
18
18
19
14
21
22
23
24
25
26
26
27
8
2
3
3
3
4
4
5
5
6
7
7
1
9
10
10
11
11
12
12
13
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***6 | Болт М8-6gх16 | |
| 2 | Г***8 | Гайка | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 3***5 | Шайба | |
| 5 | 3***0 | Шайба | |
| 6 | 2***1 | Пластина | |
| 7 | 7***6 | Хомут | |
| 8 | 7***5 | Прокладка | |
| 9 | 7***6 | Прокладка | |
| 10 | 4***1 | Втулка | |
| 11 | 1***4 | Накладка | |
| 11 | 1***0 | Накладка | |
| 12 | Б***5 | Болт М8-6gх45 | |
| 13 | 1***6 | Втулка | |
| 13 | 1***0 | Втулка | |
| 14 | 1***5 | Пластина | |
| 14 | 1***0 | Пластина | |
| 15 | 1***2 | Накладка | |
| 15 | 1***0 | Накладка | |
| 16 | 1***3 | Пластина | |
| 16 | 1***0 | Пластина | |
| 17 | 4***8 | Втулка | |
| 18 | 7***7 | Пробка | |
| 18 | 7***0 | Пробка | |
| 19 | М***2 | Кольцо 14x20 | |
| 20 | 2***) | Амортизатор | |
| 21 | Б***5 | Болт М16х1,5-6gх105 | |
| 22 | Ш***Т | Шайба 16 ОТ | |
| 23 | 1***6 | Накладка | |
| 24 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 25 | 4***3 | Втулка | |
| 26 | 2***8 | Втулка | |
| 26 | 2***0 | Втулка | |
| 27 | Ш***0 | Шплинт 4х40 |
