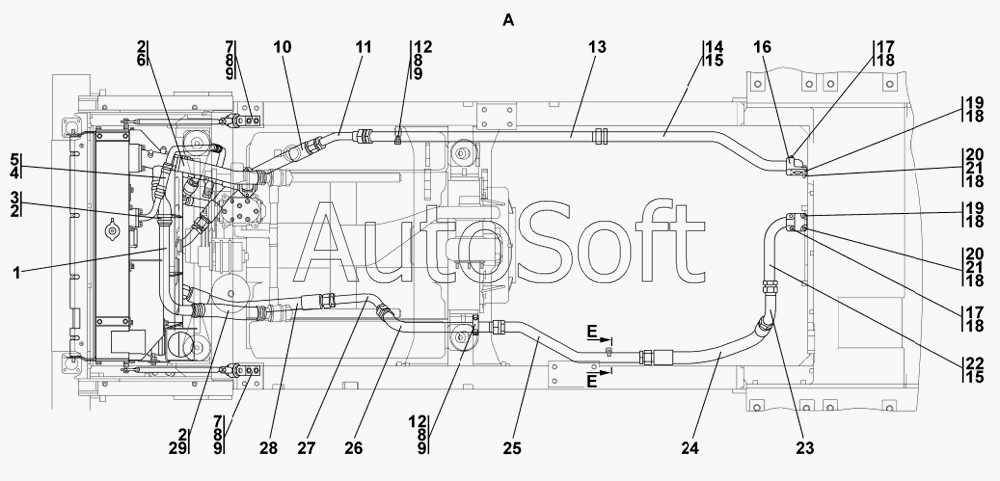

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Система охлаждения
23
16
16
17
17
18
18
18
18
18
18
19
19
19
20
20
20
21
21
22
22
23
15
15
24
24
25
25
26
26
27
27
28
28
29
29
8
8
8
8
1
2
2
2
2
3
3
4
4
5
6
6
7
7
7
1
9
9
9
9
10
10
11
11
12
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Трубопровод | |
| 1 | 1***) | Трубопровод | |
| 2 | 4***) | Хомут | |
| 2 | 4***) | Хомут | |
| 3 | 4***2 | Рукав | |
| 3 | 4***0 | Рукав | |
| 4 | 4***4 | Рукав | |
| 4 | 4***0 | Рукав | |
| 5 | D***2 | Шланговый хомут | |
| 6 | 4***7 | Рукав | |
| 6 | 4***0 | Рукав | |
| 7 | 2***) | Кронштейн | |
| 7 | 2***) | Кронштейн | |
| 8 | Б***5 | Болт М12х1,25-6gх25 | |
| 9 | Ш***Т | Шайба12ОТ | |
| 10 | 4***) | Рукав | |
| 10 | 4***) | Рукав | |
| 11 | 0***) | Трубопровод | |
| 11 | 0***) | Трубопровод | |
| 12 | 2***1 | Планка | |
| 12 | 2***0 | Планка | |
| 13 | 2***) | Трубопровод | |
| 13 | 2***) | Трубопровод | |
| 14 | 2***) | Патрубок | |
| 14 | 2***) | Патрубок | |
| 15 | К***8 | Кольцо 042-050-46-2-51-1668 | |
| 16 | 4***4 | Датчик ТМ100-В | |
| 16 | 4***5 | Датчик ТМ100-ВТ | |
| 17 | Б***0 | Болт М10-6gх70 | |
| 18 | Ш***Т | Шайба 10 ОТ | |
| 19 | 2***0 | Болт М10-6gх40 | |
| 19 | 2***0 | Болт М10-6gх40 | |
| 20 | 2***0 | Шпилька | |
| 20 | 2***0 | Шпилька | |
| 21 | Г***0 | Гайка М10 | |
| 22 | 2***) | Патрубок | |
| 22 | 2***) | Патрубок | |
| 23 | 2***) | Трубопровод | |
| 23 | 2***) | Трубопровод | |
| 24 | 4***) | Рукав | |
| 24 | 4***) | Рукав | |
| 25 | 2***) | Трубопровод | |
| 25 | 2***) | Трубопровод | |
| 26 | 2***) | Трубопровод | |
| 26 | 2***) | Трубопровод | |
| 27 | 3***) | Трубопровод | |
| 27 | 3***) | Трубопровод | |
| 28 | 4***) | Рукав | |
| 28 | 4***) | Рукав | |
| 29 | 4***8 | Рукав | |
| 29 | 4***0 | Рукав |
