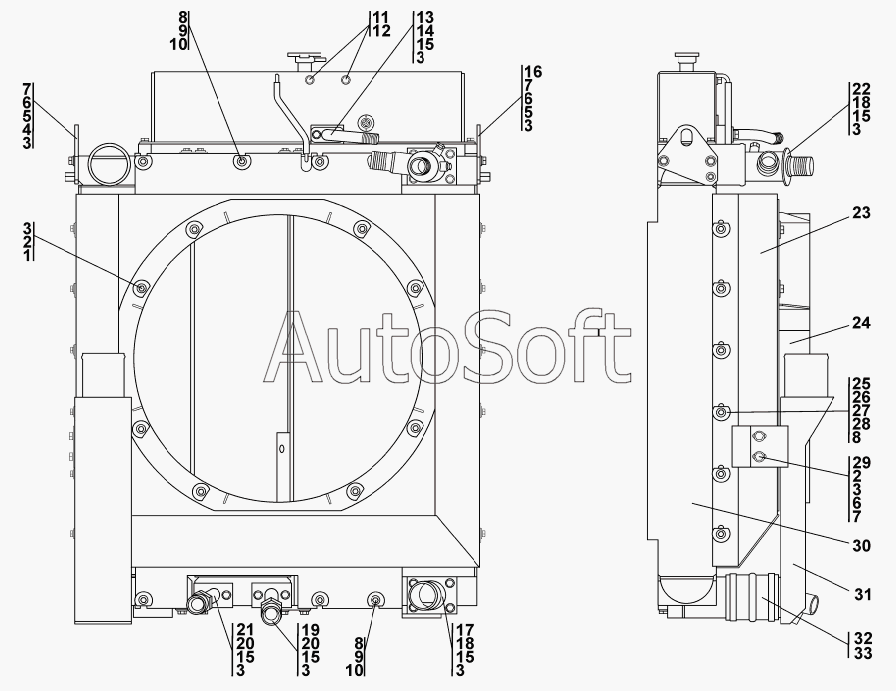

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка радиаторная
1
1
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
15
15
15
16
16
17
17
18
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
25
26
27
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Шайба | |
| 1 | 4***0 | Шайба | |
| 2 | Б***0 | Болт М12х1,25-6gх30 | |
| 3 | Ш***Т | Шайба12ОТ | |
| 4 | 1***) | Кронштейн | |
| 4 | 1***) | Кронштейн | |
| 5 | Б***5 | Болт М12-6gх25 | |
| 6 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 6 | Ш***8 | Шайба | |
| 7 | Ш***2 | Шайба 12 | |
| 8 | 4***1 | Шайба | |
| 8 | 4***0 | Шайба | |
| 9 | Б***0 | Болт М10-6gх20 | |
| 10 | Ш***Т | Шайба 10 ОТ | |
| 11 | 3***1 | Пробка | |
| 11 | 3***0 | Пробка | |
| 12 | М***2 | Кольцо 14x20 | |
| 13 | 1***) | Патрубок | |
| 13 | 1***) | Патрубок | |
| 14 | 4***1 | Прокладка | |
| 14 | 4***0 | Прокладка | |
| 15 | Б***0 | Болт М12-6gх30 | |
| 16 | 1***) | Кронштейн | |
| 16 | 1***) | Кронштейн | |
| 17 | 2***) | Патрубок | |
| 17 | 2***) | Патрубок | |
| 18 | 4***3 | Прокладка | |
| 18 | 4***0 | Прокладка | |
| 19 | 3***) | Патрубок | |
| 19 | 3***) | Патрубок | |
| 20 | 7***7 | Прокладка | |
| 20 | 7***0 | Прокладка | |
| 21 | 3***) | Патрубок | |
| 21 | 3***) | Патрубок | |
| 22 | 1***) | Патрубок | |
| 22 | 1***) | Патрубок | |
| 23 | 2***) | Кожух | |
| 23 | 2***) | Кожух | |
| 24 | 1***) | Кожух | |
| 24 | 1***) | Кожух | |
| 25 | Б***5 | Болт М8-6gх25 | |
| 26 | Ш***Т | Шайба 8Т | |
| 27 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 27 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 28 | Ш***8 | Шайба | |
| 29 | Г***5 | Гайка М12х1,25 | |
| 30 | 1***0 | Блок радиаторов | |
| 31 | 2***) | Воздуховод | |
| 31 | 2***) | Воздуховод | |
| 32 | 3***8 | Рукав 3030788 | |
| 33 | 3***2 | Хомут 3926702 |
