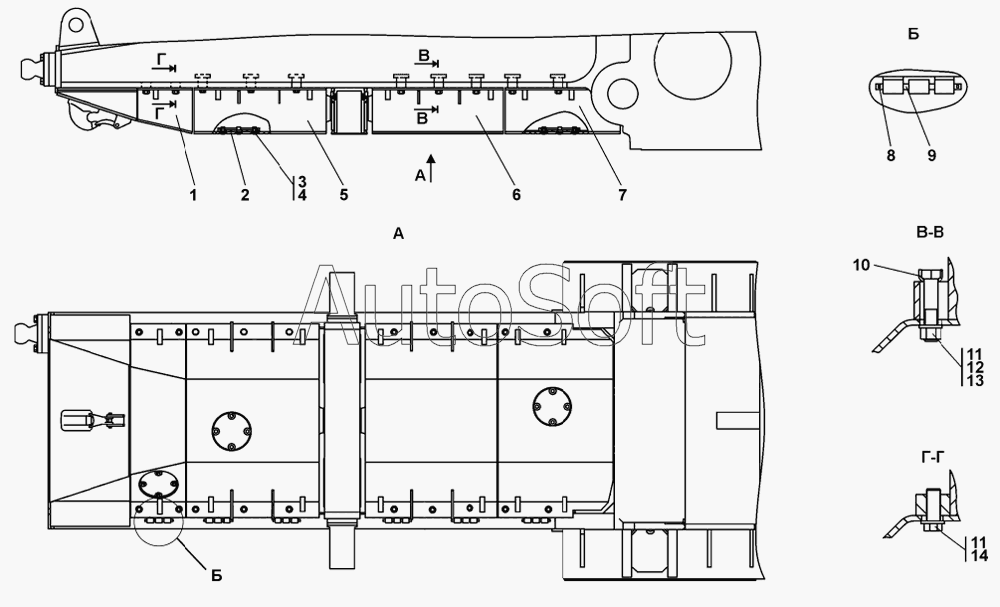

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Установка кожухов
1
1
2
2
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Кожух | |
| 1 | 2***) | Кожух | |
| 2 | 4***6 | Крышка | |
| 2 | 4***0 | Крышка | |
| 3 | Б***5 | Болт М12х1,25-6gх25 | |
| 4 | 3***5 | Шайба 12x5 | |
| 4 | 3***0 | Шайба 12x5 | |
| 5 | 2***П | Кожух | |
| 5 | 2***) | Кожух | |
| 6 | 2***) | Кожух | |
| 6 | 2***) | Кожух | |
| 7 | 2***) | Кожух | |
| 7 | 2***) | Кожух | |
| 8 | Г***9 | Шплинт | |
| 9 | 4***0 | Ось | |
| 9 | 4***0 | Ось | |
| 10 | 2***1 | Скоба | |
| 10 | 2***0 | Скоба | |
| 11 | 3***7 | Шайба | |
| 12 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 12 | 3***0 | Гайка М20х1,5-6Н.12.40Х029 ГОСТ 5915-70 | |
| 13 | 2***6 | Болт М20х1,5-6gх90 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М20х1,5.6gх90 ГОСТ 796-70 | |
| 14 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
