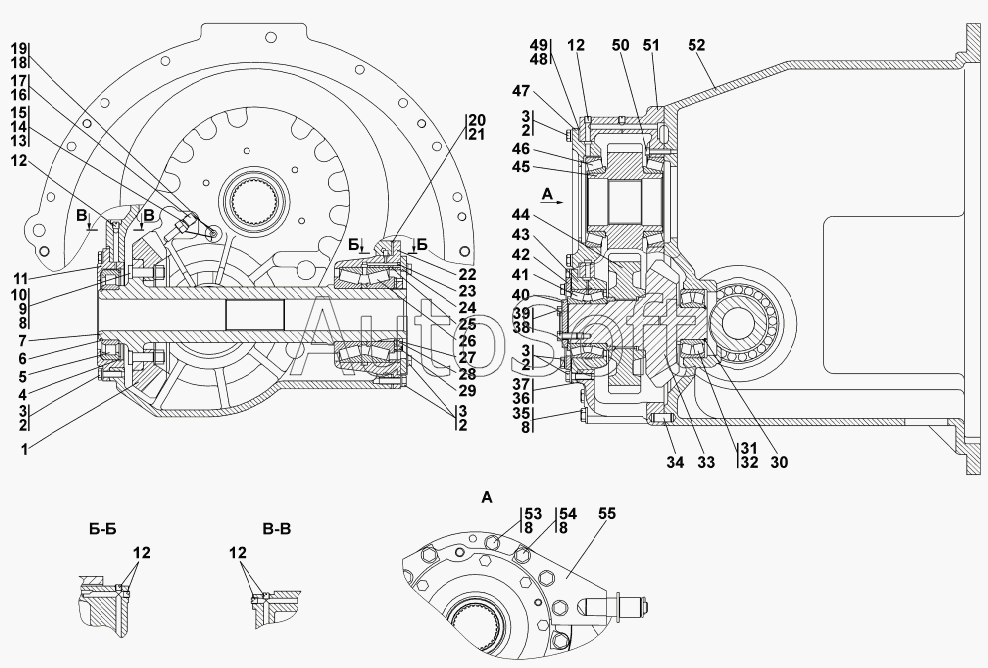

Каталог запасных частей к технике: Промтрактор Т-20.02Я (Четра) (2009). Передача главная
1
2
2
2
2
3
3
3
3
4
5
6
7
8
8
8
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Шестерня | |
| 2 | 3***5 | Шайба | |
| 3 | 2***0 | Болт М12х1,25-6gх40 ГОСТ 7798-70 | |
| 4 | 7***4 | Кольцо С170 ГОСТ 13941-86 | |
| 5 | 3***9 | Подшипник 32219 | |
| 6 | 5***0 | Кольцо С95 | |
| 7 | 2***7 | Ступица | |
| 8 | 3***1 | Шайба | |
| 9 | 3***0 | Гайка М16х1,5 ГОСТ 5915-70 | |
| 10 | 2***7 | Болт | |
| 11 | 2***0 | Стакан | |
| 12 | 3***0 | Пробка 3-КГ 1/4" 20.019 ТУ 23.1.506-91 | |
| 13 | 4***5 | Гайка | |
| 14 | 2***9 | Труба | |
| 15 | 2***) | Труба | |
| 16 | Г***2 | Гайка М12 | |
| 17 | 4***8 | Угольник концевой | |
| 18 | П***6 | Проволока КС 1,6 | |
| 19 | 2***0 | Болт (476715722810) | |
| 20 | 2***0 | Прокладка | |
| 21 | 2***1 | Прокладка | |
| 22 | 2***1 | Стакан | |
| 23 | Ш***0 | Шарик Б6-200 | |
| 24 | 2***5 | Пластина | |
| 25 | 2***6 | Втулка | |
| 26 | 9***1 | Подшипник 97520АУ1 | |
| 27 | 2***6 | Пластина | |
| 28 | 2***7 | Гайка | |
| 29 | 3***0 | Винт ВМ-6gх16.33Н.019 ГОСТ 1478-84 | |
| 30 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 31 | 5***Н | Подшипник 53612Н | |
| 32 | 2***3 | Подшипник 22312W33 | |
| 33 | 2***8 | Шестерня | |
| 34 | 3***3 | Штифт | |
| 35 | 2***0 | Болт М16х1,5х170 | |
| 36 | 2***1 | Прокладка | |
| 37 | 2***9 | Прокладка | |
| 38 | П***1 | Проволока КС1 | |
| 39 | 2***1 | Болт | |
| 40 | 2***3 | Крышка | |
| 41 | 9***5 | Подшипник 97515 | |
| 42 | 2***9 | Пластина | |
| 43 | 2***7 | Стакан | |
| 44 | 2***) | Шестерня | |
| 45 | 2***1 | Шестерня | |
| 46 | 6***А | Подшипник 6-2007122А | |
| 47 | 2***8 | Стакан | |
| 48 | 2***1 | Прокладка | |
| 49 | 2***8 | Прокладка | |
| 50 | 2***4 | Болт М16-6gх50.88.35.019 ГОСТ 7795-70 | |
| 51 | 2***1 | Корпус | |
| 52 | 2***5 | Корпус | |
| 53 | Б***0 | Болт М16х1,5-6gх60 | |
| 54 | 2***7 | Болт М16х1,5х200 | |
| 55 | 2***) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
