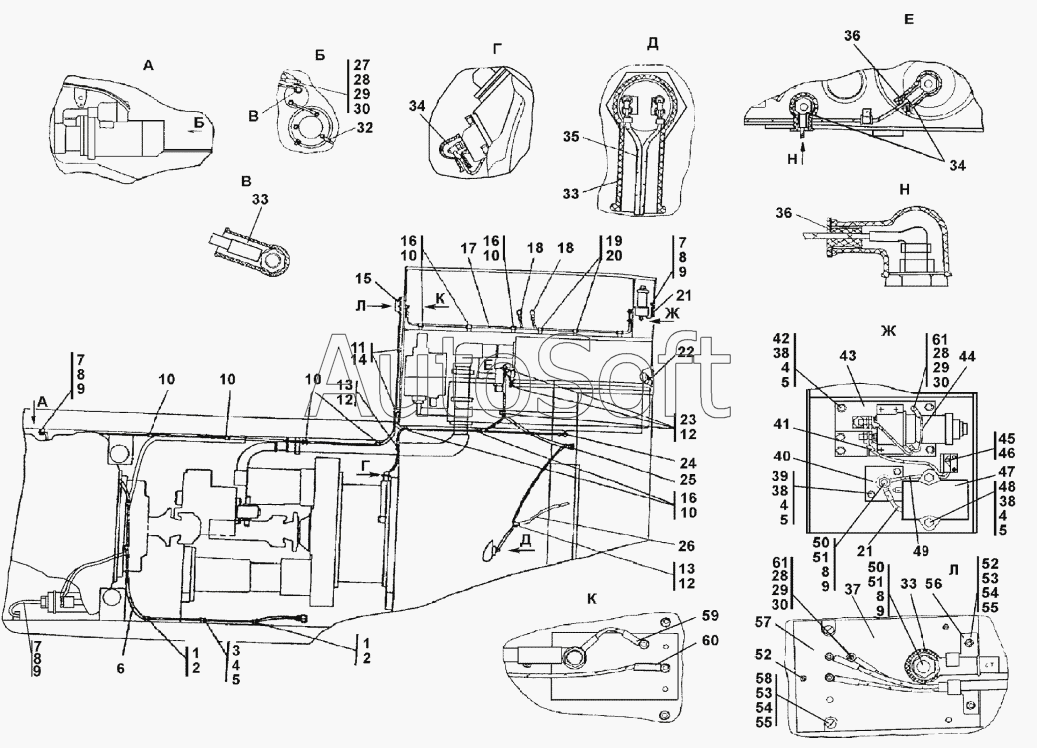

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02 (2008). Установка электрооборудования на раме
12
12
12
7
7
7
7
42
39
3
48
14
20
10
10
10
10
10
10
2
2
1
1
52
52
16
16
16
11
19
34
34
33
33
33
13
13
23
36
36
37
37
8
8
8
8
8
46
47
47
9
9
9
9
9
9
5
5
5
5
5
55
55
55
30
30
30
30
61
4
4
4
4
54
54
29
29
29
28
28
28
51
51
38
38
38
53
53
45
58
27
24
6
6
6
21
21
21
49
49
41
41
18
18
18
6
24
35
35
60
60
25
25
311502-10-13-05-20СП
311502-10-13-05СП
311502-10-13-04-20СП
43
61
61
56
56
15
15
50
50
50
40
40
26
26
311502-10-13-04СП
43
43
59
59
17
17
44
44
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-10-13-04-20СП | 3***П | Установка электрооборудования на раме | |
| 311502-10-13-04СП | 3***П | Установка электрооборудования на раме | |
| 311502-10-13-05-20СП | 3***П | Установка электрооборудования на раме | |
| 311502-10-13-05СП | 3***П | Установка электрооборудования на раме | |
| 1 | 7***9 | Прокладка | |
| 2 | 5***5 | Хомутик | |
| 3 | Б***6 | Болт М8-6gх16 | |
| 4 | Ш***Т | Шайба 8Т | |
| 5 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 2***П | Электрооборудование двигателя | |
| 6 | 2***П | Электрооборудование двигателя | |
| 6 | 2***П | Электрооборудование двигателя | |
| 6 | 2***) | Электрооборудование двигателя | |
| 7 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 8 | Ш***Т | Шайба 10 ОТ | |
| 9 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 10 | 7***9 | Хомутик | |
| 11 | 7***3 | Прокладка | |
| 12 | 7***6 | Прокладка | |
| 13 | 4***9 | Хомутик | |
| 14 | 7***7 | Хомутик | |
| 15 | 4***7 | Кожух | |
| 15 | 4***0 | Кожух | |
| 16 | 7***4 | Прокладка | |
| 17 | 3***П | Провод | |
| 17 | 3***П | Провод | |
| 18 | 2***П | Провод | |
| 18 | 2***) | Провод | |
| 19 | 7***2 | Прокладка | |
| 20 | 7***7 | Хомутик | |
| 21 | 2***П | Провод | |
| 21 | 2***П | Провод | |
| 22 | Т***П | Электрооборудование гидробака | |
| 22 | Т***) | Электрооборудование гидробака | |
| 23 | 4***0 | Хомутик | |
| 24 | 3***П | Жгут | |
| 24 | 3***) | Жгут | |
| 25 | 3***П | Жгут | |
| 25 | 3***) | Жгут | |
| 26 | 2***П | Провод | |
| 26 | 2***) | Провод | |
| 27 | В***2 | Винт В.М5-6gх22 | |
| 28 | Г***5 | Гайка М5 | |
| 29 | Ш***5 | Шайба 5 | |
| 30 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 30 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 33 | 7***6 | Наконечник | |
| 34 | 7***7 | Наконечник | |
| 35 | 3***П | Провод | |
| 35 | 3***П | Провод | |
| 36 | 4***6 | Заглушка | |
| 37 | 5***7 | Плата | |
| 37 | 5***0 | Плата | |
| 38 | Г***8 | Гайка | |
| 39 | Б***0 | Болт М8-6gх20 | |
| 40 | 2***6 | Панель | |
| 40 | 2***0 | Панель | |
| 41 | 2***П | Провод | |
| 41 | 2***) | Провод | |
| 42 | Б***5 | Болт М8-6gх25 | |
| 43 | 4***) | Панель | |
| 43 | 4***) | Панель | |
| 43 | 4***) | Панель | |
| 44 | 3***П | Провод | |
| 44 | 3***П | Провод | |
| 45 | В***5 | Винт В.М3-6gх25 | |
| 46 | 3***1 | Розетка 47К ЫШ3.647.077ТУ | |
| 47 | 4***8 | Розетка ПС315-100 ММММ.685121.002 | |
| 47 | 4***1 | Розетка ПС315-100 ММММ.685121.002-01 | |
| 48 | Б***0 | Болт М8-6gх70 | |
| 49 | 2***П | Провод | |
| 49 | 2***) | Провод | |
| 50 | 4***6 | Шпилька | |
| 50 | 4***0 | Шпилька | |
| 51 | Г***2 | Гайка М12 | |
| 52 | Б***6 | Болт М6-6gх16 | |
| 53 | Г***6 | Гайка | |
| 54 | Ш***Т | Шайба 6Т | |
| 55 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 55 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 56 | 4***2 | Зажим | |
| 56 | 4***0 | Зажим | |
| 58 | В***6 | Винт В.М6-6gх16 | |
| 59 | 4***П | Провод | |
| 59 | 4***) | Провод | |
| 60 | 3***П | Провод | |
| 60 | 3***П | Провод | |
| 61 | 2***0 | Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76 | |
| 61 | 2***0 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
