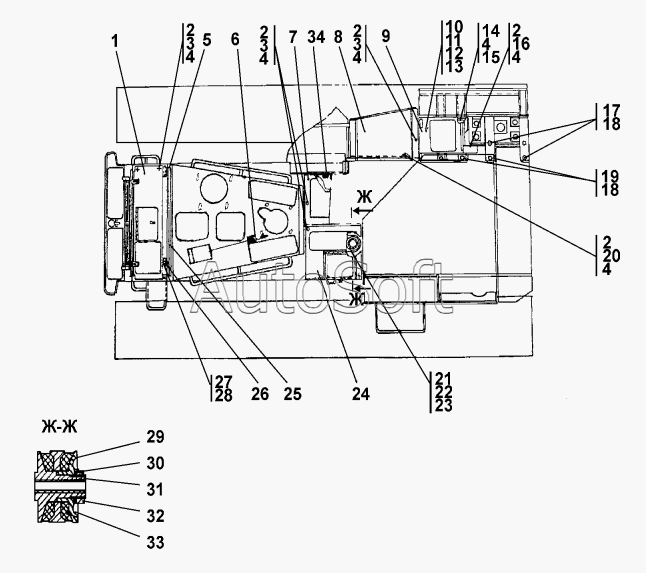

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02 (2008). Облицовка
24
24
1
1
7
7
21
21
8
8
9
9
10
26
26
6
6
5
25
25
29
29
11
31
31
22
22
12
12
32
32
2
2
2
2
2
2
34
33
20
20
14
14
17
17
27
8
3
3
3
3
16
16
23
23
19
19
28
4
4
4
4
4
4
15
15
18
18
18
30
30
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Крышка | |
| 1 | 3***) | Крышка | |
| 2 | 3***1 | Шайба | |
| 2 | 3***0 | Шайба | |
| 3 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 4 | Ш***Т | Шайба12ОТ | |
| 5 | 3***9 | Прокладка | |
| 6 | А***0 | Хомут | |
| 6 | А***0 | Хомут | |
| 7 | 3***) | Щиток | |
| 7 | 3***) | Щиток | |
| 8 | 3***) | Защита | |
| 8 | 3***) | Защита | |
| 8 | Б***5 | Болт М8-6gх25 | |
| 9 | 3***) | Кожух | |
| 9 | 3***) | Кожух | |
| 10 | 2***) | Ручка | |
| 11 | 2***5 | Стержень | |
| 12 | 7***3 | Пружина | |
| 12 | 7***0 | Пружина | |
| 13 | Ш***5 | Шплинт 4х25 | |
| 14 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 14 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 15 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 15 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 16 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М24х2-6gх110.109.40Х019 ГОСТ 7795-70 | |
| 17 | 2***0 | Болт М24х2-6gх110.109.40Х029 ГОСТ 7795-70 | |
| 18 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 19 | 2***5 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 20 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 20 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 21 | 3***) | Кронштейн | |
| 21 | 3***) | Кронштейн | |
| 22 | Т***0 | Шайба | |
| 22 | Т***0 | Шайба | |
| 23 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 24 | 3***) | Щиток | |
| 24 | 3***) | Щиток | |
| 25 | 2***5 | Закладка | |
| 25 | 2***0 | Закладка | |
| 26 | 4***) | Хомут | |
| 26 | 4***) | Хомут | |
| 27 | Б***6 | Болт М8-6gх16 | |
| 28 | Ш***Т | Шайба 8Т | |
| 29 | 2***6 | Прижим | |
| 29 | 2***0 | Прижим | |
| 30 | 3***0 | Шайба Н42.01.019 ГОСТ 11872-89 | |
| 30 | 3***0 | Шайба Н42.01.0221 ГОСТ 11872-89 | |
| 31 | 2***4 | Упор | |
| 31 | 2***0 | Упор | |
| 32 | 3***5 | Гайка | |
| 32 | 3***0 | Гайка | |
| 33 | 4***4 | Амортизатор | |
| 34 | 4***5 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
