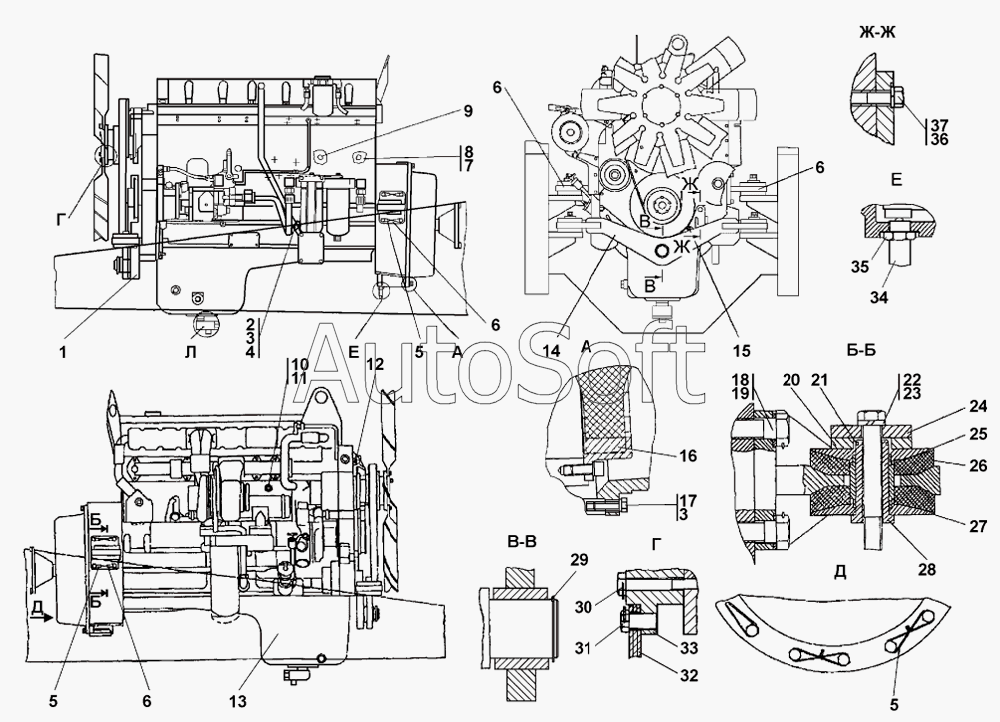

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02 (2008). Установка двигателя М11-С «Cummins»
14
14
32
32
1
1
6
6
6
6
6
16
16
33
33
8
10
24
24
27
27
25
25
20
20
21
21
28
28
30
30
18
18
26
22
22
31
31
17
17
19
19
2
2
3
3
23
4
4
29
29
13
37
36
15
35
11
11
12
7
7
9
34
5
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2006-01-1-04-20СП(SP) | 2***) | Установка двигателя М11-С «Cummins» | |
| 2006-01-1-04СП(SP) | 2***) | Установка двигателя М11-С Cummins | |
| 2006-01-1-05-20СП(SP) | 2***) | Установка двигателя М11-С «Cummins» | |
| 2006-01-1-05СП(SP) | 2***) | Установка двигателя М11-С «Cummins» | |
| 1 | 2***) | Кронштейн передней опоры | |
| 1 | 2***) | Кронштейн передней опоры | |
| 2 | 2***1 | Болт 3М10х25 | |
| 2 | 2***0 | Болт 3М10-6gх25 | |
| 3 | Ш***Т | Шайба 10 ОТ | |
| 4 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 5 | П***С | Проволока 1,6-О-С | |
| 6 | 2***) | Опора задняя | |
| 6 | 2***) | Опора задняя | |
| 7 | 4***1 | Датчик указателя давления масла ММ355 | |
| 7 | 4***3 | Датчик указателя давления масла ММ355-Т | |
| 8 | 3***6 | Переходник | |
| 9 | S***2 | Датчик аварийного давления масла | |
| 10 | 1***3 | Переходник | |
| 11 | 4***4 | Датчик ТМ100-В | |
| 11 | 4***5 | Датчик ТМ100-ВТ | |
| 12 | 3***2 | Датчик сигнализатора температуры охлаждающей жидкости | |
| 13 | М***0 | Двигатель | |
| 14 | 2***) | Опора передняя | |
| 14 | 2***) | Опора передняя | |
| 15 | Б***5 | Болт М10х1,5х35 | |
| 16 | 3***) | Муфта упругая | |
| 16 | 3***) | Муфта упругая | |
| 17 | 2***0 | Болт М10-6gх40 | |
| 17 | 2***0 | Болт М10-6gх40 | |
| 18 | 3***1 | Шайба | |
| 18 | 3***0 | Шайба | |
| 19 | 2***3 | Болт 3М16-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт 3М16-6gх45.109.40Х029 ГОСТ 7795-70 | |
| 20 | 0***6 | Проставка | |
| 20 | 0***0 | Проставка | |
| 21 | 0***8 | Кольцо | |
| 21 | 0***0 | Кольцо | |
| 22 | 2***5 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 22 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 23 | Ш***Т | Шайба 16 ОТ | |
| 24 | 0***9 | Шайба специальная | |
| 24 | 0***0 | Шайба специальная | |
| 25 | 0***9 | Втулка | |
| 25 | 0***0 | Втулка | |
| 26 | 4***9 | Амортизатор | |
| 27 | 0***8 | Прижим | |
| 27 | 0***0 | Прижим | |
| 28 | 0***1 | Палец | |
| 28 | 0***0 | Палец | |
| 29 | 5***0 | Кольцо С50 Ц9хр ГОСТ 13940-86 | |
| 29 | 5***0 | Кольцо С50 Кд9хр ГОСТ 13940-86 | |
| 30 | 2***1 | Болт | |
| 30 | 2***0 | Болт | |
| 31 | 2***1 | Болт | |
| 31 | 2***0 | Болт 3М10х1,25-6gх30 | |
| 32 | 2***) | Крыльчатка вентилятора | |
| 32 | 2***) | Крыльчатка вентилятора | |
| 33 | 2***0 | Проставка | |
| 33 | 3***3 | Проставка | |
| 34 | 3***5 | Датчик тахометра импульсный 3078155 | |
| 35 | К***4 | Контргайка 3/4 | |
| 36 | Ш***2 | Шайба S-622 | |
| 37 | Б***0 | Болт М10х1,5х100 |
