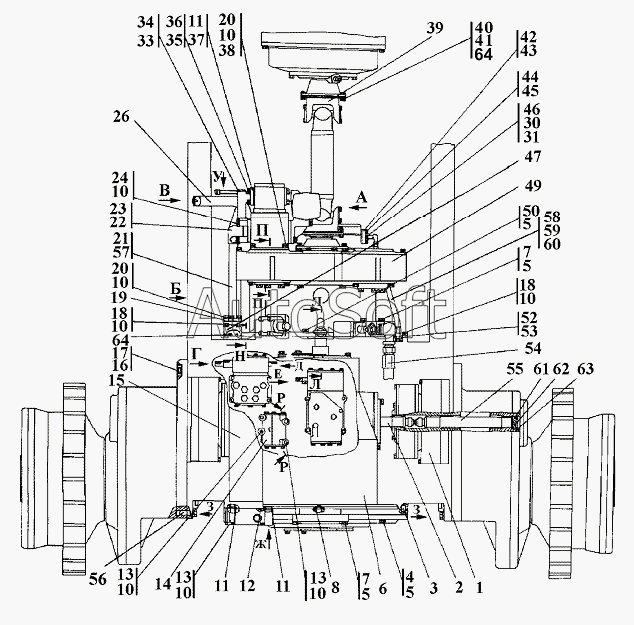

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02 (2008). Установка трансмиссии
312001-16-16-03СП(SP)
312001-16-16-03-20СП(SP
52
52
15
15
14
14
14
14
1
1
2
55
21
21
6
6
49
49
26
26
39
39
46
46
58
58
25
25
54
54
23
23
37
37
42
42
47
47
19
19
60
60
30
30
64
64
3
56
34
40
40
13
13
13
7
7
7
44
36
36
18
18
20
20
24
24
50
50
4
4
17
17
41
41
43
35
10
10
10
10
10
10
10
10
5
5
5
5
16
38
38
59
31
33
8
57
11
11
11
11
43
64
64
61
22
53
12
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-16-16-03-20СП(SP | 3***P | Установка трансмиссии | |
| 312001-16-16-03СП(SP) | 3***) | Установка трансмиссии | |
| 1 | 3***) | Передача бортовая, фрикцион и тормоз | |
| 1 | 3***) | Передача бортовая, фрикцион и тормоз | |
| 2 | 2***) | Торсион | |
| 3 | 3***3 | Штифт | |
| 4 | 2***2 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 5 | Ш***Т | Шайба | |
| 6 | 2***) | Блок трансмиссии | |
| 6 | 2***) | Блок трансмиссии | |
| 7 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 8 | К***1 | Кольцо 030-035-30-ИРП1314-1 | |
| 10 | Ш***Т | Шайба12ОТ | |
| 11 | К***8 | Кольцо 038-046-46-2-51-1668 | |
| 12 | К***8 | Кольцо | |
| 13 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 13 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 14 | 1***) | Делитель потока | |
| 14 | 1***) | Делитель потока | |
| 14 | 3***) | Делитель потока | |
| 14 | 3***) | Делитель потока | |
| 15 | 3***) | Фильтр | |
| 15 | 3***) | Фильтр | |
| 16 | Ш***Т | Шайба 20.ОТ | |
| 17 | 2***8 | Болт М20-6gх60 | |
| 17 | 2***0 | Болт М20-6gх60 | |
| 18 | Б***0 | Болт М12-6gх30 | |
| 19 | 2***3 | Фланец | |
| 19 | 2***0 | Фланец | |
| 20 | Б***5 | Болт М12-6gх35 | |
| 21 | 2***) | Труба | |
| 21 | 2***) | Труба | |
| 22 | К***8 | Кольцо | |
| 23 | 1***1 | Фланец | |
| 23 | 1***0 | Фланец | |
| 24 | 2***9 | Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 4***) | Сапун | |
| 25 | 4***) | Сапун | |
| 26 | 2***) | Пробка | |
| 26 | 2***) | Пробка | |
| 30 | Н***2 | Контргайка | |
| 30 | Н***0 | Контргайка | |
| 31 | К***8 | Кольцо 018-022-25-2-51-1668 | |
| 33 | К***8 | Кольцо 024-028-25-2-51-1668 | |
| 34 | 3***3 | Пробка | |
| 35 | Ш***Т | Шайба 10 ОТ | |
| 36 | 2***0 | Болт М10-6gх25 | |
| 36 | 2***0 | Болт М10-6gх25 | |
| 37 | 2***1 | Фланец | |
| 37 | 2***0 | Фланец | |
| 38 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 39 | 2***4 | Вал карданный | |
| 39 | 2***0 | Вал карданный | |
| 40 | 2***4 | Болт специальный | |
| 40 | 2***0 | Болт специальный | |
| 41 | 1***0 | Гайка самоконтрящаяся М 14x1,5 (8) ОЦ DIN985 | |
| 41 | 4***2 | Гайка М 14x1,5 | |
| 42 | 2***1 | Фланец | |
| 42 | 2***0 | Фланец | |
| 43 | К***8 | Кольцо 039-045-25-2-51-1668 | |
| 43 | Ш***Т | Шайба 8Т | |
| 44 | Б***0 | Болт М8-6gх30 | |
| 46 | 3***) | Угольник | |
| 46 | 3***) | Угольник | |
| 47 | 3***8 | Фланец | |
| 47 | 3***0 | Фланец | |
| 49 | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 49 | 2***) | Гидротрансформатор с редуктором привода насосов | |
| 50 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 50 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 52 | 3***) | Крышка | |
| 52 | 3***) | Крышка | |
| 53 | К***8 | Кольцо | |
| 54 | 4***) | Рукав | |
| 54 | 4***) | Рукав | |
| 55 | 2***) | Торсион | |
| 56 | 3***0 | Штифт | |
| 57 | К***8 | Кольцо | |
| 58 | 4***) | Рукав | |
| 58 | 4***) | Рукав | |
| 59 | К***8 | Кольцо | |
| 60 | 5***8 | Штуцер ввертной | |
| 60 | 5***0 | Штуцер ввертной | |
| 61 | К***8 | Кольцо | |
| 63 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 64 | 3***6 | Шайба | |
| 64 | 3***0 | Шайба | |
| 64 | К***8 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
