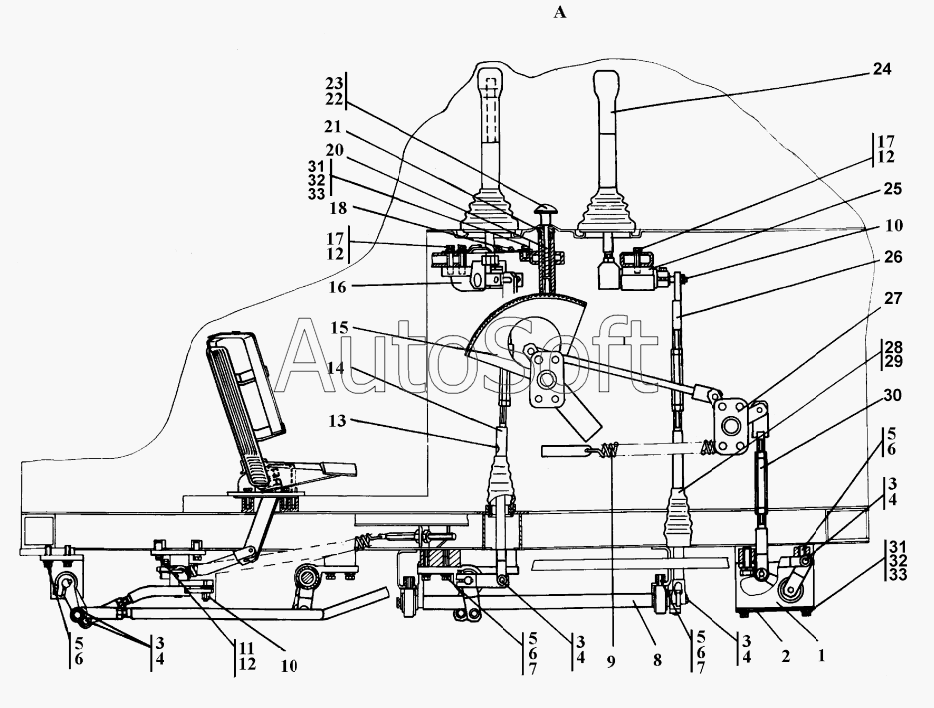

Каталог запасных частей к технике: Промтрактор Шасси ТП-20.02 (2008). Привод управления
13
13
14
14
8
8
25
25
23
26
26
16
16
30
27
27
1
1
15
2
18
24
21
22
28
28
3
3
3
3
3
9
20
20
29
17
17
11
5
5
5
5
31
31
10
10
32
32
12
12
12
6
6
6
6
33
33
33
7
7
7
4
4
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Мостик | |
| 1 | 3***) | Мостик | |
| 2 | Т***) | Крышка | |
| 3 | 4***9 | Ось | |
| 3 | 4***0 | Ось | |
| 4 | Ш***9 | Шплинт 3,2х14.019 | |
| 5 | Б***0 | Болт М10-6gх30 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 8 | 3***) | Мостик | |
| 8 | 3***) | Мостик | |
| 9 | 7***2 | Пружина | |
| 10 | Г***6 | Гайка | |
| 11 | Б***5 | Болт М8-6gх25 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***П | Тяга | |
| 13 | 3***П | Тяга | |
| 14 | 3***П | Тяга | |
| 14 | 3***П | Тяга | |
| 15 | 3***) | Сектор | |
| 16 | 3***) | Блок управления | |
| 16 | 3***) | Блок управления | |
| 17 | Б***5 | Болт М8-6gх45 | |
| 18 | 3***8 | Накладка | |
| 20 | 7***3 | Пружина | |
| 20 | 7***0 | Пружина | |
| 21 | 3***8 | Корпус | |
| 22 | 3***3 | Фиксатор | |
| 23 | 2***) | Рукоятка | |
| 24 | 2***9 | Рукоятка | |
| 25 | 3***) | Блок управления | |
| 25 | 3***) | Блок управления | |
| 26 | 3***) | Тяга | |
| 26 | 3***) | Тяга | |
| 27 | 3***) | Мостик | |
| 27 | 3***) | Мостик | |
| 28 | 4***2 | Зажим | |
| 28 | 4***0 | Зажим | |
| 29 | 7***2 | Чехол | |
| 30 | 3***) | Тяга | |
| 31 | Б***6 | Болт М6-6gх16 | |
| 32 | Ш***Т | Шайба 6Т | |
| 33 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
