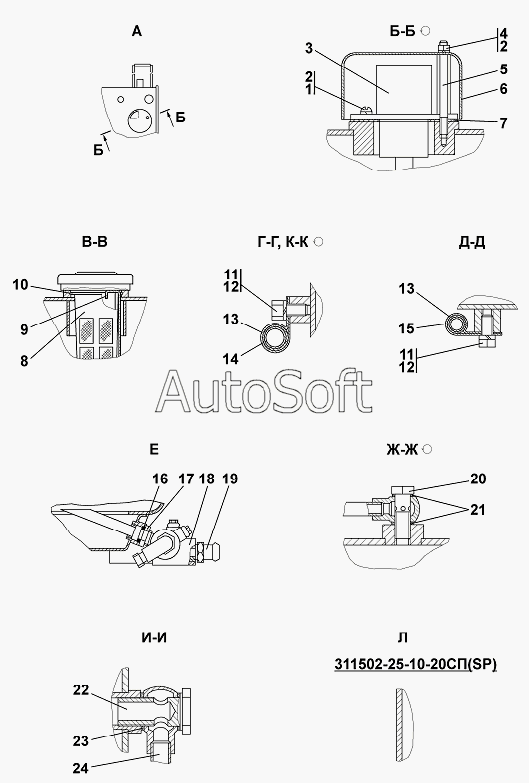

Каталог запасных частей к технике: Промтрактор ТГ-302Я (2010). Бак топливный
20
15
16
17
17
18
19
19
20
14
21
22
22
23
24
24
311502-25-10-20СП(SP)
7
2
2
3
4
5
5
6
6
7
1
8
9
10
10
11
11
12
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-25-10-20СП(SP) | 3***) | Бак топливный | |
| 1 | В***2 | Винт В М5-6gх12 | |
| 2 | Ш***5 | Шайба 5 | |
| 3 | 4***С | Устройство контроля уровня топлива УКУТ-302 | |
| 4 | Г***5 | Гайка М5 | |
| 5 | 2***7 | Шпилька | |
| 5 | 2***0 | Шпилька | |
| 6 | 2***6 | Колпачок | |
| 6 | 2***0 | Колпачок | |
| 7 | 4***9 | Прокладка | |
| 7 | 4***0 | Прокладка | |
| 8 | 4***) | Фильтр | |
| 9 | 3***4 | Линейка мерная | |
| 10 | 4***7 | Кольцо пружинное | |
| 10 | 4***0 | Кольцо пружинное | |
| 11 | Б***6 | Болт М8-6gх16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 7***6 | Хомут | |
| 14 | 7***5 | Прокладка | |
| 15 | 7***5 | Прокладка | |
| 16 | К***8 | Кольцо 021-027-36-2-51-1668 | |
| 17 | Н***2 | Контргайка | |
| 17 | Н***1 | Контргайка | |
| 18 | К***5 | Кран шаровой 0,63/15 | |
| 19 | 1***8 | Штуцер ввертной | |
| 19 | 1***0 | Штуцер ввертной | |
| 20 | 7***2 | Болт зажимной | |
| 20 | 7***0 | Болт зажимной | |
| 21 | М***2 | Кольцо 14x20 | |
| 22 | 7***9 | Болт зажимной | |
| 22 | 7***0 | Болт зажимной | |
| 23 | М***2 | Кольцо 14x20 | |
| 24 | 3***П | Трубопровод | |
| 24 | 3***) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
