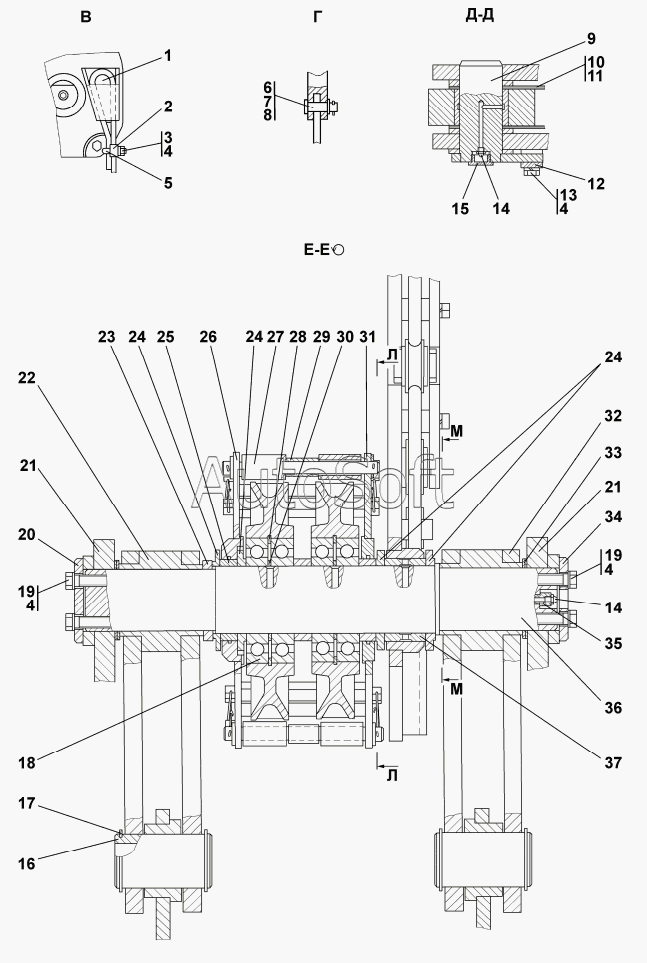

Каталог запасных частей к технике: Промтрактор ТГ-302Я (2010). Установка стрелы и полиспастов
29
20
21
21
21
22
22
23
24
24
24
25
26
26
27
28
19
30
31
31
32
32
33
34
35
35
36
37
11
1
2
3
3
4
4
4
4
5
6
7
8
9
10
1
12
12
13
14
14
14
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Клин | |
| 1 | 3***0 | Клин | |
| 2 | 3***7 | Зажим | |
| 3 | 3***5 | Гайка М16х1,5-6Н.04.019 ГОСТ 15522-70 | |
| 3 | 3***0 | Гайка М16х1,5-6Н.04.029 ГОСТ 15522-70 | |
| 4 | Ш***Т | Шайба 16 ОТ | |
| 5 | 3***6 | Скоба | |
| 6 | 4***0 | Ось 6-6в 12х20.20 Хим. окс. прм ГОСТ 9650-80 | |
| 7 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | Ш***4 | Шплинт 1,6х14 | |
| 9 | 3***) | Палец | |
| 10 | 3***4 | Прокладка | |
| 11 | 3***1 | Прокладка | |
| 12 | 4***2 | Планка | |
| 12 | 4***0 | Планка | |
| 13 | Б***5 | Болт М16х1,5-6gх35 | |
| 14 | М***р | Масленка 1.2Кд.6хр | |
| 14 | М***р | Масленка 1.2Ц6хр | |
| 15 | 3***0 | Пробка | |
| 16 | 3***6 | Ось | |
| 17 | 7***1 | Кольцо С80 Ц9хр | |
| 17 | 7***0 | Кольцо С80 Кд9хр | |
| 18 | 6***0 | Подшипник 60220 | |
| 19 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 19 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 20 | 3***9 | Крышка | |
| 21 | 3***П | Стойка | |
| 21 | 3***) | Стойка | |
| 22 | 3***П | Стойка | |
| 22 | 3***) | Стойка | |
| 23 | 3***1 | Втулка | |
| 24 | 3***2 | Кольцо | |
| 25 | 3***1 | Втулка | |
| 26 | 3***П | Боковина | |
| 26 | 3***) | Боковина | |
| 27 | 3***4 | Втулка | |
| 28 | 5***0 | Кольцо С180 ГОСТ 13940-86 | |
| 29 | 3***5 | Втулка | |
| 30 | 3***8 | Кольцо | |
| 31 | 3***П | Боковина | |
| 31 | 3***) | Боковина | |
| 32 | 3***) | Стойка | |
| 32 | 3***) | Стойка | |
| 33 | 3***5 | Шайба регулировочная | |
| 34 | 3***7 | Крышка | |
| 35 | 3***6 | Проставка | |
| 35 | 3***0 | Проставка | |
| 36 | 3***3 | Ось | |
| 37 | 3***0 | Втулка |
