Каталог запасных частей к технике: Промтрактор ТГ-302Я (2010). Электрооборудование
27
27
17
18
19
20
20
21
21
22
22
22
23
24
24
25
26
17
28
29
29
30
30
31
32
33
34
34
35
36
10
1
2
2
3
3
4
4
5
5
6
6
6
7
8
9
9
10
10
1
11
11
12
13
14
14
15
15
15
16
16
16

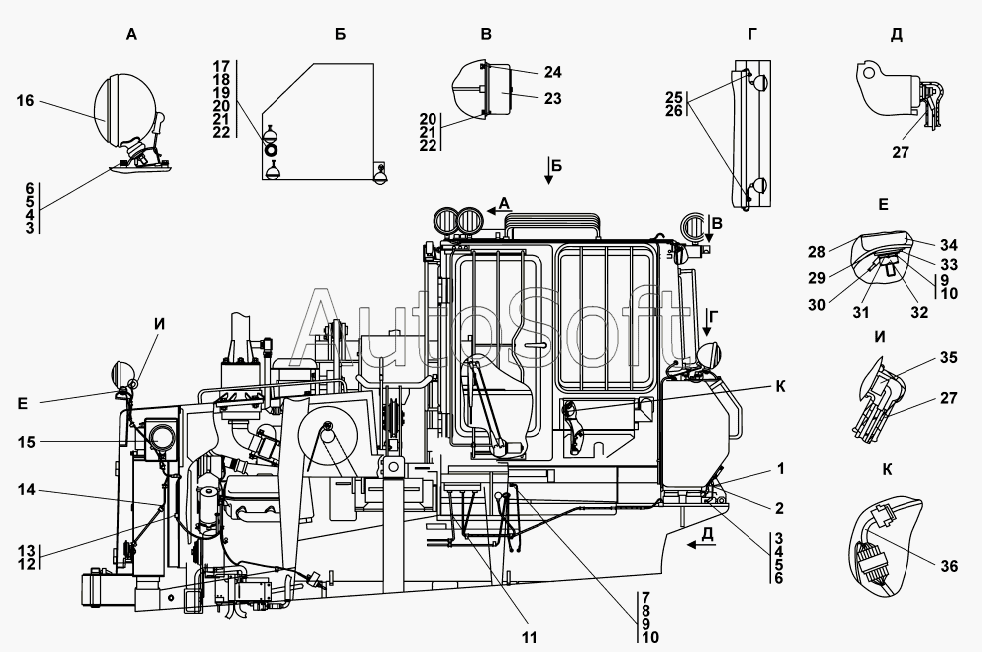

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Провод | |
| 1 | 2***) | Провод | |
| 2 | 3***) | Электрооборудование топливного бака | |
| 2 | 3***) | Электрооборудование топливного бака | |
| 3 | Б***6 | Болт М8-6gх16 | |
| 4 | Ш***Т | Шайба 8Т | |
| 5 | Ш***8 | Шайба | |
| 6 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | Б***0 | Болт М12х1,25-6gх20 | |
| 8 | Ш***Т | Шайба12ОТ | |
| 9 | Ш***2 | Шайба 12 | |
| 10 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 11 | 3***) | Установка электрооборудования на раме | |
| 11 | 3***) | Установка электрооборудования на раме | |
| 12 | 7***4 | Прокладка | |
| 13 | 4***0 | Хомутик | |
| 14 | 3***) | Электрооборудование передней облицовки | |
| 14 | 3***) | Электрооборудование передней облицовки | |
| 15 | 4***4 | Фара 3136.3711 010 | |
| 15 | 4***3 | Фара 3137.3711 010 | |
| 15 | 4***2 | Фара 3131.3711.010 | |
| 16 | 4***) | Установка фары | |
| 16 | 4***) | Установка фары | |
| 16 | 4***) | Установка фары | |
| 17 | 3***П | Маяк проблесковый | |
| 17 | 3***) | Маяк проблесковый | |
| 18 | 7***5 | Кольцо | |
| 19 | В***5 | Винт В.М6-6gх25 | |
| 20 | Г***6 | Гайка | |
| 21 | Ш***Т | Шайба 6Т | |
| 22 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 23 | 4***7 | Фонарь освещения номерного знака | |
| 24 | Т***8 | Прокладка | |
| 24 | Т***0 | Прокладка | |
| 25 | 7***7 | Прокладка | |
| 26 | 7***0 | Хомутик | |
| 27 | 7***7 | Наконечник | |
| 28 | 7***8 | Опора | |
| 29 | 4***5 | Опора | |
| 29 | 4***0 | Опора | |
| 30 | 2***) | Провод | |
| 30 | 2***) | Провод | |
| 31 | Ш***Т | Шайба12ОТ | |
| 32 | Г***5 | Гайка М12х1,25 | |
| 33 | К***4 | Кольцо 14х12х4 | |
| 34 | 4***6 | Опора | |
| 34 | 4***0 | Опора | |
| 35 | 4***3 | Колодка гнездовая 602602 | |
| 36 | 3***) | Жгут |
