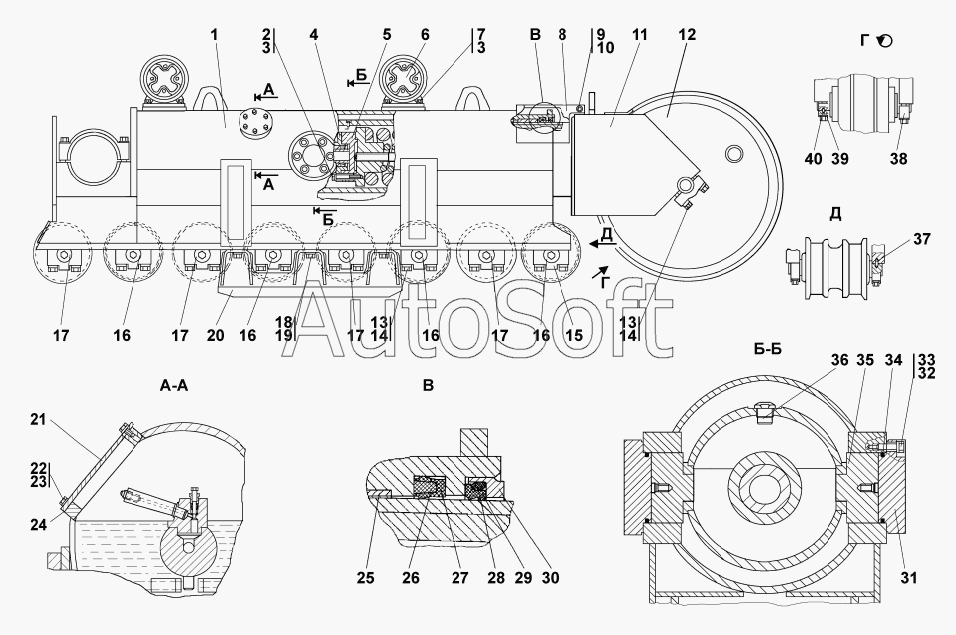

Каталог запасных частей к технике: Промтрактор ТГ-302Я (2010). Тележка
22
29
28
27
26
25
24
24
23
30
21
20
20
19
19
18
18
36
40
40
39
39
38
38
37
37
17
35
34
33
33
32
32
31
4
7
7
6
6
5
5
4
4
8
4
3
3
2
2
1
1
1
12
17
17
17
17
16
16
16
16
16
15
14
14
14
13
13
13
1
12
11
11
10
9
9
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Рама тележки | |
| 1 | 3***) | Рама тележки | |
| 1 | 3***П | Рама тележки | |
| 1 | 3***) | Рама тележки | |
| 2 | 2***0 | Болт М20х1,5-6gх120 | |
| 2 | 2***0 | Болт М20х1,5-6gх120 | |
| 3 | Ш***Т | Шайба 20 ОТ | |
| 4 | 1***П | Механизм натяжения | |
| 4 | 1***) | Тележка полужесткая | |
| 4 | 1***П | Механизм натяжения | |
| 4 | 1***) | Тележка полужесткая | |
| 5 | 2***) | Механизм сдавания | |
| 5 | 2***) | Механизм сдавания | |
| 6 | 2***) | Каток поддерживающий | |
| 6 | 2***) | Каток поддерживающий | |
| 7 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 8 | 2***7 | Кожух | |
| 8 | 2***0 | Кожух | |
| 9 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 9 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 10 | Б***0 | Болт М12-6gх20 | |
| 11 | 2***) | Рама тележки передняя | |
| 11 | 2***) | Рама тележки передняя | |
| 12 | 3***П | Колесо натяжное | |
| 12 | 3***) | Колесо натяжное | |
| 13 | 3***5 | Шайба | |
| 13 | 3***0 | Шайба | |
| 14 | 2***5 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 15 | 3***5 | Крышка | |
| 16 | 2***П | Каток опорный | |
| 16 | 2***) | Каток опорный | |
| 17 | 2***П | Каток опорный | |
| 17 | 2***) | Каток опорный | |
| 18 | 2***4 | Болт М20-6gх50 | |
| 18 | 2***0 | Болт М20-6gх50 | |
| 19 | 3***7 | Шайба | |
| 19 | 3***0 | Шайба | |
| 20 | 3***П | Щиток | |
| 20 | 3***) | Щиток | |
| 21 | 0***1 | Крышка | |
| 22 | Б***6 | Болт М8-6gх16 | |
| 23 | Ш***Т | Шайба 8Т | |
| 24 | 4***7 | Прокладка | |
| 24 | 4***0 | Прокладка | |
| 25 | 2***9 | Втулка | |
| 26 | 4***8 | Кольцо упругое | |
| 27 | 2***3 | Манжета | |
| 28 | 2***4 | Манжета | |
| 29 | 4***8 | Кольцо упругое | |
| 30 | 2***4 | Каркас | |
| 31 | 2***5 | Крышка | |
| 32 | 3***1 | Шайба | |
| 32 | 3***0 | Шайба | |
| 33 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 33 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 34 | К***8 | Кольцо 122-130-46-2-51-1668 | |
| 35 | 2***1 | Вкладыш | |
| 36 | 1***7 | Стопор | |
| 37 | 3***1 | Штифт | |
| 37 | 3***0 | Штифт | |
| 38 | 2***7 | Крышка | |
| 38 | 2***0 | Каток | |
| 39 | 2***5 | Крышка | |
| 39 | 2***0 | Крышка | |
| 40 | 3***0 | Штифт | |
| 40 | 3***0 | Штифт |
