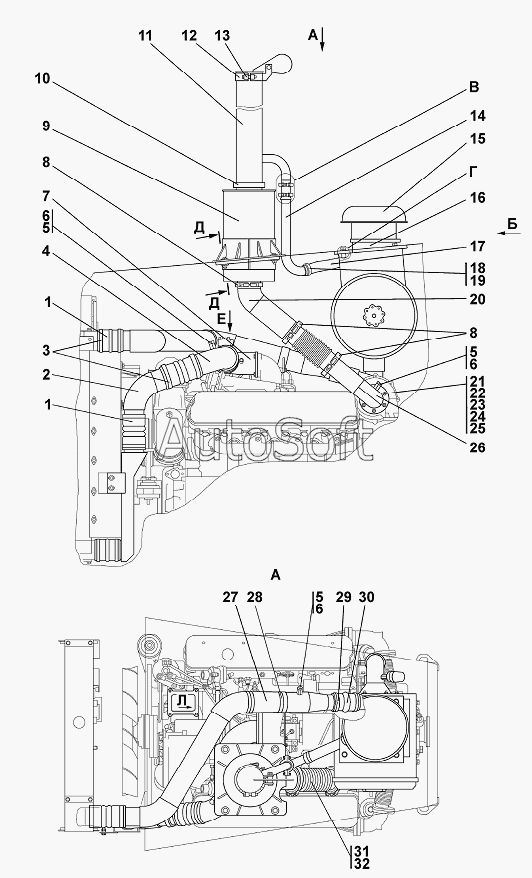

Каталог запасных частей к технике: Промтрактор ТГ-302Я (2010). Установка систем воздухоочистки и выпуска
1
1
2
2
3
4
4
5
5
5
5
6
6
6
7
7
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
23
24
24
25
26
26
27
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Шланг 3071049 | |
| 2 | 2***) | Воздуховод | |
| 2 | 2***) | Воздуховод | |
| 3 | 3***4 | Хомут 3926704 | |
| 4 | 2***) | Воздуховод | |
| 4 | 2***) | Воздуховод | |
| 5 | 3***0 | Пробка | |
| 5 | 3***0 | Пробка | |
| 6 | М***2 | Кольцо 14x20 | |
| 7 | 2***) | Воздуховод | |
| 7 | 2***) | Воздуховод | |
| 8 | 1***) | Хомут | |
| 8 | 1***) | Хомут | |
| 9 | 1***) | Глушитель | |
| 9 | 1***) | Глушитель | |
| 10 | 1***) | Хомут | |
| 10 | 1***) | Хомут | |
| 11 | 1***) | Труба выпускная | |
| 11 | 1***) | Труба выпускная | |
| 12 | 1***) | Крышка с хомутом | |
| 12 | 1***) | Крышка с хомутом | |
| 13 | 2***0 | Болт | |
| 13 | 2***0 | Болт | |
| 14 | 1***) | Труба | |
| 14 | 1***) | Труба | |
| 15 | 4***) | Воздухозаборник | |
| 15 | 4***) | Воздухозаборник | |
| 16 | 1***) | Воздухоочиститель циклонный | |
| 16 | 1***) | Воздухоочиститель циклонный | |
| 17 | 4***4 | Рукав | |
| 17 | 4***0 | Рукав | |
| 18 | 4***) | Хомут | |
| 18 | 4***) | Хомут | |
| 19 | D***2 | Шланговый хомут | |
| 20 | 1***) | Газовод | |
| 20 | 1***) | Газовод | |
| 21 | 3***5 | Гайка М10 | |
| 22 | 2***5 | Гайка М10 | |
| 23 | 3***5 | Шайба | |
| 23 | 3***0 | Шайба | |
| 24 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 25 | 3***2 | Шайба 10 | |
| 26 | 1***) | Газовод | |
| 26 | 1***) | Газовод | |
| 27 | 2***) | Воздуховод | |
| 27 | 2***) | Воздуховод | |
| 28 | 4***) | Хомут | |
| 28 | 4***) | Хомут | |
| 29 | 3***2 | Хомут 3926702 | |
| 30 | 3***1 | Рукав 3071051 | |
| 31 | Е***Б | Компенсатор ЕАЛР.302666.010СБ | |
| 32 | С***Б | Компенсатор СК-524.000.00СБ |
