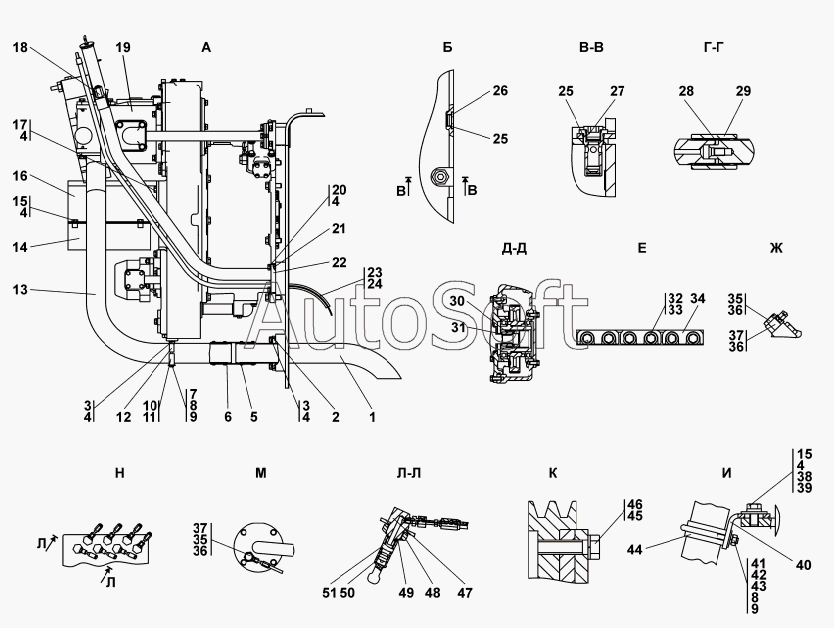

Каталог запасных частей к технике: Промтрактор ТГ-302Я (2010). Установка трансмиссии
33
38
38
37
37
37
36
36
36
35
35
35
34
34
39
32
32
31
30
29
28
27
27
45
51
50
49
48
48
47
47
46
46
26
44
43
42
41
41
40
40
39
8
8
13
13
12
12
11
10
10
9
9
9
14
8
7
6
5
4
4
4
4
4
4
3
3
2
1
19
26
25
25
24
23
22
22
21
20
1
19
18
18
17
16
16
15
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | К***1 | Кольцо 100-110-58-2-ИРП-1314-1 | |
| 3 | Б***0 | Болт М12-6gх30 | |
| 4 | Ш***Т | Шайба12ОТ | |
| 5 | 4***0 | Шланговый хомут | |
| 6 | 4***4 | Рукав | |
| 7 | Б***0 | Болт М8-6gх70 | |
| 8 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 8 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 9 | 3***5 | Шайба | |
| 9 | 3***0 | Шайба | |
| 10 | 3***5 | Бугель | |
| 10 | 3***0 | Бугель | |
| 11 | 4***0 | Уплотнение | |
| 12 | 2***) | Опора | |
| 12 | 2***) | Опора | |
| 13 | 2***7 | Труба | |
| 13 | 2***0 | Труба | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 15 | Б***5 | Болт М12-6gх35 | |
| 16 | 2***) | Кожух | |
| 16 | 2***) | Кожух | |
| 17 | Б***5 | Болт М12-6gх25 | |
| 18 | 4***) | Сапун | |
| 18 | 4***) | Сапун | |
| 19 | 4***5 | Насос НШ150Г-4Л | |
| 19 | 4***6 | Насос НШ150Г-4ЛТ | |
| 20 | Б***5 | Болт М12-6gх35 | |
| 21 | К***8 | Кольцо 080-090-58-2-51-1668 | |
| 22 | 2***) | Горловина | |
| 22 | 2***) | Горловина | |
| 23 | 3***) | Линейка | |
| 24 | 7***5 | Прокладка | |
| 25 | К***8 | Кольцо | |
| 26 | 3***9 | Пробка | |
| 26 | 3***0 | Пробка | |
| 27 | 1***) | Клапан | |
| 27 | 1***) | Клапан | |
| 28 | 5***5 | Кольцо С52 ГОСТ 13943-86 | |
| 29 | 2***8 | Муфта | |
| 30 | 2***2 | Муфта | |
| 31 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 32 | 2***3 | Болт М20-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М20-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 33 | Ш***Т | Шайба 20 ОТ | |
| 34 | 2***3 | Планка | |
| 34 | 2***0 | Планка | |
| 35 | 2***8 | Болт зажимной | |
| 35 | 2***0 | Болт зажимной | |
| 36 | К***8 | Кольцо 018-022-25-2-51-1668 | |
| 37 | 1***0 | Угольник | |
| 37 | 1***0 | Угольник | |
| 38 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 38 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 39 | 3***5 | Шайба 12 | |
| 39 | 3***0 | Шайба 12 | |
| 40 | 2***5 | Кронштейн | |
| 40 | 2***0 | Кронштейн | |
| 41 | 2***7 | Хомут | |
| 41 | 2***0 | Хомут | |
| 42 | Г***8 | Гайка | |
| 43 | Ш***Т | Шайба 8Т | |
| 44 | 4***4 | Пластина | |
| 45 | Ш***0 | Шайба 10 | |
| 46 | 2***4 | Болт специальный | |
| 46 | 2***0 | Болт специальный | |
| 47 | 4***8 | Муфта | |
| 47 | 4***0 | Муфта | |
| 48 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 48 | 3***0 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 49 | 4***1 | Кольцо уплотнительное торцевое комбинированное USIT 1/4"MBm 14/35-00ГЧ" | |
| 50 | 6***2 | Вилка резиновая МБШ 14/35-12 | |
| 51 | 6***3 | Вилка МБШ 14/35-02 |
