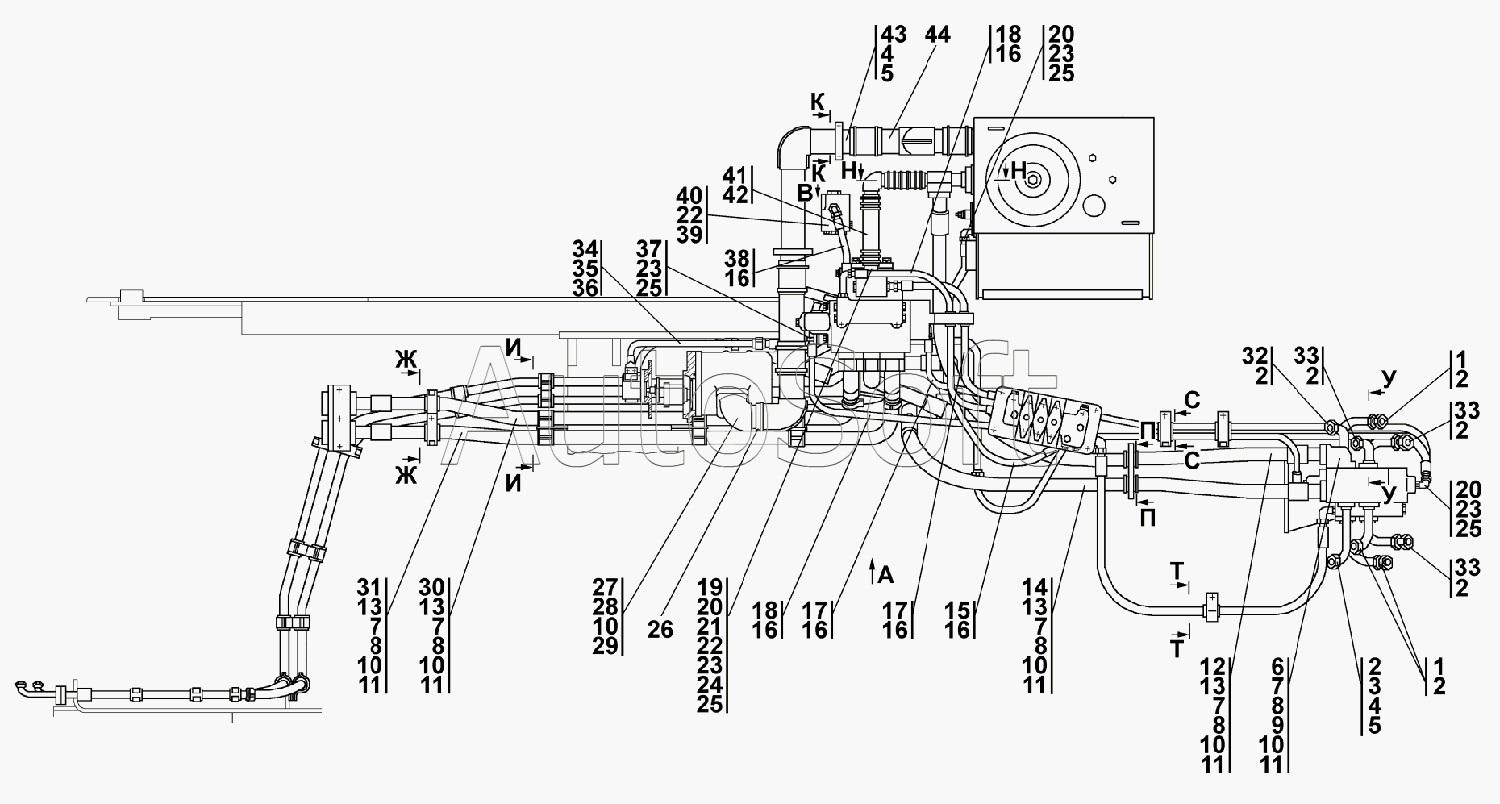

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка гидросистемы
29
34
33
33
33
33
32
32
31
31
30
30
34
28
27
26
26
25
25
25
25
25
24
23
23
23
23
39
44
44
43
43
42
42
41
41
40
22
22
39
38
38
37
37
36
36
35
6
12
11
11
11
11
11
10
10
10
10
10
10
9
9
8
8
8
8
8
7
7
7
7
7
7
6
12
5
5
4
4
4
3
3
2
2
2
2
2
2
2
2
1
17
21
21
20
20
20
20
19
19
18
18
18
1
1
17
17
16
16
16
16
16
16
15
15
14
14
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***П | Трубопровод | |
| 1 | 3***) | Трубопровод | |
| 2 | 4***) | Заглушка | |
| 2 | 4***) | Заглушка | |
| 3 | 4***) | Трубопровод | |
| 3 | 4***) | Трубопровод | |
| 4 | 3***5 | Пробка | |
| 4 | 3***0 | Пробка | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 2***9 | Корпус | |
| 6 | 2***0 | Корпус | |
| 7 | 3***4 | Винт | |
| 7 | 3***0 | Винт | |
| 8 | 4***5 | Шайба защитная | |
| 9 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 10 | Ш***6 | Шайба 16 | |
| 11 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 12 | 3***П | Рукав диаметр 32 | |
| 12 | 3***) | Рукав диаметр 32 | |
| 13 | 4***0 | Фланец | |
| 13 | 4***0 | Фланец | |
| 14 | 3***П | Рукав диаметр 32 | |
| 14 | 3***) | Рукав d.32 | |
| 15 | 4***П | Рукав диаметр 12 | |
| 15 | 4***) | Рукав | |
| 16 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 17 | 4***П | Рукав диаметр 12 | |
| 17 | 4***) | Рукав | |
| 18 | 4***П | Рукав диаметр 12 | |
| 18 | 4***) | Рукав | |
| 19 | 2***) | Трубопровод | |
| 19 | 2***) | Трубопровод | |
| 20 | 5***7 | Угольник ввертной | |
| 20 | 5***0 | Угольник ввертной | |
| 21 | 2***9 | Болт 3М12х1,25-6gх100.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт 3М12х1,25-6gх100.109.40Х029 ГОСТ 7796-70 | |
| 22 | Ш***Т | Шайба12ОТ | |
| 23 | 0***8 | Кольцо | |
| 24 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 25 | Н***2 | Контргайка | |
| 25 | Н***1 | Контргайка | |
| 26 | 4***5 | Рукав | |
| 26 | 4***0 | Рукав | |
| 27 | D***2 | Шланговый хомут | |
| 28 | Б***5 | Болт М16-6gх45 | |
| 29 | 0***1 | Кольцо 092-105-75-2-ИРП1314-1 | |
| 30 | 3***П | Рукав диаметр 32 | |
| 30 | 3***) | Рукав диаметр 32 | |
| 31 | 3***П | Рукав диаметр 32 | |
| 31 | 3***) | Рукав диаметр 32 | |
| 32 | 3***) | Трубопровод | |
| 32 | 3***) | Трубопровод | |
| 33 | 3***П | Трубопровод | |
| 33 | 3***) | Трубопровод | |
| 34 | 4***П | Рукав d12 | |
| 34 | 4***) | Рукав | |
| 35 | D***2 | Шланговый хомут | |
| 36 | 4***3 | Рукав | |
| 36 | 4***0 | Рукав | |
| 37 | 3***) | Угольник | |
| 37 | 3***) | Угольник | |
| 38 | 4***) | Рукав d.12 | |
| 38 | 4***) | Рукав d.12 | |
| 39 | 0***) | Клапан | |
| 39 | 0***) | Клапан | |
| 40 | Б***5 | Болт М12-6gх25 | |
| 41 | 5***П | Хомут | |
| 41 | 5***) | Хомут | |
| 42 | 1***9 | Рукав | |
| 42 | 1***0 | Рукав | |
| 43 | 3***) | Трубопровод | |
| 43 | 3***) | Трубопровод | |
| 44 | 3***) | Трубопровод | |
| 44 | 3***) | Трубопровод |
