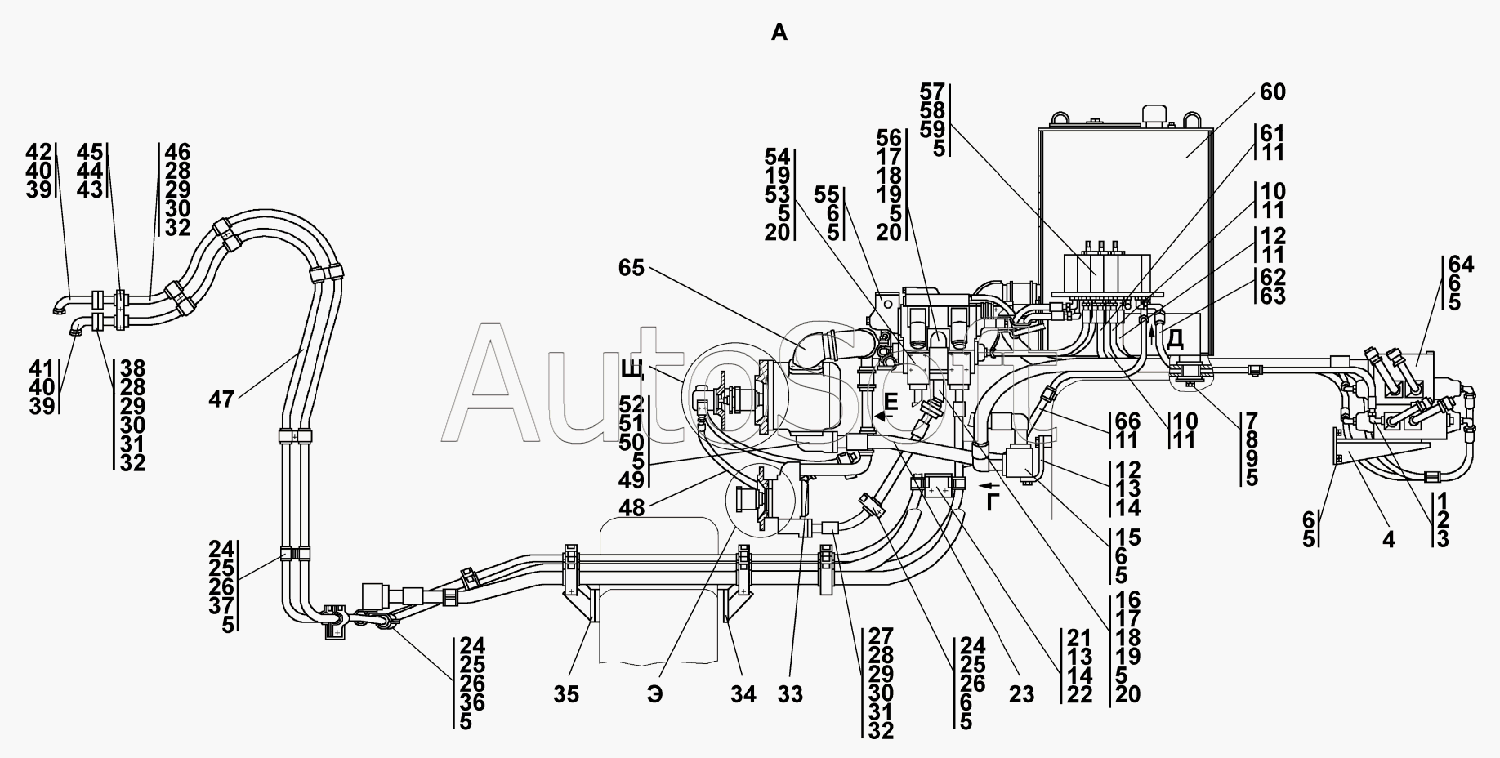

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка гидросистемы
1
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
10
10
11
11
11
11
11
12
12
12
13
13
13
14
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
22
23
23
24
24
24
24
25
25
25
25
26
26
26
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
34
34
35
35
36
37
38
38
39
39
39
40
40
40
41
41
42
42
43
44
45
45
46
46
47
47
48
48
49
50
51
52
52
53
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Кольцо | |
| 2 | Н***2 | Контргайка | |
| 2 | Н***1 | Контргайка | |
| 3 | 5***7 | Угольник ввертной | |
| 3 | 5***0 | Угольник ввертной | |
| 4 | 3***) | Кронштейн | |
| 4 | 3***) | Кронштейн | |
| 5 | Ш***6 | Шайба 16 | |
| 6 | Б***5 | Болт М16х1,5-6gх35 | |
| 7 | 2***) | Амортизатор | |
| 8 | 1***6 | Накладка | |
| 9 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 10 | 4***П | Рукав диаметр 12 | |
| 10 | 4***) | Рукав | |
| 11 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 12 | 4***П | Рукав диаметр 12 | |
| 12 | 4***) | Рукав | |
| 13 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 14 | Ш***Т | Шайба 20 ОТ | |
| 15 | 2***7 | Коллектор | |
| 15 | 2***0 | Коллектор | |
| 16 | 2***) | Переходник | |
| 16 | 2***) | Переходник | |
| 17 | 4***0 | Фланец | |
| 17 | 4***0 | Фланец | |
| 18 | 3***4 | Винт | |
| 18 | 3***0 | Винт | |
| 19 | 4***5 | Шайба защитная | |
| 20 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 21 | 2***) | Кронштейн | |
| 21 | 2***) | Кронштейн | |
| 22 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 23 | 3***П | Рукав диаметр 32 | |
| 23 | 3***) | Рукав диаметр 32 | |
| 24 | 2***0 | Скоба | |
| 24 | 2***0 | Скоба | |
| 25 | 2***1 | Планка | |
| 25 | 2***0 | Планка | |
| 26 | 4***5 | Втулка | |
| 27 | 2***П | Рукав диаметр 16 | |
| 27 | 2***) | Рукав диаметр 16 | |
| 28 | 4***8 | Кольцо защитное | |
| 29 | Б***5 | Болт М12х1,25-6gх35 | |
| 30 | Ш***Т | Шайба12ОТ | |
| 31 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 32 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 33 | 4***) | Угольник | |
| 33 | 4***) | Угольник | |
| 34 | 2***) | Кронштейн | |
| 34 | 2***) | Кронштейн | |
| 35 | 2***) | Кронштейн | |
| 35 | 2***) | Кронштейн | |
| 36 | Б***5 | Болт М12х1,25-6gх25 | |
| 37 | Г***5 | Гайка М16х1,5 | |
| 38 | 2***3 | Фланец | |
| 38 | 2***0 | Фланец | |
| 39 | Н***1 | Гайка накидная | |
| 39 | Н***5 | Гайка накидная | |
| 40 | 4***5 | Заглушка | |
| 40 | 4***0 | Заглушка | |
| 41 | 2***) | Трубопровод | |
| 41 | 2***) | Трубопровод | |
| 42 | 2***П | Трубопровод | |
| 42 | 2***) | Трубопровод | |
| 43 | Ш***Т | Шайба 10 ОТ | |
| 44 | Б***5 | Болт М10-6gх55 | |
| 45 | 3***0 | Бугель | |
| 45 | 3***0 | Бугель | |
| 46 | 2***П | Рукав диаметр 16 | |
| 46 | 2***) | Рукав диаметр 16 | |
| 47 | 2***П | Рукав диаметр 16 | |
| 47 | 2***) | Рукав диаметр 16 | |
| 48 | 4***П | Рукав высокого давления диаметр 16 армированный | |
| 48 | 4***) | Рукав высокого давления диаметр 16 армированный | |
| 49 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 50 | Б***5 | Болт М16-6gх45 | |
| 51 | 7***7 | Шайба защитная | |
| 52 | 4***1 | Корпус | |
| 52 | 4***0 | Корпус | |
| 53 | 2***6 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 53 | 2***0 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 54 | 3***7 | Фланец | |
| 54 | 3***0 | Фланец | |
| 55 | 3***) | Распределитель | |
| 55 | 3***) | Распределитель | |
| 56 | 2***) | Рукав диаметр 32 | |
| 56 | 2***) | Рукав диаметр 32 | |
| 57 | 3***) | Распределитель секционный | |
| 57 | 3***) | Распределитель секционный | |
| 58 | 3***7 | Планка | |
| 58 | 3***0 | Планка | |
| 59 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 59 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 60 | 2***) | Бак гидросистемы | |
| 60 | 2***) | Бак гидросистемы | |
| 61 | 4***П | Рукав диаметр 12 | |
| 61 | 4***) | Рукав | |
| 62 | 0***К | Угольник | |
| 62 | 0***) | Угольник | |
| 63 | 0***) | Рукав диаметр 8 | |
| 63 | 0***) | Рукав диаметр 8 | |
| 64 | 3***) | Распределитель секционный | |
| 64 | 3***) | Распределитель секционный | |
| 65 | 2***) | Трубопровод | |
| 65 | 2***) | Трубопровод | |
| 66 | 2***8 | Кронштейн | |
| 66 | 2***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
