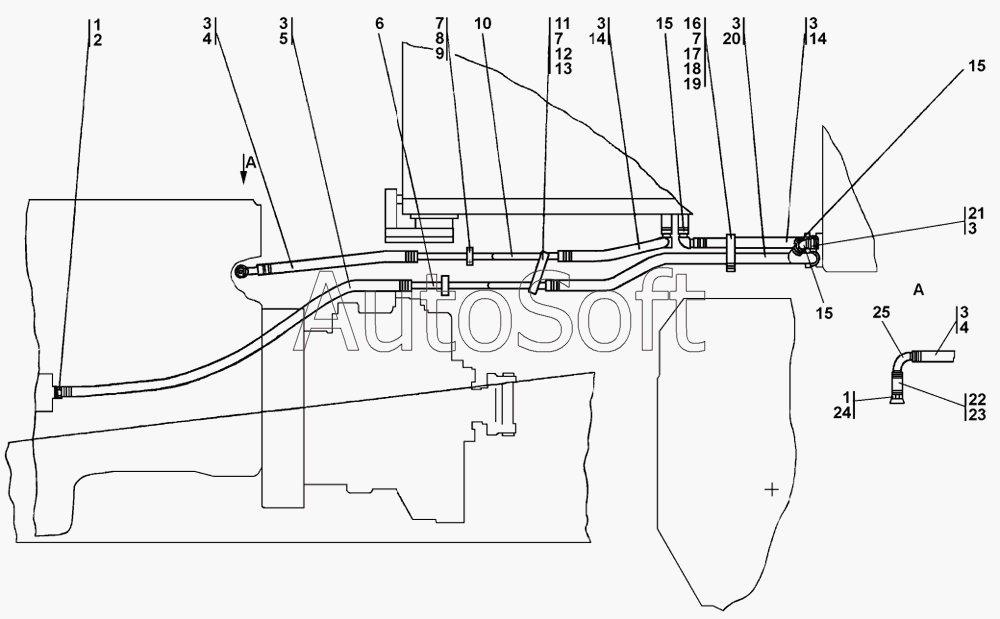

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка системы подогрева
20
14
15
15
15
15
16
17
18
18
19
19
14
14
20
21
21
22
23
23
24
24
25
8
2
2
3
3
3
3
3
3
3
4
4
5
5
6
6
7
7
7
1
1
9
9
10
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Прокладка | |
| 2 | 2***8 | Переходник | |
| 2 | 2***0 | Переходник | |
| 3 | D***2 | Шланговый хомут | |
| 4 | 4***0 | Рукав | |
| 5 | 4***2 | Рукав | |
| 5 | 4***0 | Рукав | |
| 6 | 3***) | Трубопровод | |
| 6 | 3***) | Трубопровод | |
| 7 | Ш***Т | Шайба12ОТ | |
| 8 | Б***0 | Болт М12х1,25-6gх40 | |
| 9 | 2***9 | Прижим | |
| 9 | 2***0 | Прижим | |
| 10 | 2***) | Трубопровод | |
| 10 | 2***) | Трубопровод | |
| 11 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 12 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 13 | 4***9 | Пластина | |
| 13 | 4***0 | Пластина | |
| 14 | 4***9 | Рукав | |
| 14 | 4***0 | Рукав | |
| 15 | 2***) | Переходник | |
| 15 | 2***) | Переходник | |
| 16 | 7***1 | Прокладка | |
| 17 | Б***0 | Болт М16-6gх60 | |
| 18 | 2***8 | Втулка | |
| 18 | 2***0 | Втулка | |
| 19 | 2***7 | Прижим | |
| 19 | 2***0 | Прижим | |
| 20 | 4***4 | Рукав | |
| 20 | 4***0 | Рукав | |
| 21 | 4***1 | Рукав | |
| 21 | 4***0 | Рукав | |
| 22 | D***2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 23 | 4***4 | Рукав | |
| 23 | 4***0 | Рукав | |
| 24 | 2***1 | Переходник | |
| 24 | 2***0 | Переходник | |
| 25 | 2***) | Переходник |
