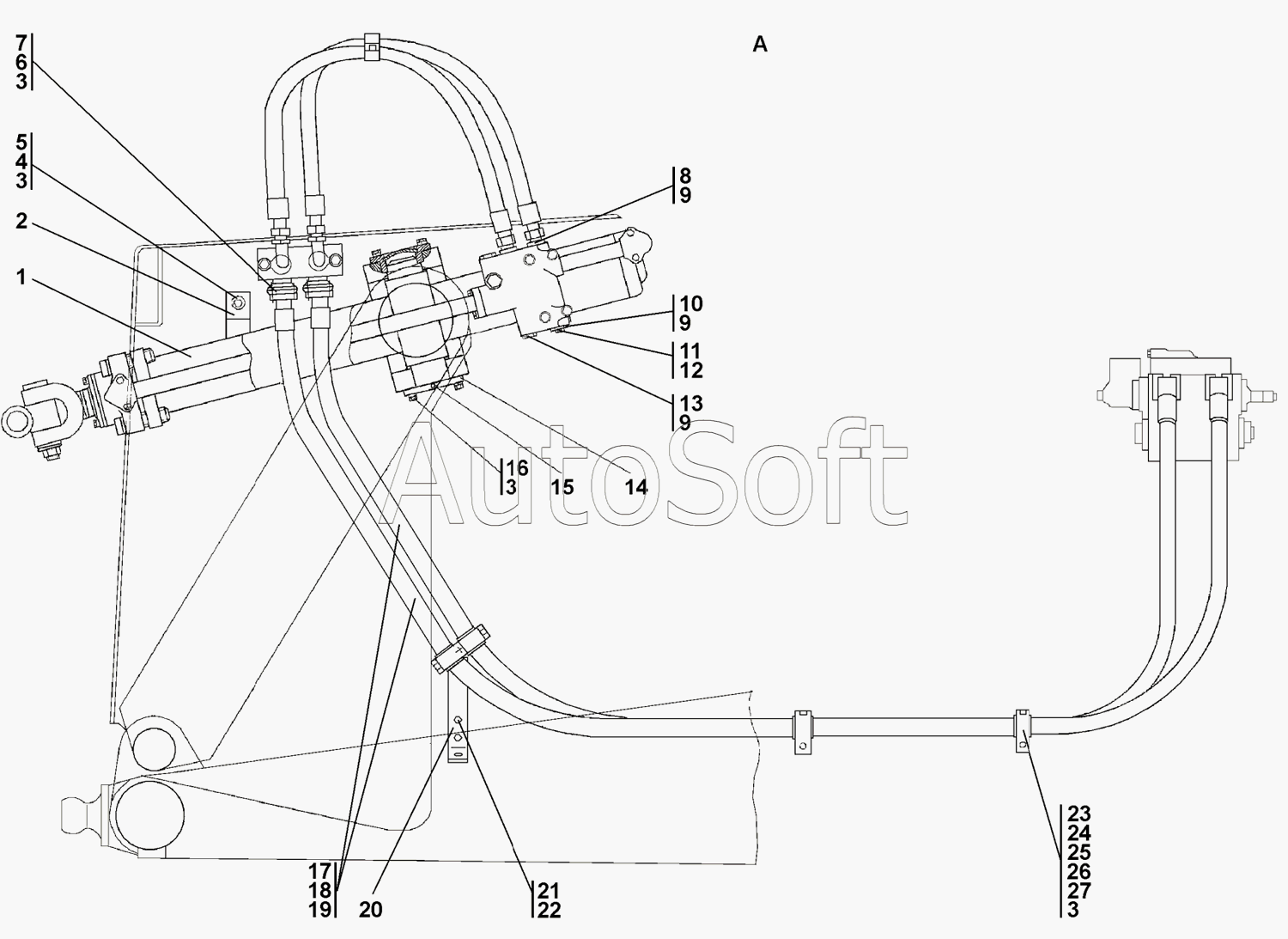

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка гидроцилиндров
21
14
15
15
16
17
17
18
19
20
20
14
21
22
23
23
24
24
25
26
26
27
7
1
2
2
3
3
3
3
4
5
5
6
6
7
1
8
8
9
9
9
10
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Гидроцилиндр | |
| 1 | 2***) | Гидроцилиндр | |
| 2 | 2***0 | Серьга | |
| 2 | 2***0 | Серьга | |
| 3 | Ш***6 | Шайба 16 | |
| 4 | Б***5 | Болт М16х1,5-6gх35 | |
| 5 | 7***9 | Шайба ГОСТ 11371-78 | |
| 5 | 7***0 | Шайба ГОСТ 11371-78 | |
| 6 | 3***4 | Винт | |
| 6 | 3***0 | Винт | |
| 7 | 4***0 | Фланец | |
| 7 | 4***0 | Фланец | |
| 8 | 3***8 | Штуцер ввертной | |
| 8 | 3***0 | Штуцер ввертной | |
| 9 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 10 | 3***0 | Пробка | |
| 10 | 3***0 | Пробка | |
| 11 | 3***5 | Пробка | |
| 11 | 3***0 | Пробка | |
| 12 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 13 | 1***0 | Пробка | |
| 13 | 1***0 | Пробка | |
| 14 | 4***) | Крышка | |
| 14 | 4***) | Крышка | |
| 15 | М***р | Масленка 1.2кд6хр | |
| 15 | М***р | Масленка 1.2ц6хр | |
| 16 | Б***5 | Болт М16-6gх45 | |
| 17 | 3***) | Рукав диаметр 32 | |
| 17 | 3***) | Рукав d.32 | |
| 18 | 4***5 | Шайба защитная | |
| 19 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 2***3 | Кронштейн | |
| 20 | 2***0 | Кронштейн | |
| 21 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 22 | Ш***Т | Шайба 20 ОТ | |
| 23 | 2***0 | Скоба | |
| 23 | 2***0 | Скоба | |
| 24 | 2***1 | Планка | |
| 24 | 2***0 | Планка | |
| 25 | 4***4 | Втулка | |
| 26 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 26 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 27 | Г***5 | Гайка М16х1,5 |
