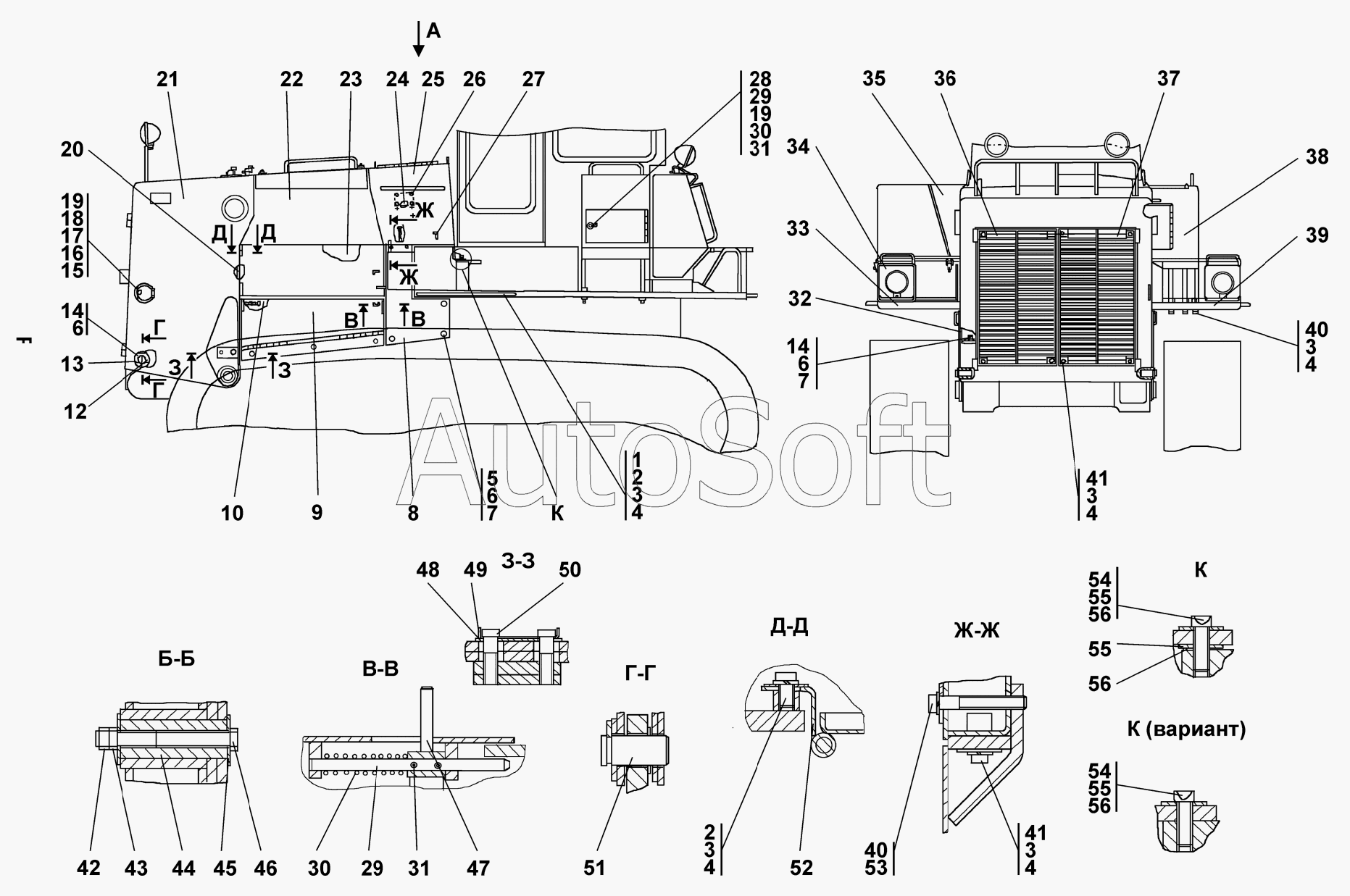

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Облицовка
37
43
42
42
41
41
40
40
40
39
39
38
38
37
43
36
36
35
35
34
34
33
33
32
32
50
56
56
56
56
55
55
55
55
54
54
54
53
53
52
51
31
31
50
49
48
48
47
46
46
45
45
44
8
16
15
14
14
14
13
12
10
10
9
9
16
8
7
7
7
6
6
6
5
5
4
4
4
4
4
4
3
3
3
3
3
2
2
23
30
30
30
29
29
28
27
26
25
25
24
23
1
22
22
21
21
20
19
19
19
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***) | Поручень | |
| 2 | Б***0 | Болт М12х1,25-6gх20 | |
| 3 | Ш***Т | Шайба12ОТ | |
| 4 | 3***0 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 4 | 3***0 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 5 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Ш***6 | Шайба 16 | |
| 7 | 7***9 | Шайба ГОСТ 11371-78 | |
| 7 | 7***0 | Шайба ГОСТ 11371-78 | |
| 8 | 2***) | Боковина | |
| 8 | 2***) | Боковина | |
| 9 | 2***) | Защита | |
| 9 | 2***) | Защита | |
| 10 | 2***) | Защита | |
| 10 | 2***) | Защита | |
| 12 | 2***1 | Накладка | |
| 13 | 2***7 | Накладка | |
| 14 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 15 | Ш***4 | Шплинт 2х14 | |
| 16 | 3***0 | Гайка М8-7Н.6.019 ГОСТ 5918-73 | |
| 16 | 3***0 | Гайка М8-7Н.6.029 ГОСТ 5918-73 | |
| 17 | 4***4 | Защелка | |
| 17 | 4***0 | Защелка | |
| 18 | 4***3 | Ось | |
| 19 | 4***1 | Кольцо | |
| 19 | 4***0 | Кольцо | |
| 20 | 2***П | Петля | |
| 21 | 2***П | Корпус | |
| 21 | 2***) | Корпус | |
| 22 | 2***) | Створка | |
| 22 | 2***) | Створка | |
| 23 | 2***) | Створка | |
| 23 | 2***) | Створка | |
| 24 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
| 25 | 2***) | Капот | |
| 25 | 2***) | Капот | |
| 26 | 3***6 | Заклепка 3120-32-06 | |
| 27 | 2***) | Ручка | |
| 28 | 2***) | Ручка | |
| 29 | 2***5 | Стержень | |
| 30 | 7***3 | Пружина | |
| 30 | 7***0 | Пружина | |
| 31 | Ш***5 | Шплинт 4х25 | |
| 32 | 2***) | Боковина | |
| 32 | 2***) | Боковина | |
| 33 | 2***) | Крыло | |
| 33 | 2***) | Крыло | |
| 34 | 3***) | Кожух | |
| 34 | 3***) | Кожух | |
| 35 | 2***) | Щиток | |
| 35 | 2***) | Щиток | |
| 36 | 3***) | Решетка | |
| 36 | 3***) | Решетка | |
| 37 | 3***) | Решетка | |
| 37 | 3***) | Решетка | |
| 38 | 2***) | Кожух | |
| 38 | 2***) | Кожух | |
| 39 | 2***) | Крыло | |
| 39 | 2***) | Крыло | |
| 40 | 2***5 | Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70 | |
| 40 | 2***0 | Болт М12х1,25-6gх80.109.40Х.029 ГОСТ 7795-70 | |
| 41 | Б***5 | Болт М12х1,25-6gх25 | |
| 42 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 42 | 3***0 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 | |
| 43 | 3***5 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 43 | 3***0 | Гайка М24х2-6Н.04.029 ГОСТ 15522-70 | |
| 44 | 2***7 | Палец | |
| 45 | 3***5 | Шайба | |
| 45 | 3***0 | Шайба | |
| 46 | 2***7 | Болт М24х2.6gх220.109.40Х019 ГОСТ 7796-70 | |
| 46 | 2***0 | Болт М24х2.6gх220.109.40Х029 ГОСТ 7796-70 | |
| 47 | 2***) | Ручка | |
| 48 | 2***1 | Планка | |
| 48 | 2***0 | Планка | |
| 49 | 7***3 | Пластина стопорная | |
| 50 | 2***5 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 50 | 2***0 | Болт М24х2-6gх75 | |
| 51 | 2***2 | Палец | |
| 52 | 2***) | Петля | |
| 53 | 3***1 | Шайба | |
| 53 | 3***0 | Шайба | |
| 54 | 2***0 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 55 | 2***4 | Планка | |
| 55 | 2***0 | Планка | |
| 56 | 7***5 | Пластина стопорная | |
| 56 | 7***0 | Пластина стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
