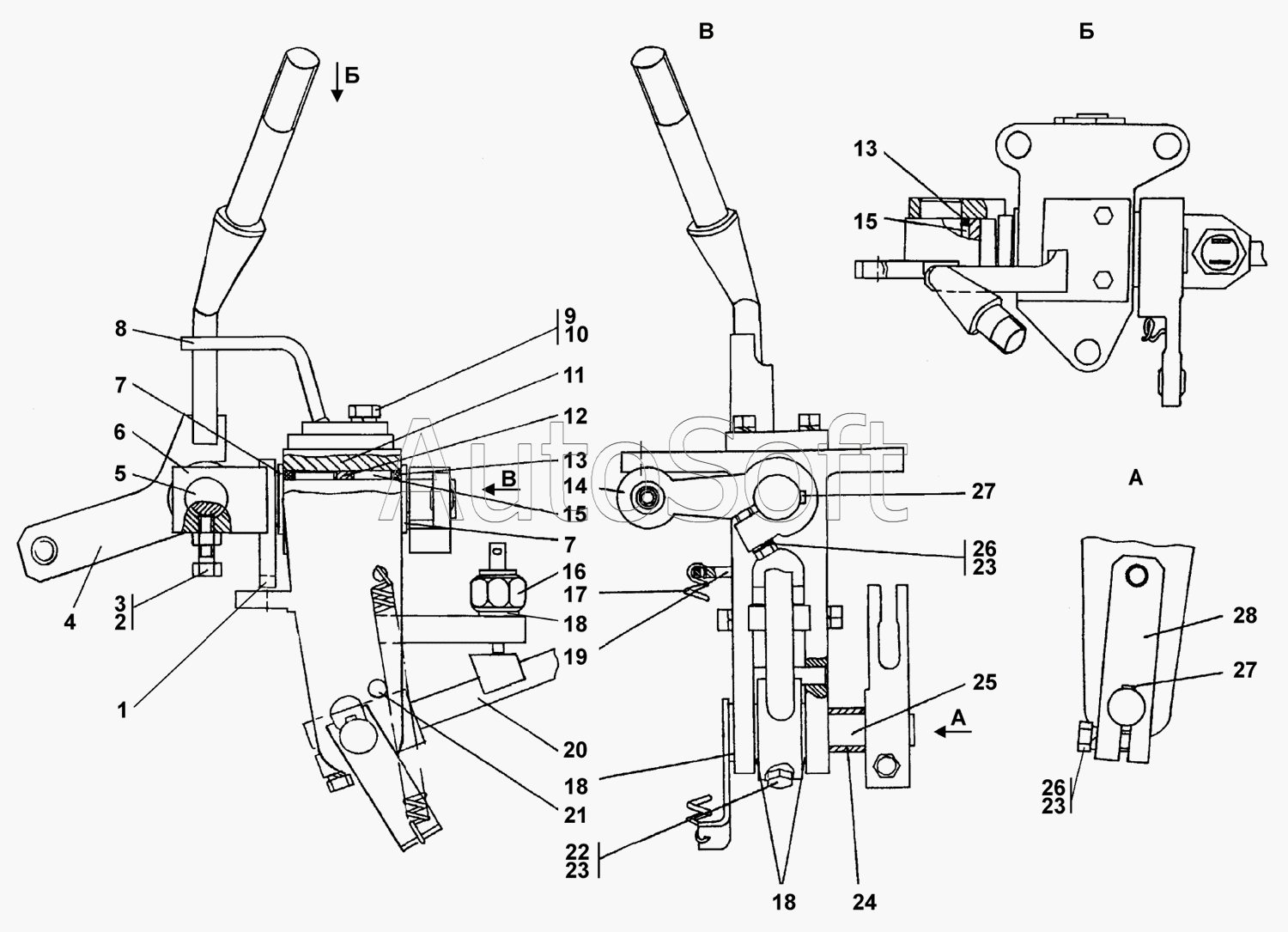

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Блок управления
14
28
27
27
26
26
25
24
23
23
23
22
21
20
19
18
18
18
18
17
16
15
15
1
13
13
12
11
10
9
8
8
7
7
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Кулачок | |
| 2 | Г***6 | Гайка | |
| 3 | Б***0 | Болт М6-6gх20 | |
| 4 | 3***) | Рычаг | |
| 4 | 3***) | Рычаг | |
| 5 | 2***3 | Ось | |
| 6 | 2***5 | Вилка | |
| 7 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 7 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 8 | 3***) | Планка разделительная | |
| 8 | 3***) | Планка разделительная | |
| 9 | Б***6 | Болт М6-6gх16 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***) | Корпус | |
| 12 | 3***9 | Втулка | |
| 13 | 5***3 | Кольцо СП 26,5-19-3,5 ТУ17 РСФСР35-7755-84 | |
| 14 | 2***) | Рычаг | |
| 15 | 9***0 | Подшипник ГОСТ 4060-78 | |
| 16 | Т***4 | Выключатель света заднего хода ВК415 | |
| 17 | 7***1 | Пружина | |
| 18 | 3***0 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 18 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 19 | 2***4 | Упор | |
| 20 | 3***) | Рукоятка | |
| 21 | 3***4 | Штифт | |
| 22 | Б***5 | Болт М8-6gх25 | |
| 23 | Ш***Т | Шайба 6Т | |
| 24 | 2***1 | Проставка | |
| 25 | 3***) | Валик | |
| 26 | Б***0 | Болт М8-6gх30 | |
| 27 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 28 | 2***1 | Рычаг |
