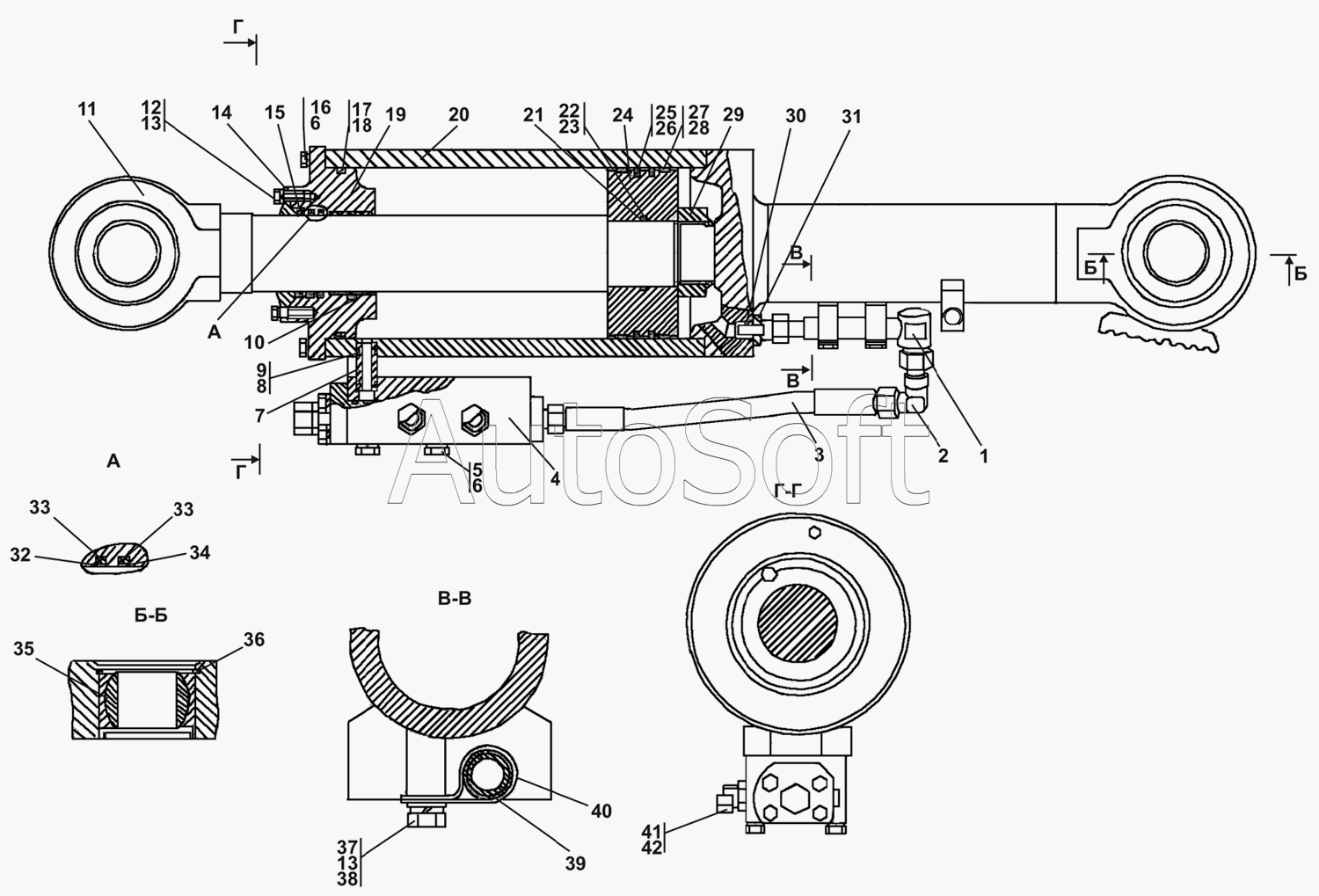

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Гидрораскос
34
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
20
35
36
36
37
38
38
39
39
40
40
41
42
42
8
2501-93-525-20СП(SP)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
2501-93-525СП(SP)
9
10
11
11
12
13
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-93-525-20СП(SP) | 2***) | Гидрораскос | |
| 2501-93-525СП(SP) | 2***) | Гидрораскос | |
| 1 | 2***) | Трубопровод | |
| 1 | 2***) | Трубопровод | |
| 2 | 4***П | Рукав высокого давления d.16 армированный | |
| 2 | 4***) | Рукав высокого давления диаметр 16 армированный | |
| 3 | 4***) | Угольник | |
| 3 | 4***) | Угольник | |
| 4 | 0***П | Гидрозамок | |
| 4 | 0***) | Гидрозамок | |
| 5 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 5 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 6 | Ш***6 | Шайба 16 | |
| 7 | 2***8 | Втулка | |
| 7 | 2***0 | Втулка | |
| 8 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 9 | 2***1 | Кольцо защитное | |
| 10 | Е***0 | Кольцо опорно-направляющее штоковое Е22Т-100-30-3,0 | |
| 11 | 2***2 | Шток | |
| 11 | 2***0 | Шток | |
| 12 | Б***5 | Болт М12х1,25-6gх35 | |
| 13 | Ш***Т | Шайба12ОТ | |
| 14 | 4***1 | Скребок | |
| 15 | 2***) | Грязесъемник 3-d | |
| 16 | 2***8 | Болт М16-6gx60 | |
| 16 | 2***0 | Болт М16-6gх60 | |
| 17 | 2***8 | Кольцо защитное | |
| 18 | 2***8 | Кольцо 210-220-58-2-51-1668 | |
| 19 | 4***8 | Крышка | |
| 20 | 2***) | Корпус | |
| 21 | 2***1 | Шайба защитная | |
| 22 | ***8 | Кольцо 082-090-46-2-51-1668 | |
| 23 | 0***3 | Кольцо 082-090-46-2-3 | |
| 24 | 2***4 | Поршень | |
| 25 | 2***1 | Кольцо уплотнительное | |
| 26 | 2***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 27 | 2***1 | Втулка опорная | |
| 28 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-220-20-4,0 | |
| 29 | 2***4 | Гайка | |
| 30 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 31 | Н***1 | Штуцер ввертной | |
| 31 | Н***1 | Штуцер ввертной | |
| 32 | 2***2 | Кольцо уплотнительное | |
| 33 | 1***8 | Кольцо 105-115-58-2-51-1668 | |
| 34 | 4***6 | Кольцо уплотнительное | |
| 35 | 4***1 | Подшипник ШСЛ80 | |
| 36 | 5***1 | Кольцо С125.Ц9хр ГОСТ 13941-86 | |
| 36 | 5***0 | Кольцо С125.Кд9хр | |
| 37 | Б***5 | Болт М12х1,25-6gх25 | |
| 38 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 39 | 2***0 | Прокладка | |
| 39 | 2***0 | Прокладка | |
| 40 | 2***9 | Хомут | |
| 40 | 2***0 | Хомут | |
| 41 | 4***4 | Колпачок | |
| 42 | 7***8 | Прокладка | |
| 42 | 7***0 | Прокладка |
