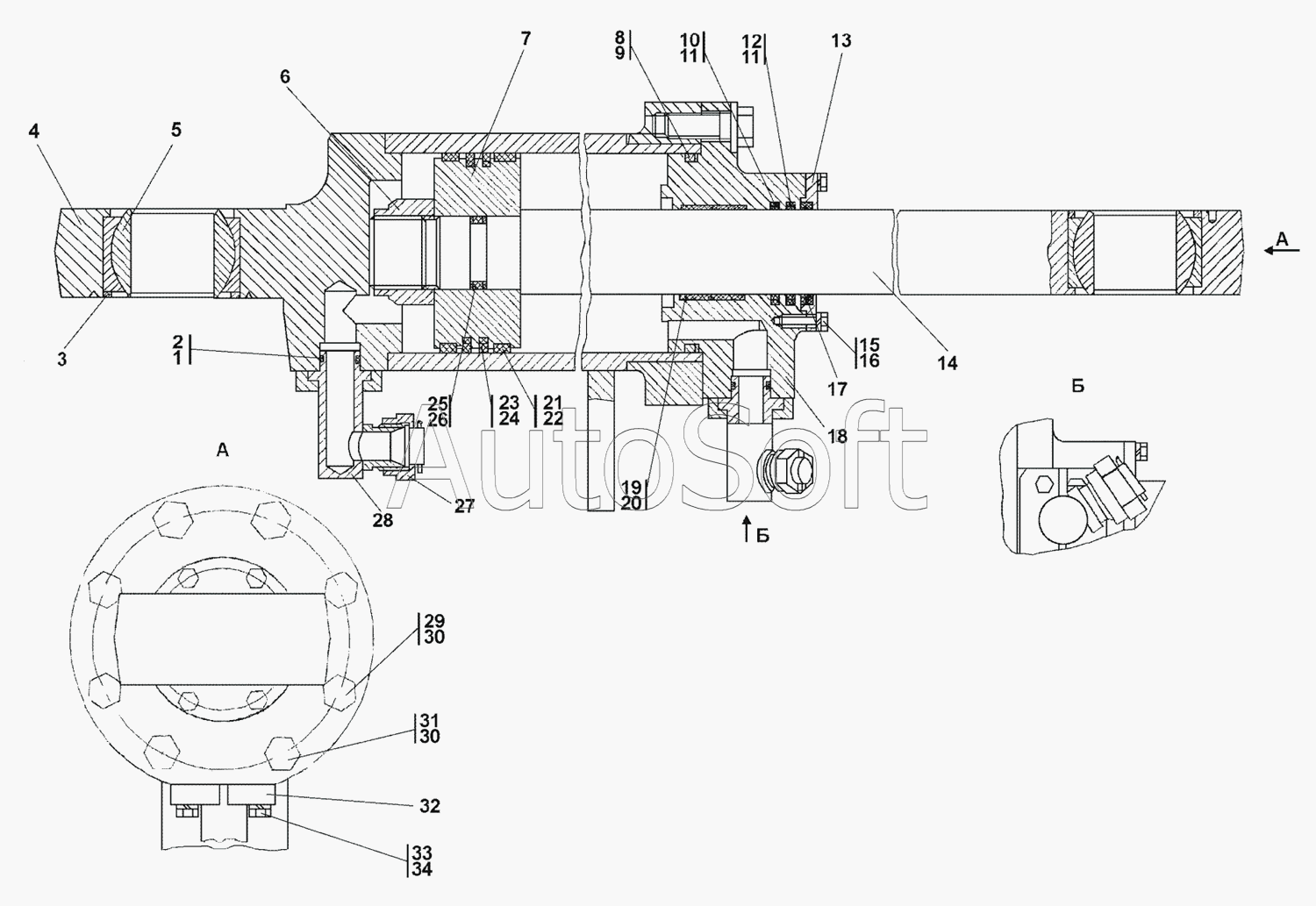

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 2 | 2***0 | Кольцо защитное | |
| 3 | 3***8 | Кольцо | |
| 4 | 2***) | Корпус | |
| 5 | Ш***0 | Подшипник ТУ 37.006.154-89 | |
| 6 | 2***8 | Гайка | |
| 7 | 2***3 | Поршень | |
| 8 | 2***4 | Кольцо защитное | |
| 9 | 1***8 | Кольцо 170-180-58-2-51-1668 | |
| 10 | 2***4 | Кольцо уплотнительное | |
| 11 | 0***8 | Кольцо | |
| 12 | 2***7 | Кольцо уплотнительное | |
| 13 | 2***4 | Скребок | |
| 14 | 2***4 | Шток | |
| 14 | 2***0 | Шток | |
| 15 | 2***0 | Болт М10-6gх35 | |
| 15 | 2***0 | Болт М10-6gx35 | |
| 16 | Ш***Т | Шайба 10 ОТ | |
| 17 | 2***) | Грязесъемник 3-d | |
| 18 | 2***3 | Крышка | |
| 19 | Е***0 | Кольцо опорно-направляющее штоковое | |
| 20 | 2***1 | Кольцо штоковое | |
| 21 | 2***3 | Втулка опорная | |
| 22 | Е***0 | Кольцо опорно-направляющее поршневое | |
| 23 | 2***4 | Кольцо уплотнительное | |
| 24 | 1***8 | Кольцо 160-170-58-2-51-1668 | |
| 25 | 2***4 | Кольцо защитное | |
| 26 | 0***8 | Кольцо 055-065-58-2-51-1668 | |
| 27 | 4***) | Заглушка | |
| 27 | 4***) | Заглушка | |
| 28 | 2***) | Угольник | |
| 29 | 2***0 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт М24х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 30 | Ш***Т | Шайба 24Т | |
| 31 | 2***5 | Болт М24х2-6gх130.109.40Х019 ГОСТ 6402-70 | |
| 31 | 2***0 | Болт М24х2-6gх130.109.40Х.029 ГОСТ 6402-70 | |
| 32 | 2***3 | Фланец | |
| 32 | 2***0 | Фланец | |
| 33 | Б***0 | Болт М12х1,25-6gх40 | |
| 34 | Ш***Т | Шайба12ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
