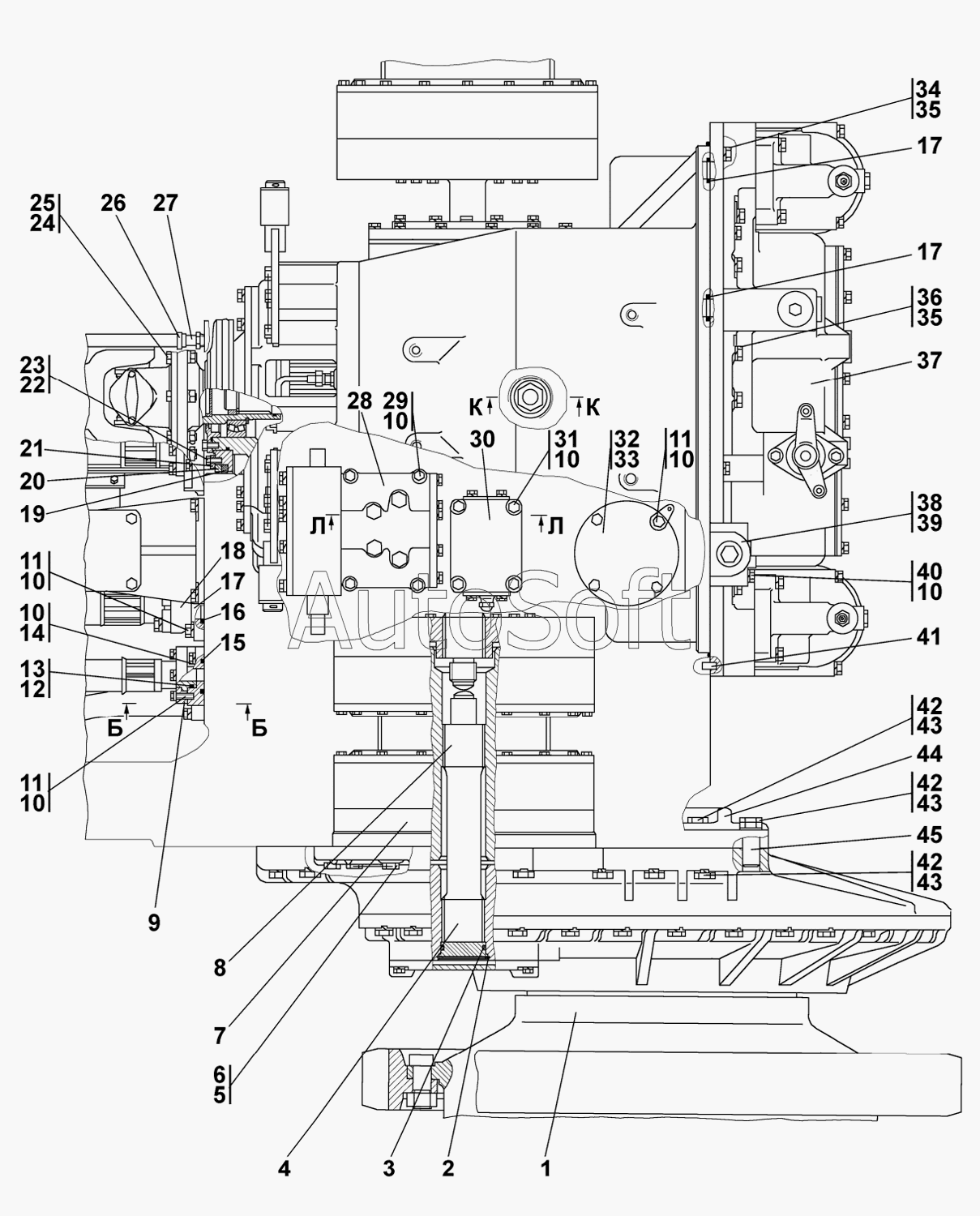

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка трансмиссии
30
36
35
35
34
34
33
32
32
31
36
30
29
29
28
28
27
27
26
37
37
38
38
39
39
40
40
41
42
42
42
42
43
43
43
44
44
45
8
15
14
13
12
11
11
11
10
10
10
10
10
10
10
9
9
16
7
6
5
4
3
2
1
1
16
17
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***) | Передача бортовая | |
| 1 | Т***) | Передача бортовая | |
| 2 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 3 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 4 | 2***) | Торсион | |
| 5 | Г***4 | Проволока | |
| 6 | 2***1 | Болт | |
| 7 | 2***) | Фрикцион бортовой и тормоз остановочный | |
| 8 | 2***) | Торсион | |
| 9 | 2***3 | Фланец | |
| 9 | 2***0 | Фланец | |
| 10 | Ш***Т | Шайба12ОТ | |
| 11 | Б***5 | Болт М12-6gх35 | |
| 12 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 13 | 4***8 | Кольцо защитное | |
| 14 | Б***0 | Болт М12-6gх30 | |
| 15 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 16 | 3***8 | Фланец | |
| 16 | 3***0 | Фланец | |
| 17 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 2***1 | Коллектор | |
| 18 | 2***0 | Коллектор | |
| 19 | 4***1 | Кольцо | |
| 20 | 2***4 | Кольцо | |
| 21 | 2***5 | Сектор | |
| 21 | 2***0 | Сектор | |
| 22 | Ш***Т | Шайба 10 ОТ | |
| 23 | 2***0 | Болт М10-6gх25 | |
| 23 | 2***0 | Болт М10-6gх25 | |
| 24 | 3***0 | Шайба | |
| 24 | 3***0 | Шайба | |
| 25 | 4***5 | Болт специальный | |
| 25 | 4***0 | Болт специальный | |
| 26 | D***2 | Шланговый хомут DIN3017-АS20-32/12C7-W2 | |
| 27 | 4***) | Штуцер | |
| 27 | 4***) | Штуцер | |
| 28 | 1***) | Блок управления | |
| 28 | 1***) | Блок управления | |
| 29 | 2***9 | Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 30 | 2***) | Клапан | |
| 30 | 2***) | Клапан | |
| 31 | Б***0 | Болт M12-6gх80 | |
| 32 | 2***9 | Крышка | |
| 32 | 2***0 | Крышка | |
| 33 | 1***8 | Кольцо 130-135-36-2-51-1668 | |
| 34 | 2***0 | Болт М16х1,5-6gх50.109.40Х019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М16х1,5-6gх50.109.40Х029 ГОСТ 7796-70 | |
| 35 | Ш***6 | Шайба 16 | |
| 36 | 2***2 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 37 | 2***) | Блок трансмиссии | |
| 37 | 2***) | Блок трансмиссии | |
| 38 | 7***6 | Прокладка | |
| 38 | 7***0 | Прокладка | |
| 39 | 2***П | Клапан | |
| 39 | 2***) | Клапан | |
| 40 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 40 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 41 | 3***3 | Штифт | |
| 42 | 2***5 | Болт М24х2-6gх75.109.40Х019 ГОСТ 7796-70 | |
| 42 | 2***0 | Болт М24х2-6gх75 | |
| 43 | Ш***Т | Шайба 24Т | |
| 44 | 2***1 | Планка | |
| 44 | 2***0 | Планка | |
| 45 | 3***0 | Штифт |
