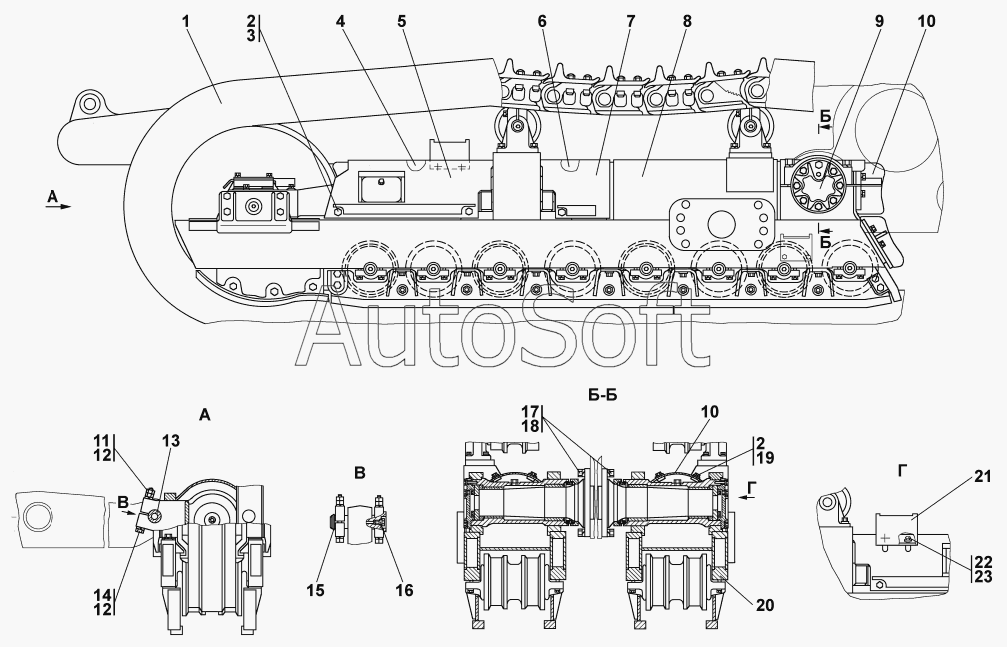

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Система ходовая
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
11
11
12
12
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***) | Гусеница | |
| 2 | 4***1 | Пробка | |
| 3 | 7***9 | Шайба ГОСТ 11371-78 | |
| 3 | 7***0 | Шайба ГОСТ 11371-78 | |
| 4 | Т***) | Кожух | |
| 4 | Т***) | Кожух | |
| 5 | Т***П | Кожух | |
| 5 | Т***) | Кожух | |
| 6 | Т***) | Кожух | |
| 6 | Т***) | Кожух | |
| 7 | Т***П | Кожух | |
| 7 | Т***) | Кожух | |
| 8 | Т***) | Тележка | |
| 8 | Т***) | Тележка | |
| 9 | Т***П | Шарнир | |
| 9 | Т***) | Шарнир | |
| 10 | Т***8 | Кожух | |
| 10 | Т***0 | Кожух | |
| 11 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 11 | 3***0 | Гайка М24х2-6Н.12.029 ГОСТ 15521-70 | |
| 12 | Ш***Т | Шайба 24Т | |
| 13 | Т***1 | Палец | |
| 14 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 14 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 15 | 5***2 | Кольцо С75 ГОСТ 13940-86 | |
| 16 | М***р | Масленка 1.2.Ц6.хр | |
| 17 | 2***5 | Болт М30х2-6gх110.109.40Х019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М30х2-6gх110.109.40Х029 ГОСТ 7796-70 | |
| 18 | 7***2 | Шайба | |
| 18 | 7***0 | Шайба | |
| 19 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 20 | Т***П | Тележка | |
| 20 | Т***) | Тележка | |
| 21 | Т***2 | Подножка | |
| 21 | Т***0 | Подножка | |
| 22 | Б***0 | Болт М8-6gх20 | |
| 23 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
