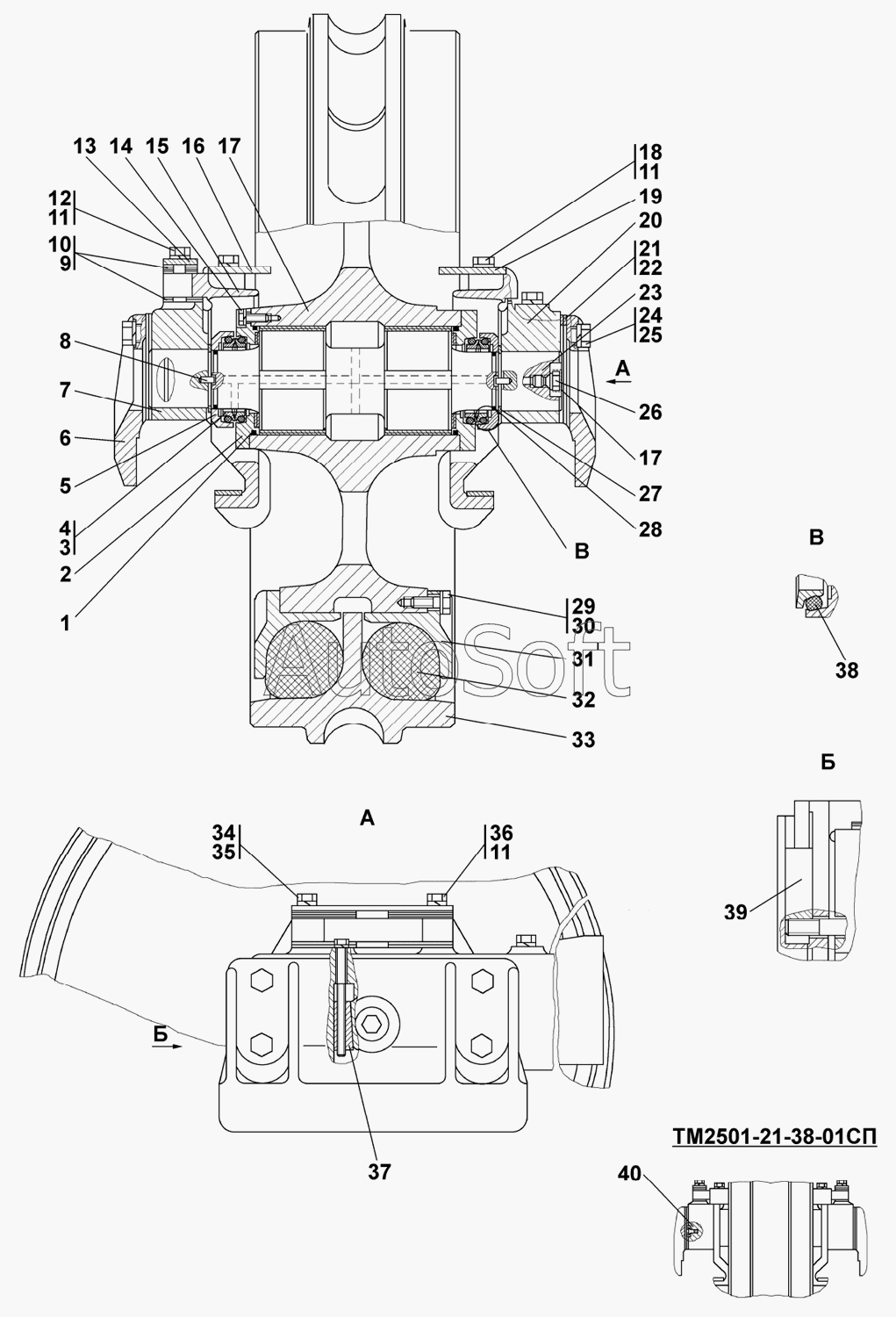

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Колесо натяжное
31
20
21
22
23
24
24
25
26
26
27
28
29
30
30
20
31
32
33
33
34
34
35
36
36
37
38
39
40
ТМ2501-21-38-01СП(SP)
13
2
3
4
5
6
6
7
7
8
9
10
11
11
11
12
12
1
13
14
14
15
15
16
16
17
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТМ2501-21-38-01СП(SP) | Т***) | Колесо натяжное | |
| 1 | 1***8 | Кольцо 130-135-36-2-51-1668 | |
| 2 | 2***) | Фланец | |
| 3 | 2***6 | Кольцо уплотнительное | |
| 4 | 2***2 | Кольцо уплотнительное | |
| 5 | 2***6 | Крышка | |
| 6 | 2***1 | Крышка | |
| 6 | 2***0 | Крышка | |
| 7 | Т***8 | Ползун | |
| 7 | Т***0 | Ползун | |
| 8 | 3***5 | Штифт | |
| 9 | 2***1 | Прокладка | |
| 10 | 2***1 | Прокладка | |
| 11 | Ш***6 | Шайба 16 | |
| 12 | 2***2 | Болт | |
| 12 | 2***0 | Болт | |
| 13 | 2***8 | Планка | |
| 13 | 2***0 | Планка | |
| 14 | 2***1 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | Т***П | Захват | |
| 15 | Т***) | Захват | |
| 16 | 2***9 | Щиток | |
| 16 | 2***0 | Щиток | |
| 17 | Т***П | Ступица | |
| 17 | Т***) | Ступица | |
| 18 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 2***1 | Щиток | |
| 19 | 2***0 | Щиток | |
| 20 | Т***7 | Ползун | |
| 20 | Т***0 | Ползун | |
| 21 | 2***0 | Прокладка | |
| 22 | 2***1 | Прокладка | |
| 23 | 2***7 | Ось | |
| 24 | 2***6 | Болт | |
| 24 | 2***0 | Болт | |
| 25 | Ш***Т | Шайба 20 ОТ | |
| 26 | 3***9 | Пробка | |
| 26 | 3***0 | Пробка | |
| 27 | 5***0 | Кольцо | |
| 28 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 29 | 3***7 | Шайба | |
| 30 | 2***0 | Болт М20х1,5-6gх50 | |
| 30 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 31 | Т***4 | Упор | |
| 31 | Т***0 | Упор | |
| 32 | 4***4 | Сектор упругий | |
| 33 | Т***3 | Обод | |
| 33 | Т***0 | Обод | |
| 34 | 2***0 | Болт М12х1,25-6gх140.90.109.40Х019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М12х1,25-6gх140.90.109.40Х029 ГОСТ 7796-70 | |
| 35 | Ш***Т | Шайба12ОТ | |
| 36 | 2***6 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 37 | 4***8 | Клин | |
| 38 | 4***2 | Кольцо упругое | |
| 39 | 2***4 | Планка | |
| 40 | 2***8 | Ось |
