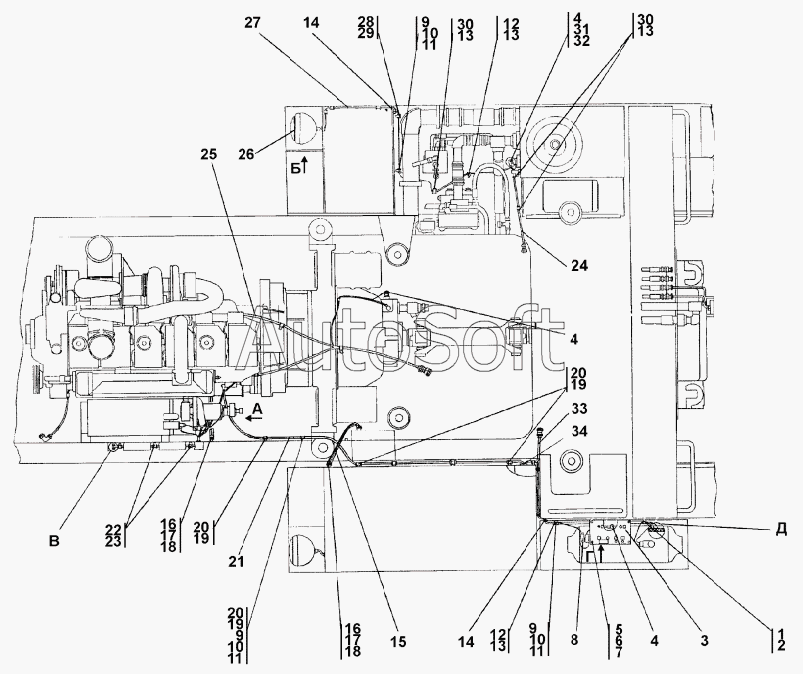

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка электрооборудования на раме
1
2
3
3
4
4
4
5
6
7
8
9
9
9
10
10
10
11
11
11
11
12
12
13
13
13
13
14
14
15
15
16
16
16
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
24
24
25
25
25
25
26
26
26
27
27
28
29
30
30
31
31
32
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Прокладка | |
| 2 | 7***6 | Хомут | |
| 3 | 3***П | Блок управления отопителем | |
| 3 | 3***) | Блок управления отопителя | |
| 4 | 7***7 | Наконечник | |
| 5 | В***2 | Винт В.М6-6gх12 | |
| 6 | Ш***Т | Шайба 6Т | |
| 7 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***) | Провод | |
| 9 | Б***6 | Болт М8-6gх16 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 4***0 | Хомутик | |
| 13 | 7***6 | Прокладка | |
| 14 | 7***5 | Кольцо | |
| 15 | 4***) | Провод | |
| 15 | 4***) | Провод | |
| 16 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 16 | 2***0 | Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70 | |
| 17 | Ш***2 | Шайба 12 | |
| 18 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 19 | 7***7 | Хомутик | |
| 20 | 7***3 | Прокладка | |
| 21 | 3***) | Провод | |
| 21 | 3***) | Провод | |
| 22 | 7***4 | Прокладка | |
| 23 | 7***9 | Хомутик | |
| 24 | 2***П | Жгут | |
| 24 | 2***) | Жгут | |
| 25 | 2***П | Электрооборудование двигателя | |
| 25 | 2***) | Электрооборудование двигателя | |
| 25 | 2***) | Электрооборудование двигателя | |
| 25 | 2***) | Электрооборудование двигателя | |
| 26 | 4***5 | Фара 3136.3711010 | |
| 26 | 4***6 | Фара 3137.3711010 | |
| 26 | 4***7 | Фара 3131.3711010 | |
| 27 | 2***) | Провод | |
| 27 | 2***) | Провод | |
| 28 | 7***7 | Прокладка | |
| 29 | 7***0 | Хомутик | |
| 30 | 4***9 | Хомутик | |
| 31 | Т***9 | Шайба | |
| 31 | Т***0 | Шайба | |
| 32 | 4***6 | Заглушка | |
| 33 | 2***П | Установка электрооборудования в контейнере АКБ | |
| 33 | 2***П | Установка электрооборудования в контейнере АКБ | |
| 33 | 2***) | Установка электрооборудования в контейнере АКБ | |
| 34 | 7***2 | Кольцо |
