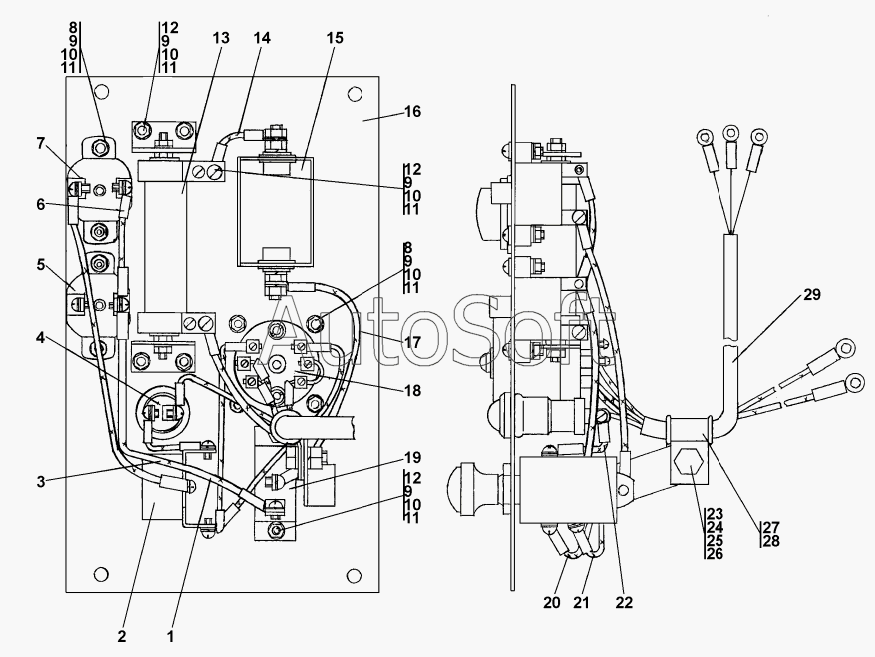

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Блок управления отопителя
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
12
12
11
11
11
11
11
10
10
10
10
10
9
9
9
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***) | Провод | |
| 2 | Т***2 | Переключатель П305 | |
| 3 | 3***) | Провод | |
| 4 | Т***2 | Фонарь контрольной лампы ПД 20-Л | |
| 5 | 2***2 | Предохранитель термобиметаллический 291.3722 | |
| 6 | 4***) | Провод | |
| 7 | 2***2 | Предохранитель термобиметаллический 292.3722 | |
| 8 | В***6 | Винт ВМ4-6gх16 | |
| 9 | Г***4 | Гайка | |
| 10 | Ш***4 | Шайба 4 | |
| 11 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 12 | В***2 | Винт ВМ4-6gх12 | |
| 13 | С***е | Сопротивление | |
| 14 | 3***) | Провод | |
| 15 | Т***9 | Спираль контроля | |
| 16 | 3***) | Крышка | |
| 17 | 3***) | Провод | |
| 18 | Т***8 | Реле перегрева РС 404 | |
| 19 | Т***3 | Переключатели ТУ16-526.016-73 | |
| 20 | 3***) | Провод | |
| 21 | 3***) | Провод | |
| 22 | 3***) | Провод | |
| 23 | Б***6 | Болт М8-6gх16 | |
| 24 | Г***8 | Гайка | |
| 25 | Ш***Т | Шайба 8Т | |
| 26 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 7***5 | Прокладка | |
| 28 | 7***6 | Хомут | |
| 29 | 3***) | Жгут |
