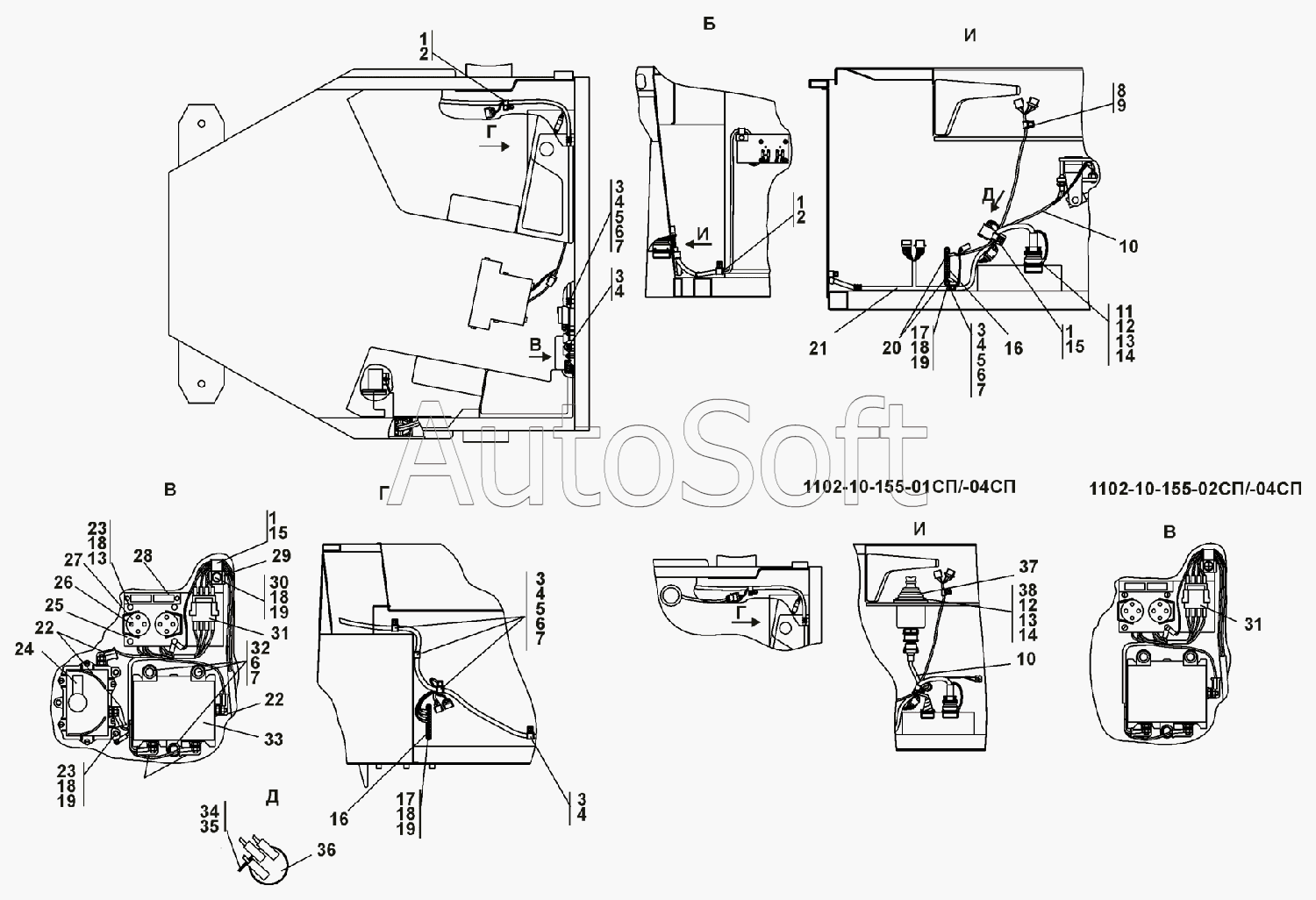

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка электрооборудования пола кабины
1
1
1
1
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
6
6
6
6
7
7
7
7
7
8
9
10
10
11
12
12
13
13
13
14
14
14
15
15
16
16
17
17
18
18
18
18
18
19
19
19
19
19
20
21
21
22
22
23
23
24
25
25
26
27
28
28
29
29
30
31
31
31
32
33
34
35
36
37
38
1102-10-155-02СП/-04СП
1102-10-155-01СП/-04СП
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-10-155-01СП/-04СП | 1***П | Установка электрооборудования пола кабины | |
| 1102-10-155-02СП/-04СП | 1***П | Установка электрооборудования пола кабины | |
| 1 | 7***4 | Прокладка | |
| 2 | 7***9 | Хомутик | |
| 3 | 7***3 | Прокладка | |
| 4 | 7***7 | Хомутик | |
| 5 | Б***6 | Болт М8-6gх16 | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | Ш***8 | Шайба | |
| 7 | Ш***8 | Шайба | |
| 8 | 4***9 | Хомутик | |
| 9 | 7***6 | Прокладка | |
| 10 | 1***) | Жгут | |
| 11 | В***2 | Винт В.М4-6gх12 | |
| 12 | Г***4 | Гайка | |
| 13 | Ш***4 | Шайба 4 | |
| 14 | Ш***4 | Шайба 4 | |
| 14 | Ш***4 | Шайба 4 | |
| 15 | 7***6 | Хомут | |
| 16 | 1***0 | Панель соединительная 17.3723.000 | |
| 17 | Б***0 | Болт М6-6gх20 | |
| 18 | Ш***Т | Шайба 6Т | |
| 19 | Ш***6 | Шайба 6 | |
| 19 | Ш***6 | Шайба 6 | |
| 20 | В***6 | Винт В.М5-6gх16 | |
| 21 | 1***) | Жгут | |
| 21 | 1***) | Жгут | |
| 22 | 7***7 | Наконечник | |
| 23 | В***2 | Винт В.М6-6gх12 | |
| 24 | 2***0 | Регулятор напряжения 2712.37020010 | |
| 25 | 2***9 | Панель | |
| 25 | 2***0 | Панель | |
| 26 | В***5 | Винт В.М3-6gх25 | |
| 27 | Ы***У | Розетка 47К | |
| 28 | 4***8 | Табличка | |
| 28 | 4***0 | Табличка | |
| 29 | 1***) | Жгут | |
| 29 | 2***) | Клипса | |
| 30 | Б***6 | Болт М6-6gх16 | |
| 31 | 1***) | Жгут | |
| 31 | 1***) | Жгут | |
| 32 | Б***5 | Болт М8-6gх35 | |
| 33 | Т***1 | Преобразователь напряжения 2712.37020010 | |
| 34 | 4***0 | Хомутик | |
| 35 | 7***2 | Прокладка | |
| 36 | Т***7 | Прерыватель контрольной лампы ручного тормоза | |
| 37 | А***3 | Аппарат управления АУГМП20.3 | |
| 38 | В***6 | Винт В.М4-6gх16 |
