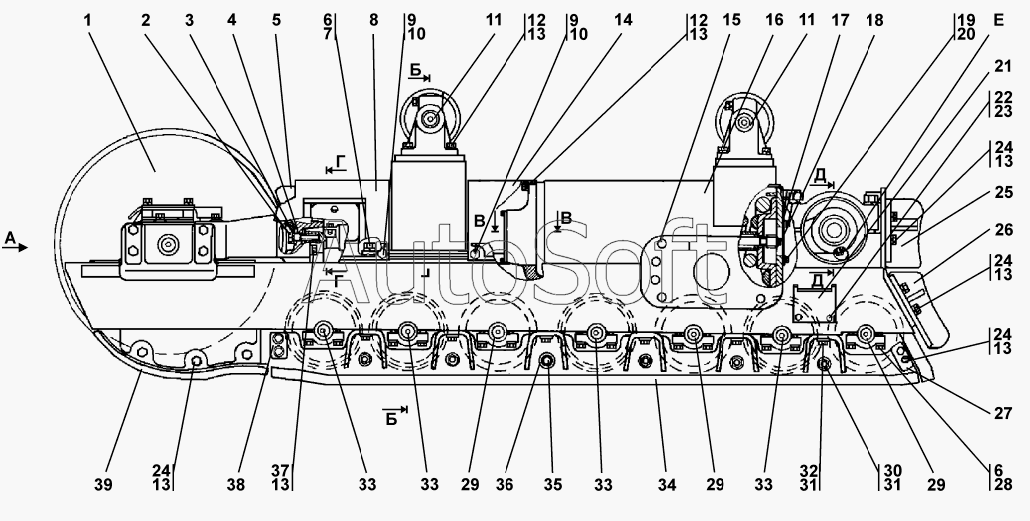

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Тележка
25
29
29
29
29
28
28
27
27
26
26
26
26
30
25
25
25
24
24
24
24
24
23
22
22
21
35
39
39
38
38
37
37
36
36
35
21
34
34
33
33
33
33
33
32
32
31
31
31
30
6
6
10
10
10
9
9
9
8
8
8
8
7
6
11
11
5
5
4
3
2
2
1
1
1
16
20
19
18
18
17
17
16
16
16
1
15
14
14
14
14
13
13
13
13
13
13
13
12
12
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Колесо натяжное | |
| 1 | 2***) | Колесо натяжное | |
| 1 | 2***) | Колесо натяжное | |
| 1 | 2***) | Колесо натяжное | |
| 2 | 2***0 | Болт М30х2-6gх80.109.40Х019 ГОСТ 7798-70 | |
| 2 | 2***0 | Болт М30х2-6gх80.109.40Х029 ГОСТ 7798-70 | |
| 3 | 4***2 | Пластина | |
| 4 | 4***1 | Эксцентрик | |
| 5 | 2***7 | Опора | |
| 5 | 2***0 | Опора | |
| 6 | 2***5 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М24х2-6gх110 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 24Т | |
| 8 | 2***П | Кожух | |
| 8 | 2***) | Кожух | |
| 8 | 2***) | Кожух | |
| 8 | 2***) | Кожух | |
| 9 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 10 | 7***9 | Шайба ГОСТ 11371-78 | |
| 10 | 7***0 | Шайба ГОСТ 11371-78 | |
| 11 | 2***) | Каток поддерживающий | |
| 11 | 2***) | Каток поддерживающий | |
| 12 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 12 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 13 | Ш***Т | Шайба 20 ОТ | |
| 14 | 2***П | Кожух | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 14 | 2***) | Кожух | |
| 15 | 4***1 | Пробка | |
| 16 | 2***) | Рама тележки | |
| 16 | 2***) | Рама тележки | |
| 16 | 2***) | Рама тележки | |
| 16 | 2***) | Рама тележки | |
| 17 | 4***4 | Прокладка | |
| 17 | 4***0 | Прокладка | |
| 18 | 4***5 | Крышка | |
| 18 | 4***0 | Крышка | |
| 19 | Б***5 | Болт М12х1,25-6gх25 | |
| 20 | Ш***Т | Шайба12ОТ | |
| 21 | 4***9 | Подножка | |
| 21 | 4***0 | Подножка | |
| 22 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 23 | Ш***6 | Шайба 16 | |
| 24 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 2***П | Отбойник | |
| 25 | 2***) | Отбойник | |
| 25 | 2***) | Отбойник | |
| 25 | 2***) | Отбойник | |
| 26 | 2***П | Отбойник | |
| 26 | 2***) | Отбойник | |
| 26 | 2***) | Отбойник | |
| 26 | 2***) | Отбойник | |
| 27 | 2***4 | Накладка | |
| 27 | 2***0 | Накладка | |
| 28 | 3***5 | Шайба | |
| 28 | 3***0 | Шайба | |
| 29 | Т***1 | Каток опорный | |
| 29 | Т***0 | Каток опорный | |
| 30 | 3***1 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 30 | 3***0 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 | |
| 31 | 3***0 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 31 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 32 | 2***5 | Болт М24х2.6gх50.109.40Х019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М24х2.6gх50.109.40Х029 ГОСТ 7796-70 | |
| 33 | Т***0 | Каток опорный | |
| 33 | Т***0 | Каток опорный | |
| 34 | 2***) | Щиток | |
| 34 | 2***) | Щиток | |
| 35 | 2***1 | Стяжка | |
| 35 | 2***0 | Стяжка | |
| 36 | 2***9 | Втулка | |
| 36 | 2***0 | Втулка | |
| 37 | 2***0 | Болт М20х1,5-6gх170 ГОСТ 7796-70 | |
| 37 | 2***0 | Болт М20х1,5-6gх170 ГОСТ 7796-70 | |
| 38 | 2***5 | Накладка | |
| 38 | 2***0 | Накладка | |
| 39 | 2***4 | Отбойник | |
| 39 | 2***0 | Отбойник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
