Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Колесо натяжное
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
25
26
27
28
29
29
30
31
31
32
33
34
35

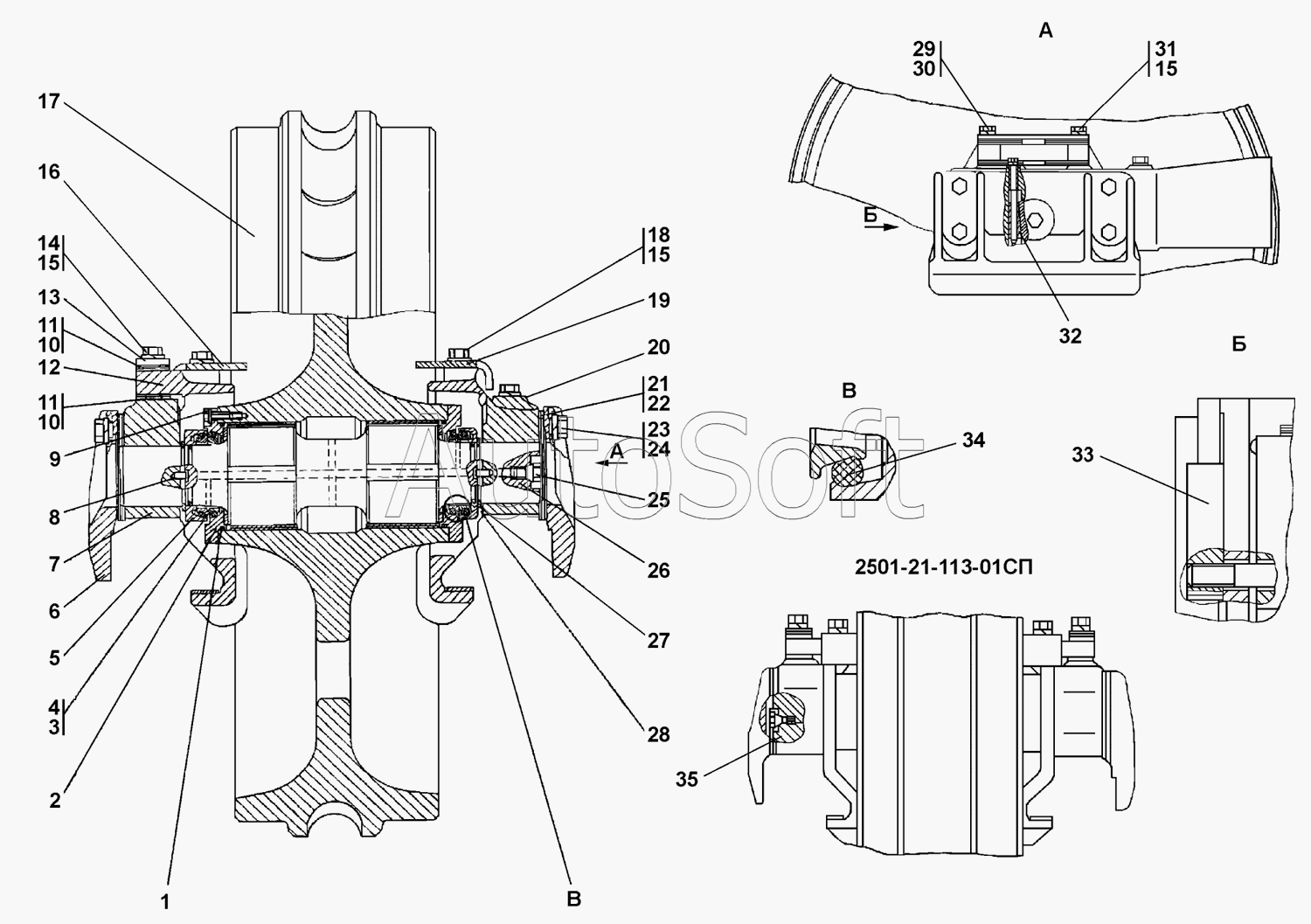

2501-21-113-01СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-21-113-01СП(SP) | 2***) | Колесо натяжное | |
| 1 | 1***8 | Кольцо 130-135-36-2-51-1668 | |
| 2 | 2***) | Фланец | |
| 3 | 2***2 | Кольцо уплотнительное | |
| 4 | 2***6 | Кольцо уплотнительное | |
| 5 | 2***6 | Крышка | |
| 6 | 2***1 | Крышка | |
| 6 | 2***0 | Крышка | |
| 7 | 2***5 | Ползун | |
| 7 | 2***0 | Ползун | |
| 8 | 3***5 | Штифт | |
| 8 | 3***0 | Штифт | |
| 9 | 2***1 | Болт | |
| 9 | 2***0 | Болт | |
| 10 | 2***1 | Прокладка | |
| 11 | 2***1 | Прокладка | |
| 12 | 2***) | Захват | |
| 12 | 2***) | Захват | |
| 13 | 2***8 | Планка | |
| 13 | 2***0 | Планка | |
| 14 | 2***2 | Болт | |
| 14 | 2***0 | Болт | |
| 15 | Ш***6 | Шайба 16 | |
| 16 | 2***9 | Щиток | |
| 16 | 2***0 | Щиток | |
| 17 | 2***) | Колесо натяжное | |
| 17 | 2***) | Колесо натяжное | |
| 18 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 19 | 2***1 | Щиток | |
| 19 | 2***0 | Щиток | |
| 20 | 2***4 | Ползун | |
| 20 | 2***0 | Ползун | |
| 21 | 2***0 | Прокладка | |
| 22 | 2***1 | Прокладка | |
| 23 | 2***6 | Болт | |
| 23 | 2***0 | Болт | |
| 24 | Ш***Т | Шайба 20 ОТ | |
| 25 | 3***9 | Пробка | |
| 25 | 3***0 | Пробка | |
| 26 | 2***7 | Ось | |
| 27 | 5***0 | Кольцо | |
| 28 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 29 | 2***0 | Болт М12х1,25-6gх140.90.109.40Х019 ГОСТ 7796-70 | |
| 29 | 2***0 | Болт М12х1,25-6gх140.90.109.40Х029 ГОСТ 7796-70 | |
| 30 | Ш***Т | Шайба12ОТ | |
| 31 | 2***6 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 32 | 4***8 | Клин | |
| 33 | 2***4 | Планка | |
| 34 | 4***2 | Кольцо упругое | |
| 35 | 2***8 | Ось |
