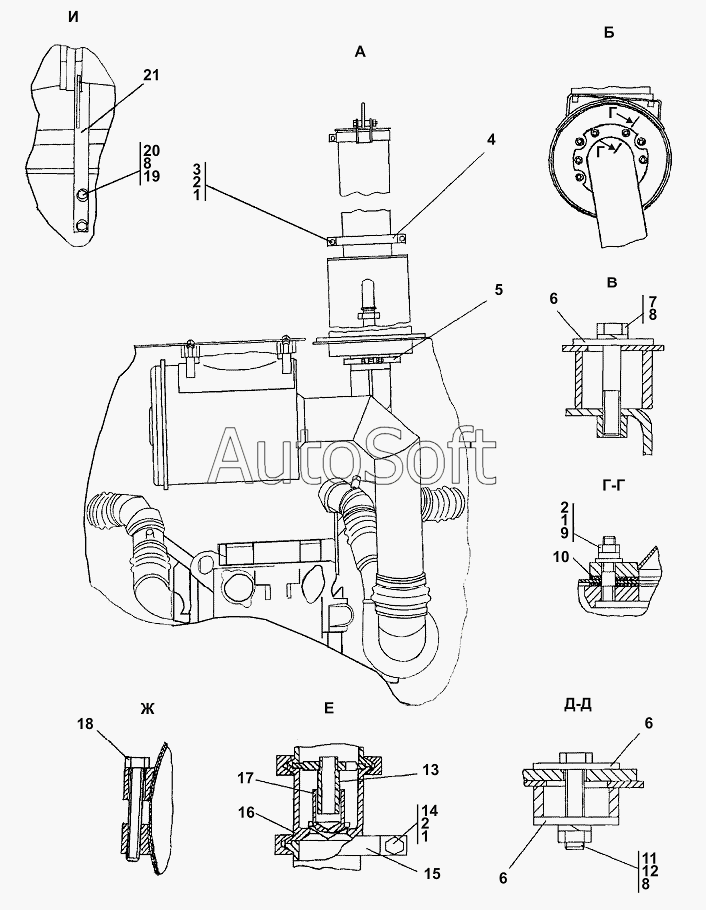

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка систем воздухоочистки и выпуска
10
21
21
20
19
19
18
18
17
16
15
15
14
13
12
11
1
1
1
10
9
9
8
8
8
7
7
6
6
6
6
5
5
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***Т | Шайба 8Т | |
| 2 | Г***8 | Гайка | |
| 3 | Б***0 | Болт М8-6gх70 | |
| 4 | 2***П | Бугель | |
| 4 | 2***) | Бугель | |
| 5 | 1***) | Хомут | |
| 5 | 1***) | Хомут | |
| 6 | 3***3 | Шайба | |
| 6 | 3***0 | Шайба | |
| 7 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 7 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 8 | Ш***Т | Шайба12ОТ | |
| 9 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 10 | 4***3 | Прокладка | |
| 10 | 4***0 | Прокладка | |
| 11 | Б***5 | Болт М12х1,25-6gx55 | |
| 12 | Г***5 | Гайка М12х1,25 | |
| 13 | 0***) | Направляющая | |
| 14 | Б***0 | Болт М8-6gх30 | |
| 15 | 4***5 | Хомут | |
| 15 | 4***0 | Хомут | |
| 16 | 0***5 | Корпус | |
| 17 | 0***6 | Клапан | |
| 18 | 2***0 | Болт | |
| 18 | 2***0 | Болт | |
| 19 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 20 | Б***0 | Болт М12-6gх30 | |
| 21 | 2***) | Кронштейн | |
| 21 | 2***) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
