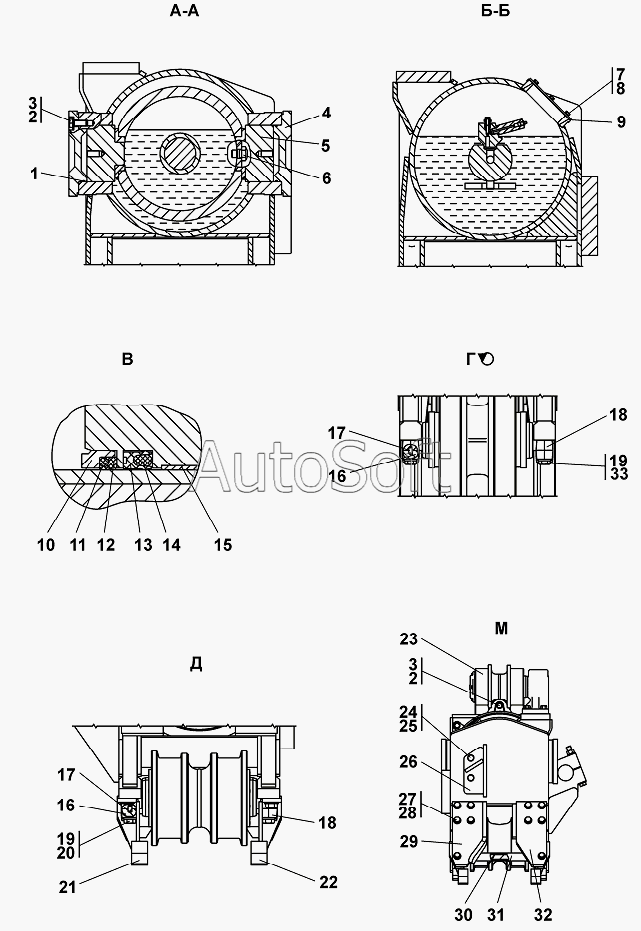

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Тележка
27
22
22
23
23
24
24
25
25
26
26
26
26
27
21
28
28
29
29
29
29
30
30
31
32
33
33
11
2
2
2
3
3
3
4
5
6
7
8
9
9
10
1
12
13
14
15
16
16
17
17
18
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Кольцо 145-150-36-2-51-1668 | |
| 2 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 3 | 3***1 | Шайба | |
| 3 | 3***0 | Шайба | |
| 4 | 4***5 | Крышка | |
| 5 | 2***0 | Вкладыш | |
| 6 | 1***7 | Стопор | |
| 7 | Б***6 | Болт М8-6gх16 | |
| 8 | Ш***Т | Шайба 8Т | |
| 9 | 4***7 | Прокладка | |
| 9 | 4***0 | Прокладка | |
| 10 | 4***6 | Каркас | |
| 11 | 4***3 | Кольцо упругое | |
| 12 | 4***2 | Манжета | |
| 13 | 4***3 | Манжета | |
| 14 | 4***4 | Кольцо упругое | |
| 15 | 4***9 | Втулка | |
| 16 | 2***1 | Крышка | |
| 17 | 3***2 | Штифт | |
| 18 | 2***6 | Крышка | |
| 19 | 3***5 | Шайба | |
| 19 | 3***0 | Шайба | |
| 20 | 2***5 | Болт М24х2-6gх150.109.40Х019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М24х2-6gх150.109.40Х029 ГОСТ 7796-70 | |
| 21 | 2***) | Щиток | |
| 21 | 2***) | Щиток | |
| 22 | 2***П | Щиток | |
| 22 | 2***) | Щиток | |
| 23 | 2***) | Каток поддерживающий | |
| 23 | 2***) | Каток поддерживающий | |
| 24 | 2***0 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 26 | 2***П | Отбойник | |
| 26 | 2***) | Отбойник | |
| 26 | 2***) | Отбойник | |
| 26 | 2***) | Отбойник | |
| 27 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 27 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 28 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 28 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 29 | 3***П | Отбойник | |
| 29 | 3***) | Отбойник | |
| 29 | 3***) | Отбойник | |
| 29 | 3***) | Отбойник | |
| 30 | 2***1 | Стяжка | |
| 30 | 2***0 | Стяжка | |
| 31 | 2***9 | Втулка | |
| 32 | 3***0 | Лист | |
| 33 | 2***5 | Болт М24х2-6gх130.109.40Х019 ГОСТ 6402-70 | |
| 33 | 2***0 | Болт М24х2-6gх130.109.40Х.029 ГОСТ 6402-70 |
