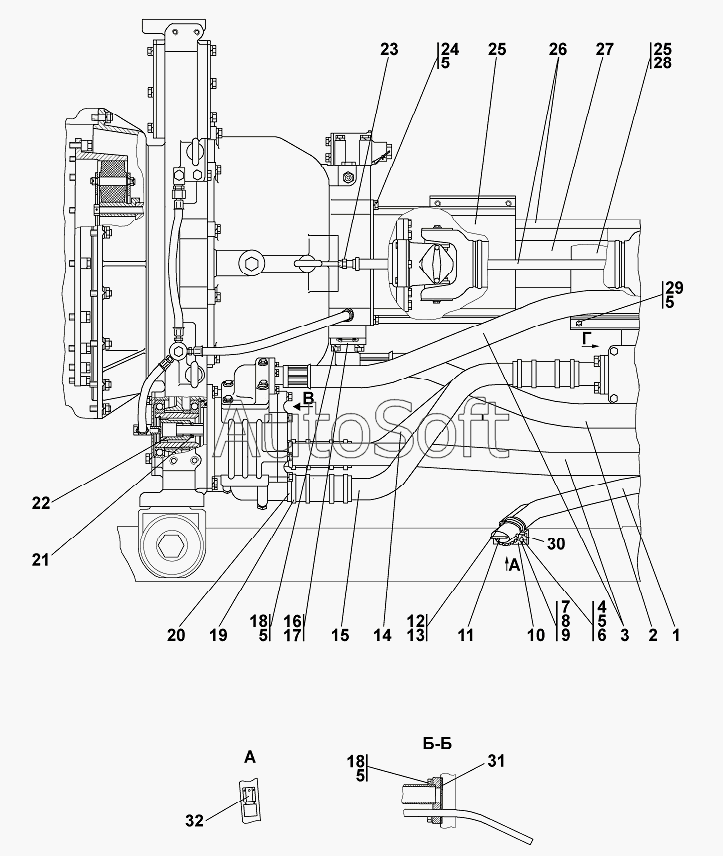

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка трансмиссии
1
1
2
2
3
3
4
5
5
5
5
5
6
6
7
7
8
9
9
10
11
11
12
13
14
14
15
15
16
16
17
18
18
19
20
20
21
22
23
24
25
25
25
26
26
27
28
28
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Корпус | |
| 1 | 2***) | Горловина | |
| 2 | 2***П | Рукав | |
| 2 | 2***) | Рукав | |
| 3 | 4***П | Рукав | |
| 3 | 4***) | Рукав диаметр 25 | |
| 4 | Б***0 | Болт М12х1,25-6gх30 | |
| 5 | Ш***Т | Шайба12ОТ | |
| 6 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 7 | 2***7 | Хомут | |
| 7 | 2***0 | Хомут | |
| 8 | Г***8 | Гайка | |
| 9 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 9 | 3***0 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 10 | 2***0 | Пластина | |
| 11 | 2***) | Пробка | |
| 11 | 2***) | Пробка | |
| 12 | 3***) | Линейка | |
| 13 | 7***5 | Прокладка | |
| 14 | 2***9 | Труба | |
| 14 | 2***0 | Труба | |
| 15 | 2***8 | Труба | |
| 15 | 2***0 | Труба | |
| 16 | 2***4 | Фланец | |
| 16 | 2***0 | Фланец | |
| 17 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | Г***7 | Болт М12-6gх35 0 | |
| 19 | D***2 | Шланговый хомут | |
| 20 | 4***4 | Рукав | |
| 20 | 4***0 | Рукав | |
| 21 | 5***9 | Кольцо С35 ГОСТ 13940-86 | |
| 22 | 2***3 | Муфта | |
| 23 | D***2 | Шланговый хомут DIN3017-АS20-32/12C7-W2 | |
| 24 | Б***0 | Болт М12-6gх30 | |
| 25 | 2***) | Кожух | |
| 25 | 2***) | Кожух | |
| 26 | 4***8 | Рукав | |
| 26 | 4***0 | Рукав | |
| 27 | 8***0 | Вал карданный | |
| 28 | 2***) | Кожух | |
| 28 | 2***) | Кожух | |
| 29 | Б***5 | Болт М12х1,25-6gх25 | |
| 30 | 2***6 | Кронштейн | |
| 30 | 2***0 | Кронштейн | |
| 31 | 4***0 | Прокладка | |
| 31 | 4***0 | Прокладка | |
| 32 | 4***) | Сапун | |
| 32 | 4***) | Сапун |
