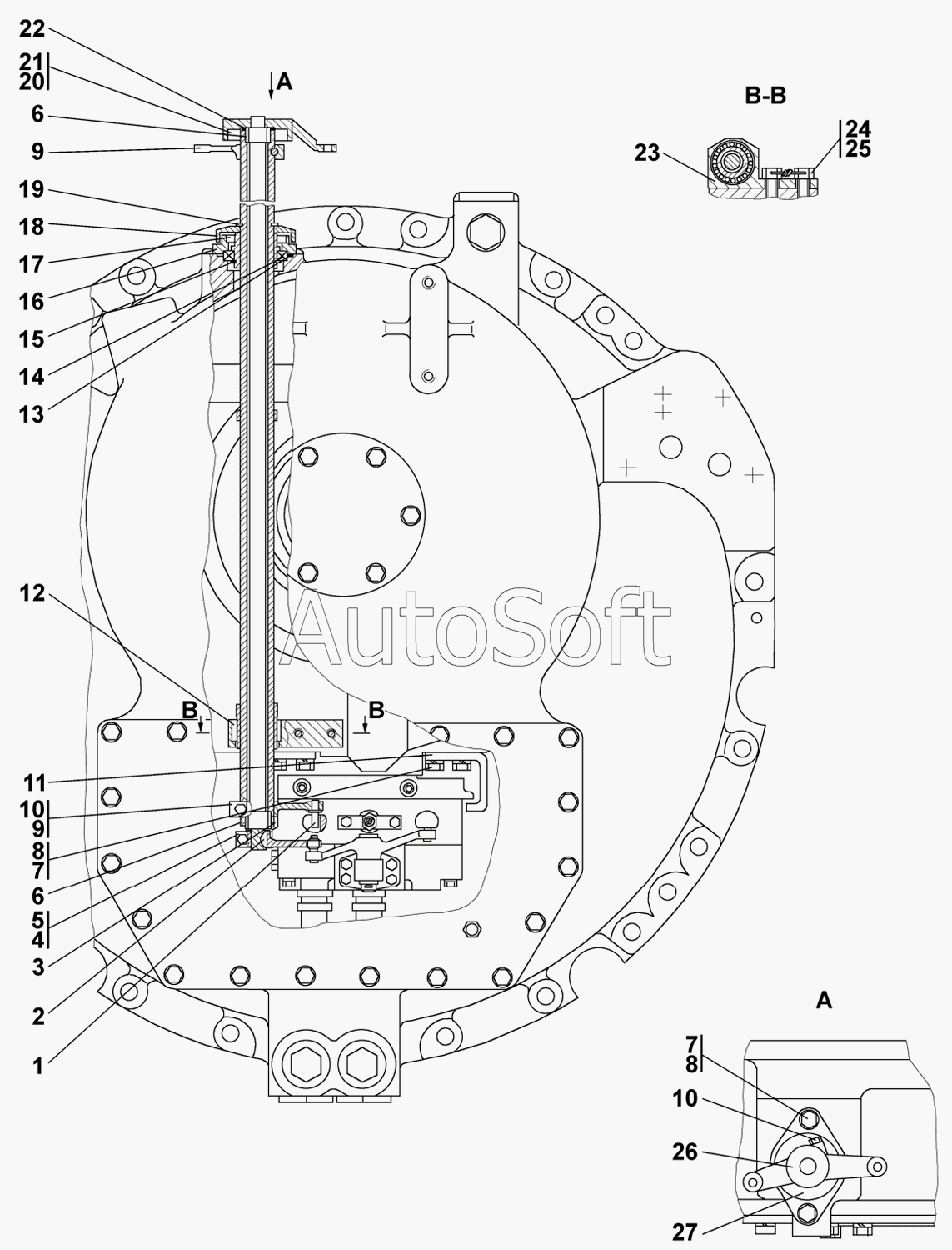

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Коробка передач с системой гидроуправления
15
27
26
25
24
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
10
9
9
8
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Палец | |
| 2 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 3 | 2***2 | Шайба | |
| 4 | 2***5 | Рычаг | |
| 5 | Б***0 | Болт М8-6gх20 | |
| 6 | 9***0 | Подшипник ГОСТ 4060-78 | |
| 7 | Б***0 | Болт М12-6gх30 | |
| 8 | Ш***Т | Шайба12ОТ | |
| 9 | 2***3 | Рычаг | |
| 10 | Б***5 | Болт М8-6gх35 | |
| 11 | 2***) | Кронштейн | |
| 12 | 9***0 | Подшипник 942/40 | |
| 13 | 0***1 | Кольцо 075-081-36-2-ИРП-1314-1 | |
| 14 | 1***9 | Подшипник 1000909 | |
| 15 | 5***4 | Кольцо С45 | |
| 16 | 2***3 | Крышка | |
| 17 | М***3 | Манжета 1,2-45х65-3 | |
| 18 | 2***1 | Крышка | |
| 19 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 20 | М***4 | Манжета 2,2-35х55-4 | |
| 21 | Т***5 | Манжета с пружиной | |
| 22 | 3***8 | Шайба | |
| 23 | 2***2 | Кронштейн | |
| 24 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт 3М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 25 | П***6 | Проволока | |
| 26 | 2***) | Рычаг | |
| 27 | 2***) | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
