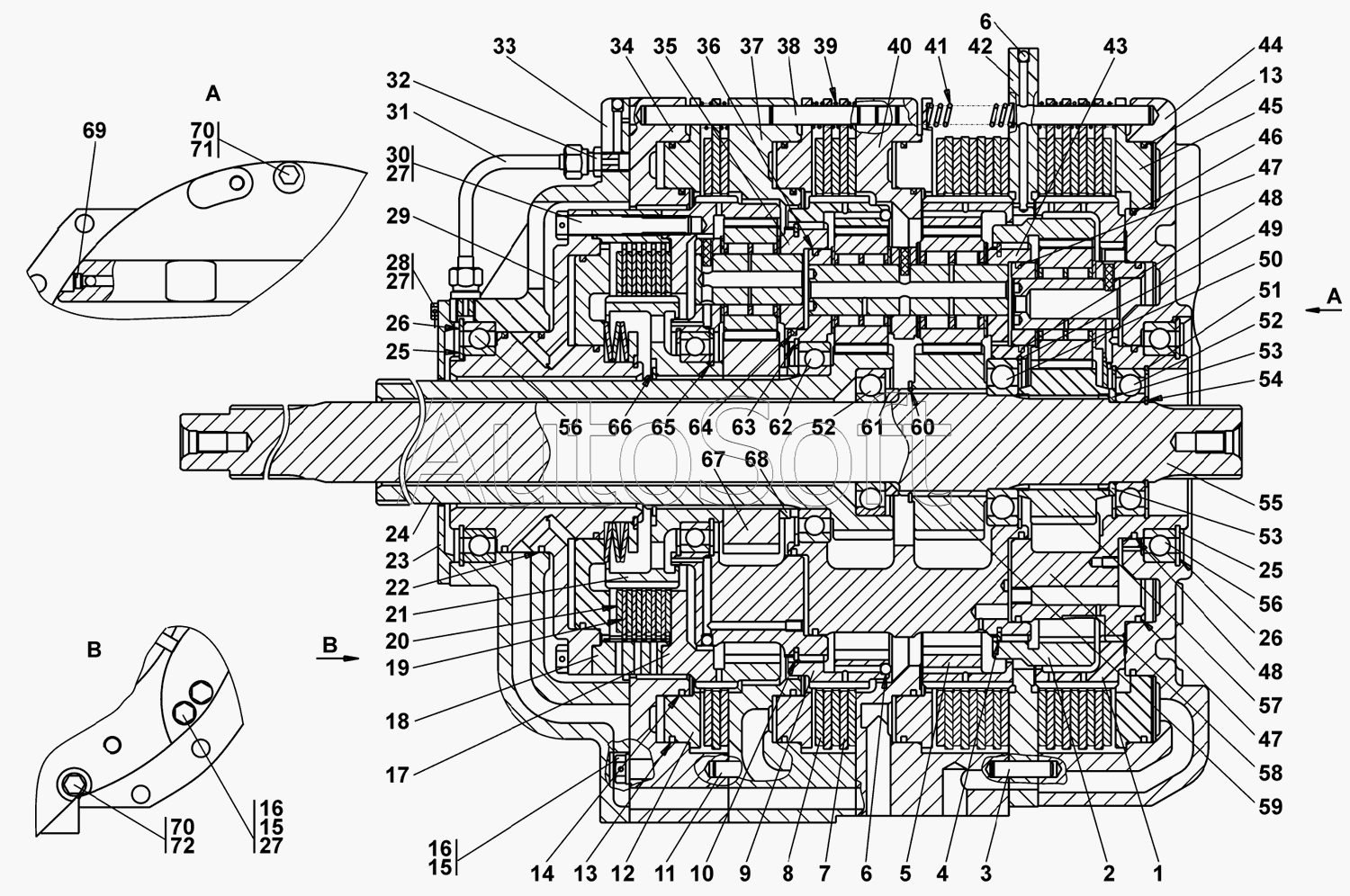

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Коробка передач планетарная
46
54
53
53
52
52
51
50
49
48
48
47
47
55
45
44
43
42
41
40
39
38
64
72
71
70
70
69
68
67
66
65
37
63
62
61
60
59
58
57
56
56
10
18
17
16
16
15
15
14
13
13
12
11
19
9
8
7
6
6
5
4
3
2
28
36
35
34
33
32
31
30
29
1
27
27
27
26
26
25
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Барабан | |
| 2 | 2***1 | Шестерня | |
| 3 | 3***0 | Штифт | |
| 4 | 5***0 | Кольцо (476719267303) | |
| 5 | 2***7 | Шестерня | |
| 6 | Б***0 | Шарик ГОСТ 3722-81 | |
| 7 | 2***1 | Диск | |
| 8 | 2***) | Диск | |
| 9 | 2***8 | Шестерня | |
| 10 | 5***1 | Кольцо (476719267303) | |
| 11 | 3***2 | Штифт | |
| 12 | 2***2 | Поршень | |
| 13 | 2***4 | Кольцо | |
| 14 | 2***1 | Кольцо уплотнительное | |
| 15 | 3***0 | Шайба | |
| 16 | 2***8 | Болт специальный | |
| 17 | 2***9 | Шестерня | |
| 18 | 2***8 | Барабан | |
| 19 | 2***7 | Диск | |
| 20 | 2***) | Диск | |
| 21 | 2***6 | Барабан | |
| 22 | 4***6 | Кольцо уплотнительное | |
| 23 | 2***5 | Крышка | |
| 24 | 2***) | Вал | |
| 25 | 5***0 | Кольцо С130 ГОСТ 13940-86 | |
| 26 | 5***0 | Кольцо С180 ГОСТ 13940-86 | |
| 27 | П***6 | Проволока | |
| 28 | 2***0 | Болт | |
| 29 | 2***) | Бустер | |
| 30 | 2***7 | Болт | |
| 31 | 2***) | Труба | |
| 32 | 2***1 | Штуцер | |
| 33 | 2***1 | Корпус | |
| 34 | 2***2 | Корпус | |
| 35 | 2***) | Водило | |
| 36 | 2***7 | Кольцо уплотнительное | |
| 37 | 2***3 | Корпус | |
| 38 | 4***0 | Палец | |
| 39 | 3***1 | Пружина | |
| 40 | 2***4 | Корпус | |
| 41 | 7***1 | Пружина | |
| 42 | 2***5 | Фланец | |
| 43 | 2***) | Водило | |
| 44 | 2***7 | Корпус | |
| 45 | 2***3 | Поршень | |
| 46 | 2***9 | Кольцо уплотнительное | |
| 47 | 2***6 | Кольцо уплотнительное | |
| 48 | 2***1 | Кольцо уплотнительное | |
| 49 | 5***8 | Кольцо С125 ГОСТ 13941-86 | |
| 50 | 7***А | Подшипник 76-214А | |
| 51 | 5***0 | Кольцо С110 ГОСТ 13941-86 | |
| 52 | 7***А | Подшипник 76-212А | |
| 53 | 2***7 | Кольцо | |
| 54 | 5***9 | Кольцо С60 ГОСТ 13940-86 | |
| 55 | 2***7 | Вал | |
| 56 | 6***Л | Подшипник 6-1000926Л | |
| 57 | 2***5 | Шестерня | |
| 58 | 2***) | Водило | |
| 59 | 2***8 | Шестерня | |
| 60 | 7***2 | Кольцо С80 ГОСТ 13940-86 | |
| 61 | 2***9 | Кольцо | |
| 62 | 1***0 | Подшипник 120 | |
| 63 | 5***0 | Кольцо С150Ц9хр ГОСТ 13941-86 | |
| 64 | 2***1 | Кольцо уплотнительное | |
| 65 | 5***4 | Кольцо | |
| 66 | 5***0 | Кольцо С100 ГОСТ 13940-86 | |
| 67 | 2***3 | Шестерня | |
| 68 | 2***3 | Кольцо | |
| 69 | 3***9 | Заглушка | |
| 70 | 3***5 | Шайба | |
| 71 | 2***5 | Болт М12х160 ГОСТ 7796-70 | |
| 72 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 |
