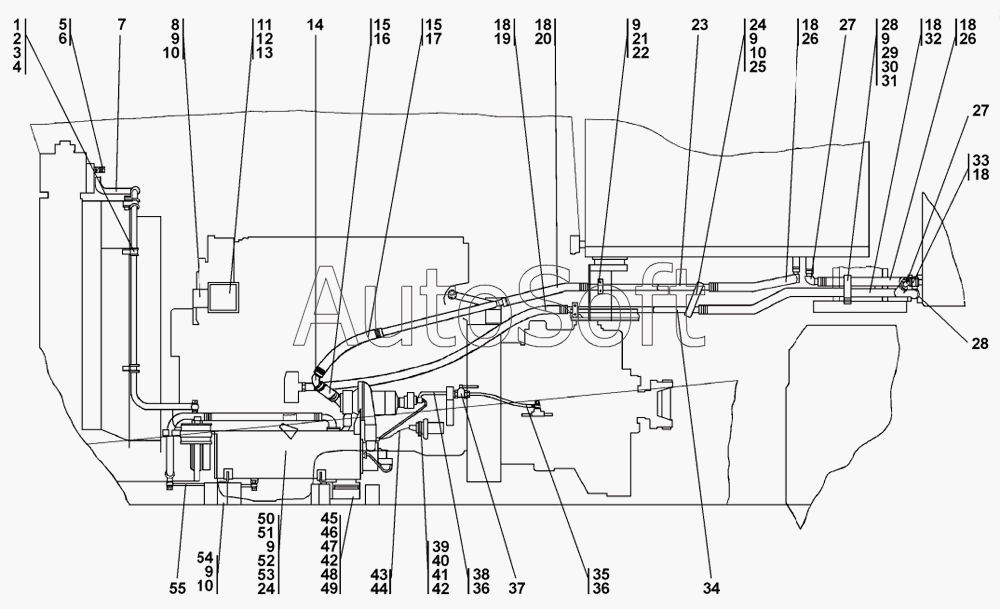

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Установка системы подогрева
33
33
34
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
10
10
11
12
13
14
15
15
16
16
17
18
18
18
18
18
18
19
19
20
21
22
22
23
23
24
24
25
25
26
26
26
27
27
27
28
28
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Прокладка | |
| 2 | Ш***Т | Шайба 8Т | |
| 3 | Б***6 | Болт М8-6gх16 | |
| 4 | 7***8 | Хомутик | |
| 5 | 7***2 | Болт зажимной | |
| 6 | 4***3 | Прокладка | |
| 7 | 2***) | Рукав | |
| 8 | 3***) | Корпус | |
| 9 | Ш***Т | Шайба12ОТ | |
| 10 | 2***0 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 11 | П***0 | Щиток управления ПЖД-600И-1015410 | |
| 12 | Ш***5 | Шайба 5 | |
| 13 | В***6 | Винт ВМ5-6gх16 | |
| 14 | 2***) | Переходник | |
| 15 | D***2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 16 | 4***4 | Рукав | |
| 16 | 4***0 | Рукав | |
| 17 | 4***8 | Рукав | |
| 18 | D***2 | Шланговый хомут | |
| 19 | 4***2 | Рукав | |
| 19 | 4***0 | Рукав | |
| 20 | 4***3 | Рукав | |
| 21 | Б***0 | Болт М12х1,25-6gх40 | |
| 22 | 2***9 | Прижим | |
| 22 | 2***0 | Прижим | |
| 23 | 2***) | Трубопровод | |
| 23 | 2***) | Трубопровод | |
| 24 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 25 | 4***9 | Пластина | |
| 25 | 4***0 | Пластина | |
| 26 | 4***9 | Рукав | |
| 26 | 4***0 | Рукав | |
| 27 | 2***) | Переходник | |
| 27 | 2***) | Переходник | |
| 28 | 7***1 | Прокладка | |
| 29 | Б***0 | Болт М12-6gх60 | |
| 30 | 2***8 | Втулка | |
| 30 | 2***0 | Втулка | |
| 31 | 2***7 | Прижим | |
| 31 | 2***0 | Прижим | |
| 32 | 4***4 | Рукав | |
| 32 | 4***0 | Рукав | |
| 33 | 4***1 | Рукав | |
| 33 | 4***0 | Рукав | |
| 34 | 3***) | Трубопровод | |
| 34 | 3***) | Трубопровод | |
| 35 | 2***) | Рукав | |
| 36 | D***2 | Шланговый хомут | |
| 37 | 3***) | Кран | |
| 38 | 2***) | Рукав | |
| 39 | 9***0 | Коммутатор транзисторный | |
| 40 | 9***1 | Модуль зажигания отопителя | |
| 41 | Г***0 | Болт | |
| 42 | Ш***Т | Шайба 6Т | |
| 43 | 3***) | Провод ВН | |
| 44 | 4***1 | Наконечник свечной с помехоподавителем СЭ-12 | |
| 45 | 2***) | Газовод | |
| 46 | 2***8 | Прокладка | |
| 47 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 48 | 2***0 | Шпилька М6х(3n/6g)х16 | |
| 49 | Г***6 | Гайка | |
| 50 | Т***2 | Подогреватель ПЖД-600И-1015008-02 | |
| 51 | 4***8 | Подогреватель ПЖД-600И-1015008-01 | |
| 52 | Г***5 | Гайка М12х1,25 | |
| 53 | Б***5 | Болт М12х1,25-6gх25 | |
| 54 | 2***7 | Кронштейн | |
| 55 | 2***) | Трубопровод |
