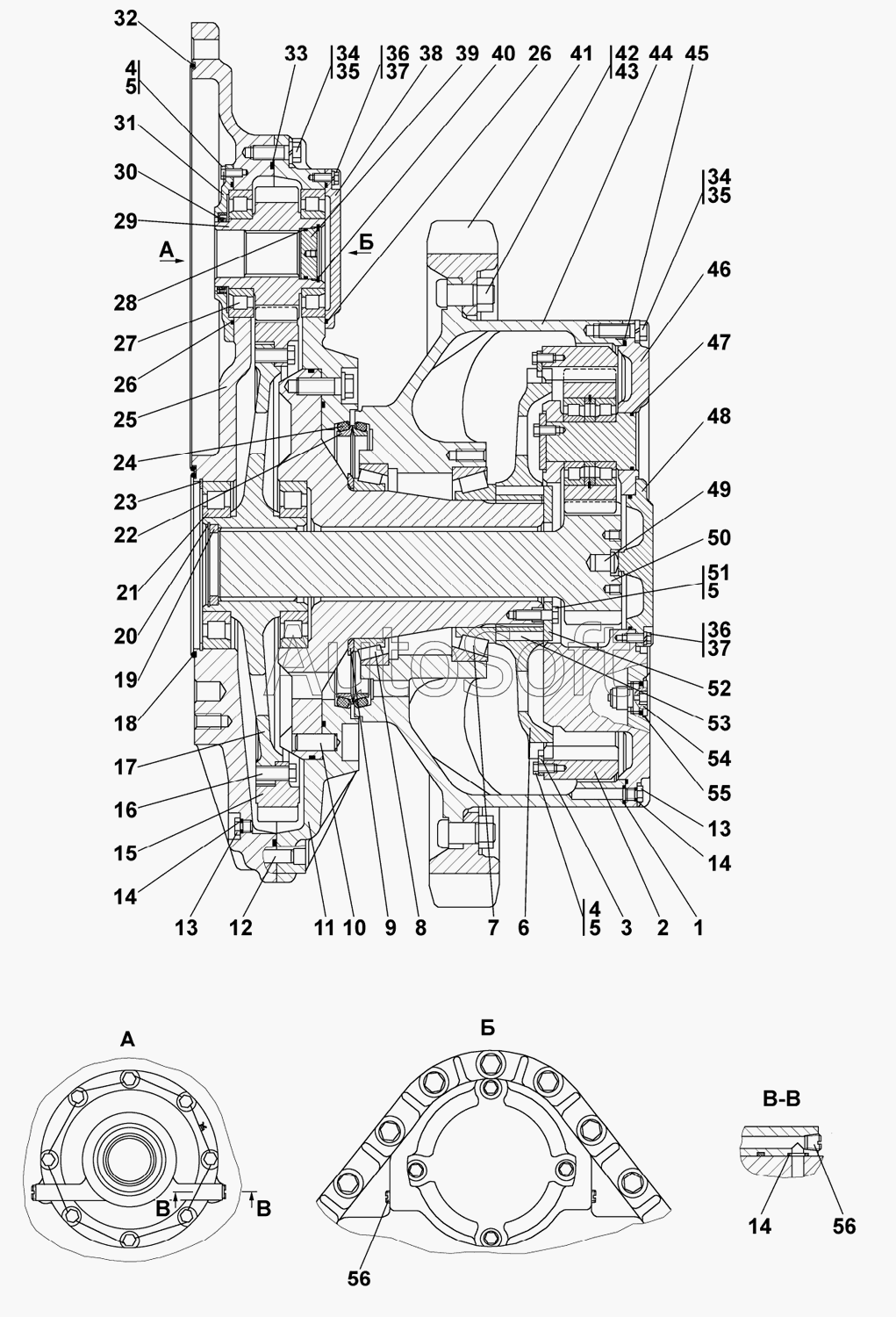

Каталог запасных частей к технике: Промтрактор Т-25.01К1 (2008). Передача бортовая
1
2
3
4
4
5
5
5
6
7
8
9
10
11
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
34
34
35
35
36
36
37
37
38
38
39
40
41
42
42
43
43
44
44
45
46
46
47
48
48
49
50
51
52
53
54
55
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***8 | Кольцо | |
| 2 | 2***3 | Шестерня | |
| 3 | 2***4 | Планка | |
| 4 | 2***0 | Болт | |
| 5 | Г***4 | Проволока | |
| 6 | 2***0 | Муфта | |
| 7 | 2***М | Подшипник 2007138М | |
| 8 | 2***1 | Подшипник 2007944М1 | |
| 9 | Т***4 | Кольцо упорное | |
| 10 | 7***1 | Штифт | |
| 11 | Т***П | Корпус | |
| 11 | Т***) | Корпус | |
| 12 | 7***8 | Штифт | |
| 13 | 3***6 | Пробка | |
| 13 | 3***0 | Пробка | |
| 14 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 15 | 2***1 | Шестерня | |
| 16 | 2***5 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 17 | 2***2 | Ступица | |
| 18 | 2***8 | Кольцо 270-280-58-2-51-1668 | |
| 19 | 2***4 | Втулка | |
| 20 | 7***2 | Кольцо С120 ГОСТ 13941-86 | |
| 21 | 1***М | Подшипник 12228М | |
| 22 | 2***2 | Кольцо | |
| 23 | 5***0 | Кольцо С250 ГОСТ 13941-86 | |
| 24 | 2***0 | Кольцо упорное | |
| 25 | 2***0 | Корпус | |
| 25 | 2***0 | Корпус | |
| 26 | 2***8 | Кольцо 205-215-46-2-51-1668 | |
| 27 | 4***Л | Подшипник 42221Л | |
| 28 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 29 | 2***4 | Шестерня | |
| 30 | 9***2 | Манжета 95-120-12 | |
| 31 | 2***1 | Крышка | |
| 32 | 4***2 | Кольцо | |
| 33 | 4***7 | Кольцо | |
| 34 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 34 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 35 | Ш***Т | Шайба 20 ОТ | |
| 36 | Б***0 | Болт М12-6gх30 | |
| 37 | Ш***Т | Шайба12ОТ | |
| 38 | 2***2 | Крышка | |
| 38 | 2***0 | Крышка | |
| 39 | 2***3 | Крышка | |
| 40 | 5***6 | Кольцо С80 ГОСТ 13941-86 | |
| 41 | 2***5 | Сектор зубчатый | |
| 42 | 2***3 | Болт | |
| 42 | 2***0 | Болт | |
| 43 | 3***1 | Гайка М30х2-6Н.12.019 ГОСТ 5915-70 | |
| 43 | 3***0 | Гайка М30х2-6Н.12.029 ГОСТ 5915-70 | |
| 44 | 2***9 | Ступица | |
| 44 | 2***0 | Ступица | |
| 45 | 4***7 | Кольцо | |
| 46 | 2***) | Водило | |
| 46 | 2***) | Водило | |
| 47 | 1***8 | Кольцо | |
| 48 | 3***9 | Крышка | |
| 48 | 3***0 | Крышка | |
| 49 | 2***8 | Пята | |
| 50 | 2***7 | Шестерня | |
| 51 | 2***6 | Болт | |
| 52 | 2***9 | Шайба | |
| 53 | 2***8 | Палец | |
| 54 | 2***) | Пробка магнитная | |
| 55 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 56 | 3***8 | Пробка 4-КГ1/8"45.089 ТУ 23.1.506-91 |
