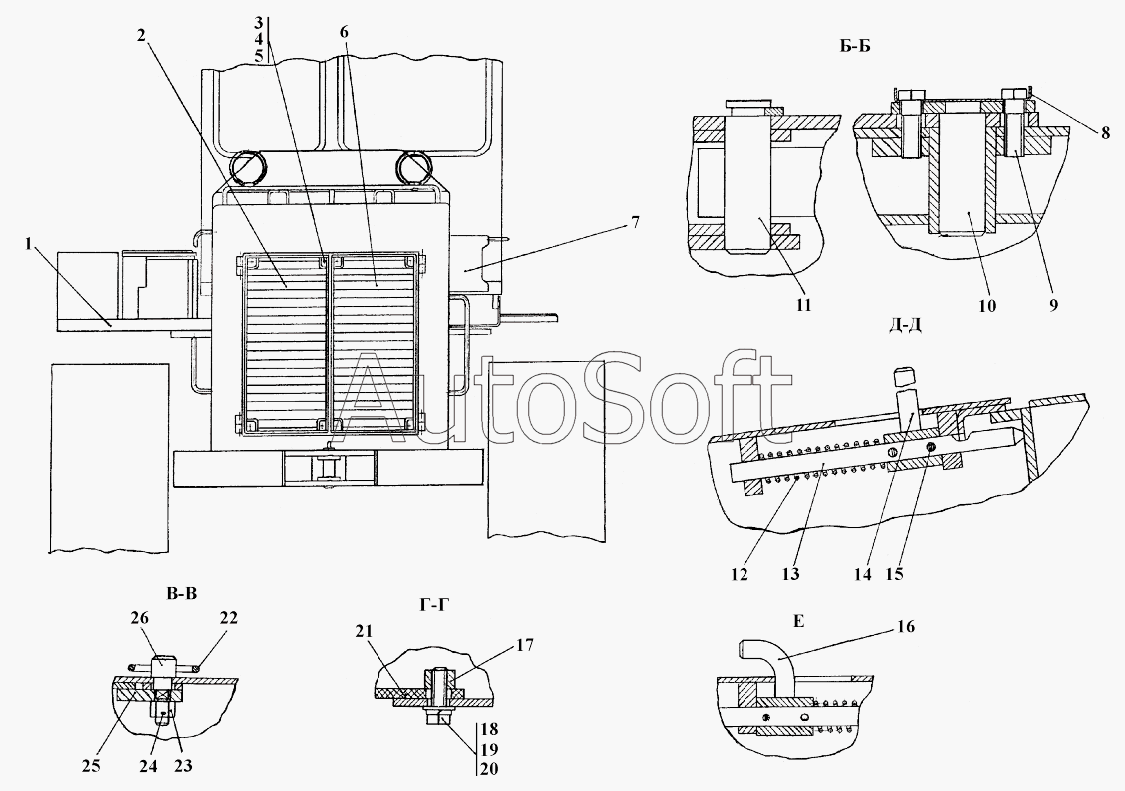

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Облицовка
4
17
8
8
21
12
12
23
23
3
3
17
4
18
9
9
19
5
20
20
24
15
7
311502-55-1-01-20СП
2
2
6
6
16
14
1
1
7
311502-55-1-01СП
10
10
13
22
22
26
25
25
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 311502-55-1-01-20СП | 3***П | Облицовка | |
| 311502-55-1-01СП | 3***П | Облицовка | |
| 1 | 3***П | Крыло | |
| 1 | 3***П | Крыло | |
| 2 | 2***П | Решетка | |
| 2 | 2***П | Решетка | |
| 3 | 3***1 | Шайба | |
| 3 | 3***0 | Шайба | |
| 4 | 2***9 | Болт М12х1,25-6gх65.58.019 ГОСТ 7795-70 | |
| 4 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 5 | Ш***Т | Шайба 12.ОТ | |
| 6 | 2***П | Решетка | |
| 6 | 2***П | Решетка | |
| 7 | 3***П | Кожух | |
| 7 | 3***П | Кожух | |
| 8 | 3***2 | Пластина | |
| 8 | 3***0 | Пластина | |
| 9 | 2***0 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 9 | 2***0 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 10 | 3***П | Палец | |
| 10 | 3***П | Палец | |
| 11 | 3***2 | Палец | |
| 12 | 7***3 | Пружина | |
| 12 | 7***0 | Пружина | |
| 13 | 2***5 | Стержень | |
| 14 | 2***П | Ручка | |
| 15 | Ш***5 | Шплинт 4х25 | |
| 16 | 2***П | Ручка | |
| 17 | 3***1 | Планка | |
| 17 | 3***П | Планка | |
| 18 | Б***5 | Болт М8-6gх25 | |
| 19 | Ш***Т | Шайба 8Т | |
| 20 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 21 | 3***5 | Прокладка | |
| 22 | 4***1 | Кольцо | |
| 22 | 4***0 | Кольцо | |
| 23 | 3***0 | Гайка М8-7Н.6.019 ГОСТ 5918-73 | |
| 23 | 3***0 | Гайка М8-7Н.6.029 ГОСТ 5918-73 | |
| 24 | Ш***4 | Шплинт 2х14 | |
| 25 | 4***4 | Защелка | |
| 25 | 4***0 | Защелка | |
| 26 | 4***3 | Ось |
