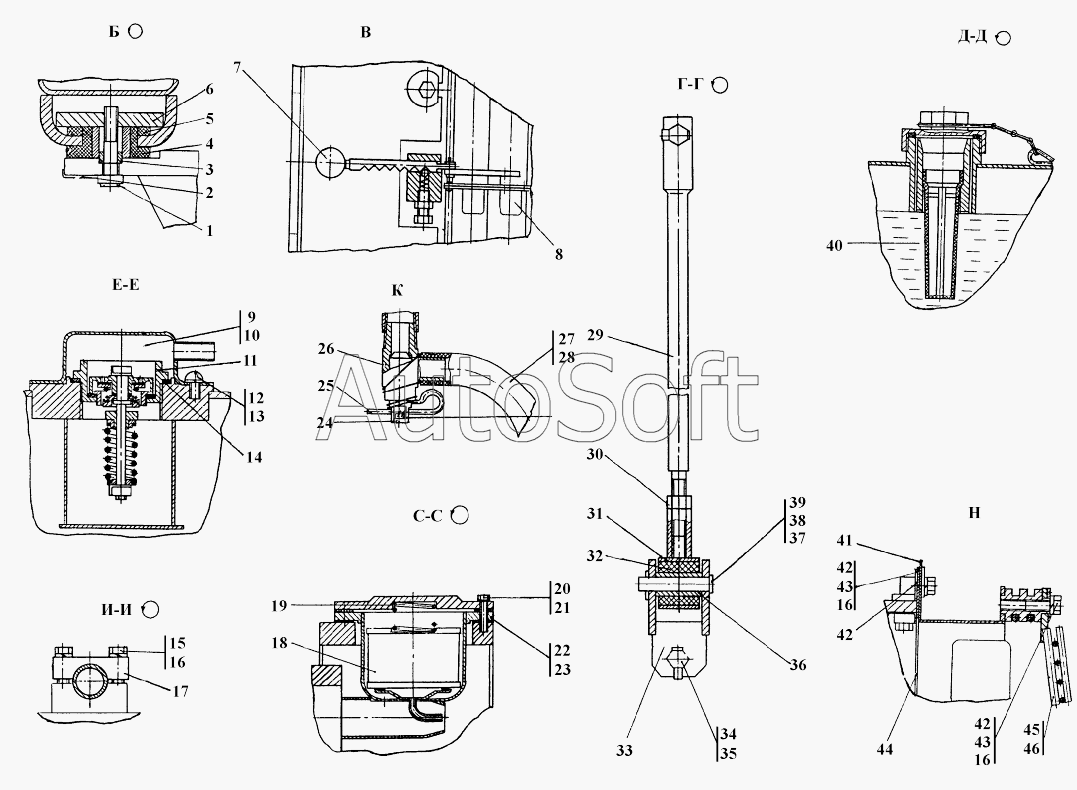

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Система охлаждения двигателя и трансмиссии
33
33
31
31
8
29
29
18
4
44
44
41
41
45
45
46
46
22
40
11
11
26
9
9
10
10
27
34
34
5
5
6
6
3
3
2
2
36
36
25
25
42
42
42
42
7
17
17
24
19
32
14
14
23
23
28
28
20
43
43
15
15
35
35
1
1
12
12
30
39
13
21
16
16
16
38
38
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 1 | 2***0 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 2 | 2***9 | Пластина | |
| 2 | 2***0 | Пластина | |
| 3 | 2***0 | Втулка | |
| 3 | 2***0 | Втулка | |
| 4 | 2***П | Амортизатор | |
| 5 | 2***6 | Амортизатор | |
| 5 | 2***0 | Амортизатор | |
| 6 | 2***9 | Плита | |
| 6 | 2***0 | Плита | |
| 7 | 4***3 | Рукоятка | |
| 8 | 2***П | Жалюзи | |
| 9 | 4***П | Грибок | |
| 9 | 4***П | Грибок | |
| 10 | 4***П | Грибок | |
| 10 | 4***П | Грибок | |
| 11 | 4***П | Клапан паровоздушный | |
| 11 | 4***П | Клапан паровоздушный | |
| 12 | 3***0 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 12 | 3***0 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 13 | Ш***Т | Шайба 6Т | |
| 14 | 4***4 | Кольцо | |
| 14 | 4***0 | Кольцо | |
| 15 | 2***1 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 16 | Ш***Т | Шайба12ОТ | |
| 17 | 4***7 | Фланец | |
| 17 | 4***0 | Фланец | |
| 18 | 2***П | Элемент фильтрующий | |
| 19 | 7***5 | Пружина | |
| 20 | Б***5 | Болт М8-6gх35 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 5***П | Корпус | |
| 23 | 4***0 | Прокладка | |
| 23 | 4***0 | Прокладка | |
| 24 | 4***5 | Клапан | |
| 25 | 2***6 | Стопор | |
| 25 | 2***0 | Стопор | |
| 26 | 4***П | Корпус | |
| 27 | 4***П | Хомут | |
| 28 | 4***4 | Рукав | |
| 28 | 4***0 | Рукав | |
| 29 | 2***П | Стяжка | |
| 29 | 2***П | Стяжка | |
| 30 | Г***5 | Гайка М16х1,5 | |
| 31 | 2***П | Втулка | |
| 31 | 2***П | Втулка | |
| 32 | 4***3 | Втулка | |
| 33 | 2***П | Кронштейн | |
| 33 | 2***П | Кронштейн | |
| 34 | 2***7 | Пластина | |
| 34 | 2***0 | Пластина | |
| 35 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 36 | 2***8 | Втулка | |
| 36 | 2***0 | Втулка | |
| 37 | Ш***0 | Шплинт 4х40 | |
| 38 | 3***0 | Шайба 16.01.20.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 16.01.20.0221 ГОСТ 11371-78 | |
| 39 | 4***0 | Ось 6-16в12х75.40Х2.28. . .35Ц9хр ГОСТ 9650-80 | |
| 40 | 4***П | Фильтр | |
| 41 | 2***П | Кожух | |
| 41 | 2***П | Кожух | |
| 42 | 4***6 | Шайба | |
| 42 | 4***0 | Шайба | |
| 43 | Б***0 | Болт М12х1,25-6gх30 | |
| 44 | 2***П | Щит | |
| 44 | 2***П | Щит | |
| 45 | 2***П | Ограждение | |
| 45 | 2***П | Ограждение | |
| 46 | 2***П | Ограждение | |
| 46 | 2***П | Ограждение |
