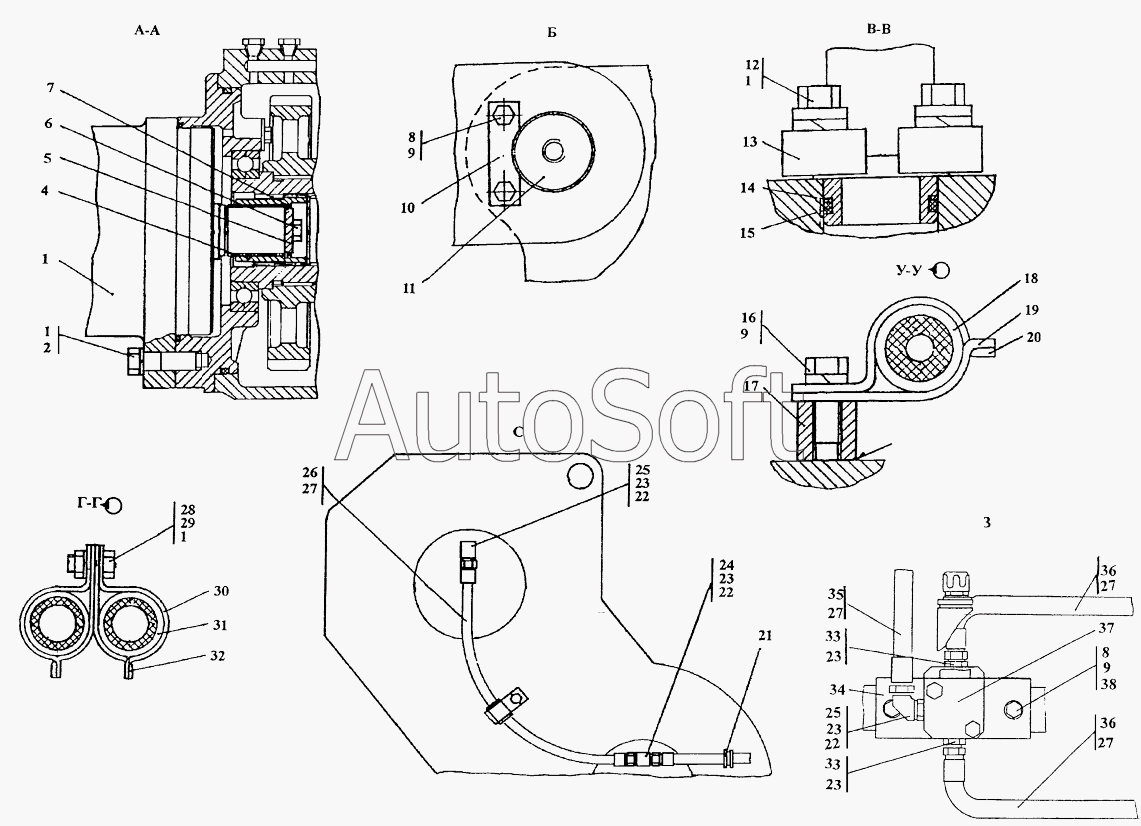

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Установка привода лебедки с системой гидроуправления
37
37
26
26
36
36
36
35
35
24
24
11
11
4
5
34
34
10
10
20
20
19
19
30
30
32
32
25
25
25
33
33
33
13
13
12
12
17
21
31
18
14
8
8
8
16
28
28
2
2
6
6
29
9
9
9
1
1
1
1
38
38
27
27
27
27
23
23
23
23
23
15
22
22
22
22
7
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***Т | Шайба | |
| 2 | 2***5 | Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70 | |
| 3 | 3***4 | Гидрораскос 310.3.160.04 | |
| 4 | 3***8 | Муфта | |
| 5 | 3***7 | Фланец | |
| 6 | 2***1 | Болт М16-6gх30.10.9.40Х019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16-6gх30.10.9.40Х029 ГОСТ 7796-70 | |
| 7 | 5***5 | Кольцо С40 | |
| 8 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 9 | Ш***Т | Шайба 12.ОТ | |
| 10 | 3***3 | Пластина | |
| 10 | 3***0 | Пластина | |
| 11 | 3***6 | Палец | |
| 11 | 3***0 | Палец | |
| 12 | 4***4 | Упор | |
| 12 | 4***0 | Упор | |
| 13 | 4***0 | Фланец | |
| 13 | 4***0 | Фланец | |
| 14 | 4***5 | Шайба защитная | |
| 15 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 16 | Б***5 | Болт М12х1,25-6gх25 | |
| 17 | 5***0 | Бонка | |
| 18 | 4***5 | Втулка | |
| 19 | 2***7 | Планка | |
| 19 | 2***0 | Планка | |
| 20 | 2***6 | Скоба | |
| 20 | 2***0 | Скоба | |
| 21 | 7***1 | Кольцо | |
| 22 | Н***2 | Гайка | |
| 22 | Н***0 | Гайка | |
| 23 | 0***8 | Кольцо | |
| 24 | 4***П | Тройник | |
| 24 | 4***П | Тройник | |
| 25 | 5***7 | Угольник ввертной | |
| 25 | 5***0 | Угольник ввертной | |
| 26 | 4***П | Рукав диаметр 12 | |
| 26 | 4***П | Рукав диаметр 12 | |
| 27 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 28 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 28 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 29 | Г***5 | Гайка М16х1,5 | |
| 30 | 2***0 | Скоба | |
| 30 | 2***0 | Скоба | |
| 31 | 4***4 | Втулка | |
| 32 | 2***1 | Планка | |
| 32 | 2***0 | Планка | |
| 33 | 5***8 | Штуцер ввертной | |
| 33 | 5***0 | Штуцер ввертной | |
| 34 | 3***8 | Опора | |
| 34 | 3***0 | Опора | |
| 35 | 4***П | Рукав диаметр 12 | |
| 35 | 4***П | Рукав диаметр 12 | |
| 36 | 4***П | Рукав d.12 | |
| 36 | 4***П | Рукав d.12 | |
| 37 | 3***П | Клапан | |
| 37 | 3***П | Клапан | |
| 38 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
