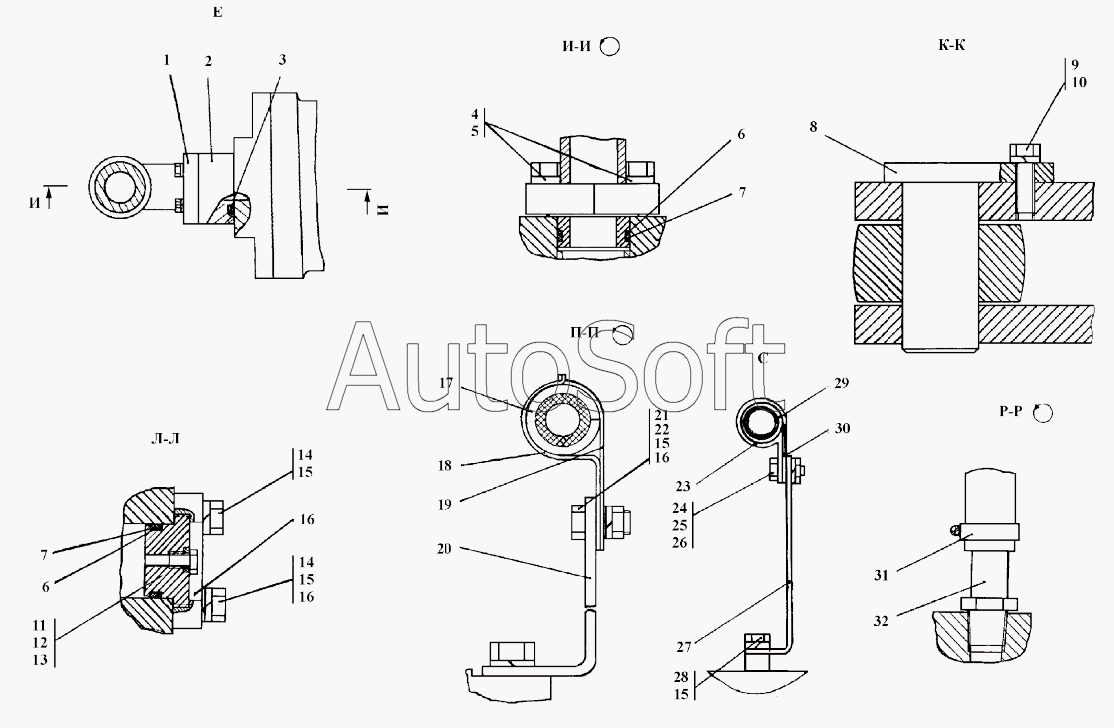

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Установка привода лебедки с системой гидроуправления
8
32
32
20
20
27
27
2
2
1
1
16
16
18
18
19
19
23
23
30
30
11
11
4
12
29
17
6
6
9
21
21
28
14
14
5
5
24
22
25
10
15
15
15
15
26
16
16
16
16
13
7
7
3
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Фланец | |
| 1 | 3***0 | Фланец | |
| 2 | 3***4 | Фланец | |
| 2 | 3***0 | Фланец | |
| 3 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | 3***0 | Шайба | |
| 5 | 2***4 | Болт М14-6gх70 | |
| 5 | 2***0 | Болт М14-6gх70 | |
| 6 | 4***8 | Кольцо защитное | |
| 7 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 3***П | Палец | |
| 9 | Б***0 | Болт М10-6gх30 | |
| 10 | Ш***Т | Шайба 10.ОТ | |
| 11 | 5***1 | Заглушка | |
| 11 | 5***0 | Заглушка | |
| 12 | 3***5 | Пробка | |
| 13 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | Б***5 | Болт М12-6gх35 | |
| 15 | Ш***Т | Шайба 12.ОТ | |
| 16 | 2***3 | Фланец | |
| 16 | 2***0 | Фланец | |
| 16 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 17 | 4***5 | Втулка | |
| 18 | 2***6 | Скоба | |
| 18 | 2***0 | Скоба | |
| 19 | 2***7 | Планка | |
| 19 | 2***0 | Планка | |
| 20 | 3***7 | Опора | |
| 20 | 3***0 | Опора | |
| 21 | 2***8 | Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70 | |
| 21 | 2***0 | Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70 | |
| 22 | Г***5 | Гайка М12х1,25 | |
| 23 | 2***0 | Скоба | |
| 23 | 2***0 | Скоба | |
| 24 | Б***5 | Болт М16х1,5-6gх35 | |
| 25 | Г***5 | Гайка М16х1,5 | |
| 26 | Ш***Т | Шайба | |
| 27 | 3***3 | Опора | |
| 27 | 3***0 | Опора | |
| 28 | Б***5 | Болт М12х1,25-6gх25 | |
| 29 | 4***4 | Втулка | |
| 30 | 2***1 | Планка | |
| 30 | 2***0 | Планка | |
| 31 | 1***У | Хомут стяжной червячный | |
| 32 | 4***П | Штуцер | |
| 32 | 4***П | Штуцер |
