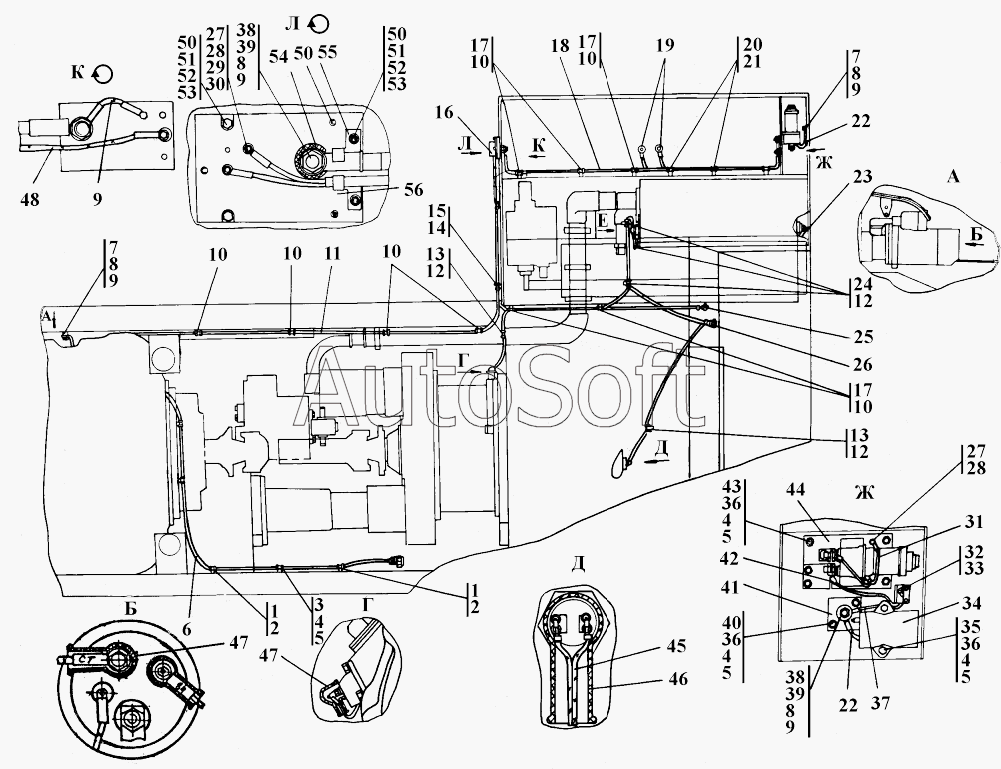

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Установка электрооборудования на раме

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Промтрактор
  4. ТГ-221КМ (2006)
  5. Установка электрооборудования на раме
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
26
26
48
48
45
45
25
25
19
19
42
42
37
37
22
22
22
6
6
6
6
23
23
46
46
46
46
31
31
18
18
11
11
49
49
44
44
44
41
41
38
38
38
16
16
55
55
27
27
27
24
13
13
56
54
47
47
20
15
17
17
17
12
12
12
1
1
2
2
10
10
10
10
10
10
21
14
35
3
40
43
7
7
7
50
50
50
32
51
51
36
36
36
39
39
28
28
29
52
52
4
4
4
4
8
8
8
8
30
30
53
53
53
5
5
5
5
5
9
9
9
9
9
34
34
33
33
33
Позиция на иллюстрации Заводской номер детали Название детали
311502-10-13-02-10СП 3***П Установка электрооборудования на раме
311502-10-13-02-20СП 3***П Установка электрооборудования на раме
311502-10-13-02СП 3***П Установка электрооборудования на раме
311502-10-13-03-10СП 3***П Установка электрооборудования на раме
311502-10-13-03-20СП 3***П Установка электрооборудования на раме
311502-10-13-03СП 3***П Установка электрооборудования на раме
1 7***9 Прокладка
2 5***5 Хомутик
3 Б***6 Болт М8-6gх16
4 Ш***Т Шайба 8Т
5 3***0 Шайба 8.01.08кп.019 ГОСТ 11371-78
5 3***0 Шайба 8.01.08кп.0221 ГОСТ 11371-78
6 2***П Электрооборудование двигателя
6 2***П Электрооборудование двигателя
6 2***П Электрооборудование двигателя
6 2***П Электрооборудование двигателя
7 2***0 Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70
7 2***0 Болт М12х1,25-6gх20.58.029 ГОСТ 7796-70
8 Ш***Т Шайба 12.ОТ
9 3***0 Шайба 12х2.01.10.019 ГОСТ 11371-78
9 3***0 Шайба 12х2.01.10.0221 ГОСТ 11371-78
10 7***9 Хомутик
11 3***П Провод
11 3***П Провод
12 7***6 Прокладка
13 4***9 Хомутик
14 7***7 Хомутик
15 7***3 Прокладка
16 4***7 Кожух
16 4***0 Кожух
17 7***4 Прокладка
18 3***П Провод
18 3***П Провод
19 2***П Провод
19 2***П Провод
20 7***2 Прокладка
21 7***7 Хомутик
22 2***П Провод
22 2***П Провод
23 Т***П Электрооборудование гидробака
23 Т***П Электрооборудование гидробака
24 4***0 Хомутик
25 3***П Жгут
25 3***П Жгут
26 3***П Жгут
26 3***П Жгут
27 2***0 Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76
27 2***0 Шпилька
28 Г***5 Гайка М5
29 Ш***5 Шайба 5
30 3***0 Шайба 5.01.10.019 ГОСТ 11371-78
30 3***0 Шайба 5.01.10.0221 ГОСТ 11371-78
31 3***П Провод
31 3***П Провод
32 В***5 Винт В.М3-6gх25
33 4***2 Розетка 47КТ2
33 4***2 Розетка 47КУ2
33 4***Л Розетка 47КУХЛ
34 П***0 Розетка
34 П***Т Розетка
35 Б***0 Болт М8-6gх70
36 Г***8 Гайка
37 2***П Провод
37 2***П Провод
38 4***6 Шпилька
38 4***0 Шпилька
39 Г***2 Гайка М12
40 Б***0 Болт М8-6gх20
41 2***6 Панель
41 2***0 Панель
42 2***П Провод
42 2***П Провод
43 Б***5 Болт М8-6gх25
44 4***П Панель
44 4***П Панель
44 4***П Панель
45 3***П Провод
45 3***П Провод
46 3***П Провод
46 3***П Провод
47 7***7 Наконечник
48 3***П Провод
48 3***П Провод
49 4***П Провод
49 4***П Провод
50 Б***6 Болт М6-6gх16
51 Г***6 Гайка
52 Ш***Т Шайба 6Т
53 3***0 Шайба 6.01.08кп.019 ГОСТ 11371-78
53 3***0 Шайба 6.01.08кп.0221 ГОСТ 11371-78
54 7***6 Наконечник
55 4***2 Зажим
55 4***0 Зажим
56 5***7 Плата
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
