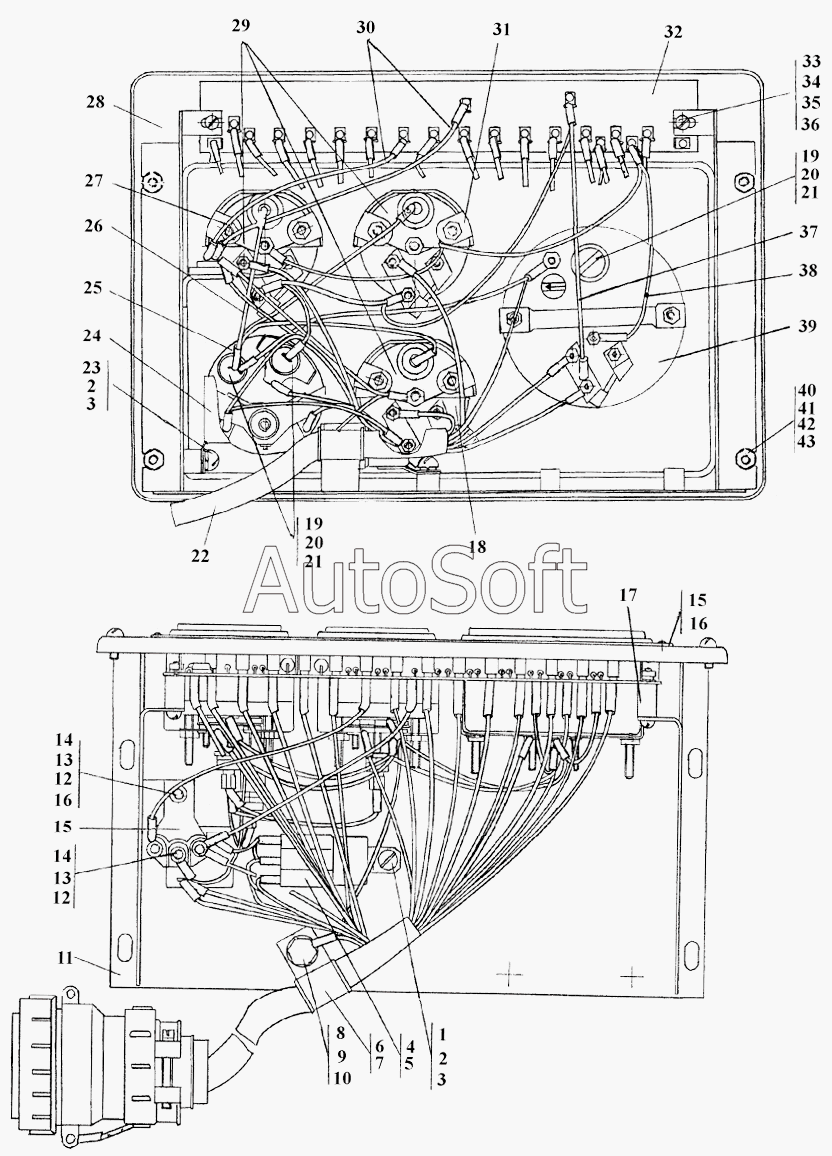

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Щиток приборов
16
10
10
3
3
3
43
43
36
36
20
20
16
9
2
2
42
35
12
12
41
34
4
21
21
25
25
25
18
27
31
19
19
39
5
24
15
15
16
16
16
38
28
30
30
26
26
11
11
32
28
38
37
37
22
22
312001-10-117-01-20СП
312001-10-117-01-10СП
312001-10-117-01СП
29
17
6
7
15
15
8
14
14
33
40
23
23
1
1
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-10-117-01-10СП | 3***П | Щиток приборов 1 | |
| 312001-10-117-01-20СП | 3***П | Щиток приборов 1 | |
| 312001-10-117-01СП | 3***П | Щиток приборов 1 | |
| 1 | В***2 | Винт В.М6-6gх12 | |
| 1 | В***2 | Винт В.М6-6gх12 | |
| 2 | Ш***Т | Шайба 6Т | |
| 3 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 3 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | 6***5 | Колодка гнездовая | |
| 5 | 9***7 | Реле ТУ 37.003.1418-94 | |
| 6 | 7***3 | Прокладка | |
| 7 | 7***7 | Хомутик | |
| 8 | Б***6 | Болт М8-6gх16 | |
| 9 | Ш***Т | Шайба 8Т | |
| 10 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | 3***П | Щиток | |
| 11 | 3***П | Щиток | |
| 12 | Ш***3 | Шайба 3 | |
| 13 | Г***3 | Гайка М3 | |
| 14 | В***0 | Винт В.М3-6gх10 | |
| 15 | 1***0 | Усилитель | |
| 15 | 4***5 | Табличка | |
| 15 | 4***0 | Табличка | |
| 16 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 6402-70 | |
| 16 | Б***3 | Винт | |
| 16 | Б***7 | Винт | |
| 17 | 3***1 | Проставка | |
| 18 | 3***4 | Приемник указателя температуры охлаждающей жидкости | |
| 19 | П***н | Патрон со штекером и лампой | |
| 20 | А***2 | Лампа А24-2 ГОСТ 8023-75 | |
| 21 | Л***9 | Патрон со штекером ТУ 37.458.063-90 | |
| 22 | 3***П | Жгут | |
| 22 | 3***П | Жгут | |
| 23 | 3***0 | Винт ВМ6-6gх8.58.019 ГОСТ 17473-80 | |
| 23 | 3***0 | Винт ВМ6-6gх8.58.029 ГОСТ 17473-80 | |
| 24 | 7***0 | Реле-сигнализатор | |
| 25 | У***Т | Приемник указателя уровня топлива УБ-170-01-Т | |
| 25 | У***Л | Приемник указателя уровня топлива УБ-170-01-У-ХЛ | |
| 25 | У***Э | Приемник указателя уровня топлива УБ-170-01-У-ХЛ-Э | |
| 26 | 3***П | Жгут | |
| 26 | 3***П | Жгут | |
| 27 | 3***3 | Приемник указателя температуры масла в двигателе | |
| 28 | 3***7 | Панель | |
| 28 | 3***0 | Панель | |
| 29 | 3***2 | Лепесток | |
| 30 | 4***П | Провод | |
| 30 | 4***П | Провод | |
| 31 | 3***2 | Приемник указателя давления масла в двигателе | |
| 32 | 3***П | Плата | |
| 33 | В***5 | Винт В.М4-6gх25 | |
| 34 | Г***4 | Гайка | |
| 35 | Ш***4 | Шайба 4 | |
| 36 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 4.01.08кп.0221 ГСТ 11371-78 | |
| 37 | 3***П | Провод 112 | |
| 37 | 3***П | Провод 112 | |
| 38 | 3***П | Провод 110 | |
| 38 | 3***П | Провод 110 | |
| 39 | 3***5 | Тахометр электронный 3049555* | |
| 40 | В***2 | Винт В.М5-6gх12 | |
| 41 | Г***5 | Гайка М5 | |
| 42 | Ш***5 | Шайба 5 | |
| 43 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 43 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 |
