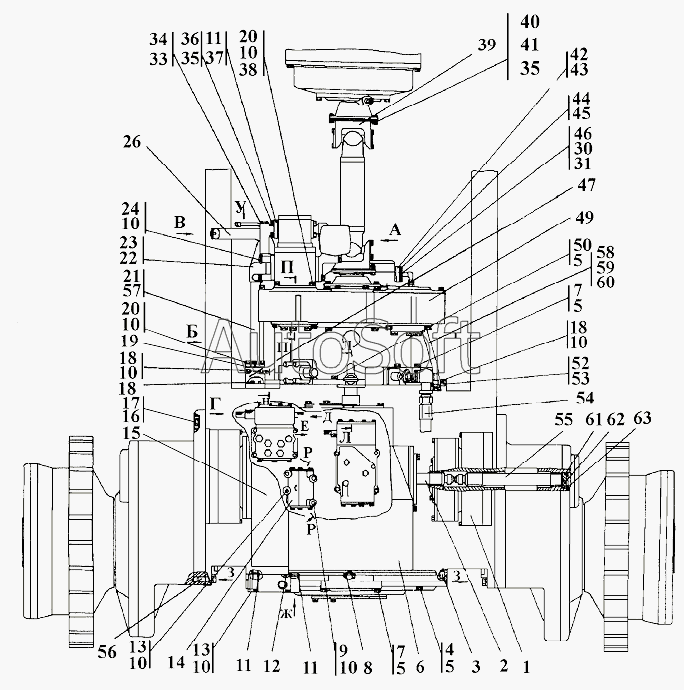

Каталог запасных частей к технике: Промтрактор ТГ-221КМ (2006). Установка трансмиссии
18
17
17
4
4
50
50
9
9
24
24
20
20
40
36
36
44
7
7
7
13
13
13
34
56
3
53
63
12
22
61
18
18
18
43
57
8
33
31
59
30
38
38
16
5
5
5
5
10
10
10
10
10
10
10
10
35
35
45
41
41
40
1
26
39
39
49
49
6
6
21
21
55
2
26
1
17
17
17
17
15
15
52
52
312001-16-1-04-20СП
37
30
60
60
19
19
62
47
47
42
42
37
312001-16-1-04СП
23
23
54
54
25
25
58
58
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 312001-16-1-04-20СП | 3***П | Установка трансмиссии | |
| 312001-16-1-04СП | 3***П | Установка трансмиссии | |
| 1 | 3***П | Передача бортовая, фрикцион и тормоз | |
| 1 | 3***П | Передача бортовая, фрикцион и тормоз | |
| 2 | 2***П | Торсион | |
| 3 | 3***3 | Штифт | |
| 4 | 2***2 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 4 | 2***0 | Болт М16х1,5х75 ГОСТ 7796-70 | |
| 5 | Ш***Т | Шайба | |
| 6 | 2***П | Блок трансмиссии | |
| 6 | 2***П | Блок трансмиссии | |
| 7 | 2***0 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 8 | 0***8 | Кольцо 030-035-25-2-51-1668 | |
| 9 | 2***3 | Болт М12-6gх115 | |
| 9 | 2***0 | Болт М12-6gх115 | |
| 10 | Ш***Т | Шайба 12.ОТ | |
| 12 | 1***8 | Кольцо 135-145-58-2-51-1668 | |
| 13 | 2***8 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 13 | 2***0 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 15 | 3***П | Фильтр | |
| 15 | 3***П | Фильтр | |
| 16 | Ш***Т | Шайба 20.ОТ | |
| 17 | 2***8 | Болт М20-6gх60 | |
| 17 | 2***0 | Болт М20-6gх60 | |
| 17 | 3***П | Делитель потока | |
| 17 | 3***П | Делитель потока | |
| 17 | 3***П | Делитель потока | |
| 17 | 3***П | Делитель потока | |
| 18 | 0***8 | Кольцо 049-055-25-2-51-1668 | |
| 18 | Б***0 | Болт М12-6gх30 | |
| 19 | 2***3 | Фланец | |
| 19 | 2***0 | Фланец | |
| 20 | Б***5 | Болт М12-6gх35 | |
| 21 | 2***П | Труба | |
| 21 | 2***П | Труба | |
| 22 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 1***1 | Фланец | |
| 23 | 1***0 | Фланец | |
| 24 | 2***9 | Болт 3М12-6gх65.109.40х019 ГОСТ 7796-70 | |
| 24 | 2***0 | Болт 3М12-6gх65.109.40Х.029 ГОСТ 7796-70 | |
| 25 | 4***П | Сапун | |
| 25 | 4***П | Сапун | |
| 26 | 2***П | Пробка | |
| 26 | 2***П | Пробка | |
| 30 | Н***2 | Контргайка | |
| 30 | Н***0 | Контргайка | |
| 31 | 0***8 | Кольцо | |
| 33 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 34 | 3***3 | Пробка | |
| 35 | Ш***Т | Шайба 10.ОТ | |
| 36 | 2***0 | Болт М10-6gх25 | |
| 36 | 2***0 | Болт М10-6gх25 | |
| 37 | 2***1 | Фланец | |
| 37 | 2***0 | Фланец | |
| 38 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 39 | 2***П | Вал карданный | |
| 39 | 2***П | Вал карданный | |
| 40 | 2***2 | Болт М10х1,25-6gх35 | |
| 40 | 2***0 | Болт М10х1,25-6gх35 | |
| 41 | 3***6 | Гайка М10х1,25-6Н | |
| 41 | 3***0 | Гайка М10х1,25-6Н | |
| 42 | 2***1 | Фланец | |
| 42 | 2***0 | Фланец | |
| 43 | 0***8 | Кольцо 039-045-25-2-51-1668 | |
| 44 | Б***0 | Болт М8-6gх30 | |
| 45 | Ш***Т | Шайба 8Т | |
| 46 | 3***П | Угольник | |
| 46 | 3***П | Угольник | |
| 47 | 3***8 | Фланец | |
| 47 | 3***0 | Фланец | |
| 49 | 2***П | Гидротрансформатор с редуктором привода насосов | |
| 49 | 2***П | Гидротрансформатор с редуктором привода насосов | |
| 50 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 50 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 52 | 3***П | Крышка | |
| 52 | 3***П | Крышка | |
| 53 | 1***3 | Кольцо ГОСТ 18829-73 | |
| 54 | 4***П | Рукав | |
| 54 | 4***П | Рукав | |
| 55 | 2***П | Торсион | |
| 56 | 3***0 | Штифт | |
| 57 | 0***8 | Кольцо 034-038-25-2-51-1668 | |
| 58 | 4***П | Рукав диаметр 12 | |
| 58 | 4***П | Рукав диаметр 12 | |
| 59 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 60 | 5***8 | Штуцер ввертной | |
| 60 | 5***0 | Штуцер ввертной | |
| 61 | 0***8 | Кольцо 055-065-25-2-51-1668 | |
| 62 | 2***6 | Крышка | |
| 63 | 5***5 | Кольцо С70 ГОСТ 13941-86 | |
| 64 | 4***6 | Кольцо |
